Koryto kablowe SKS 85 FS 3000 | 500 | 1,5 | brak | Stal | cynkowana metodą Sendzimira
morepic-1 morepic-2

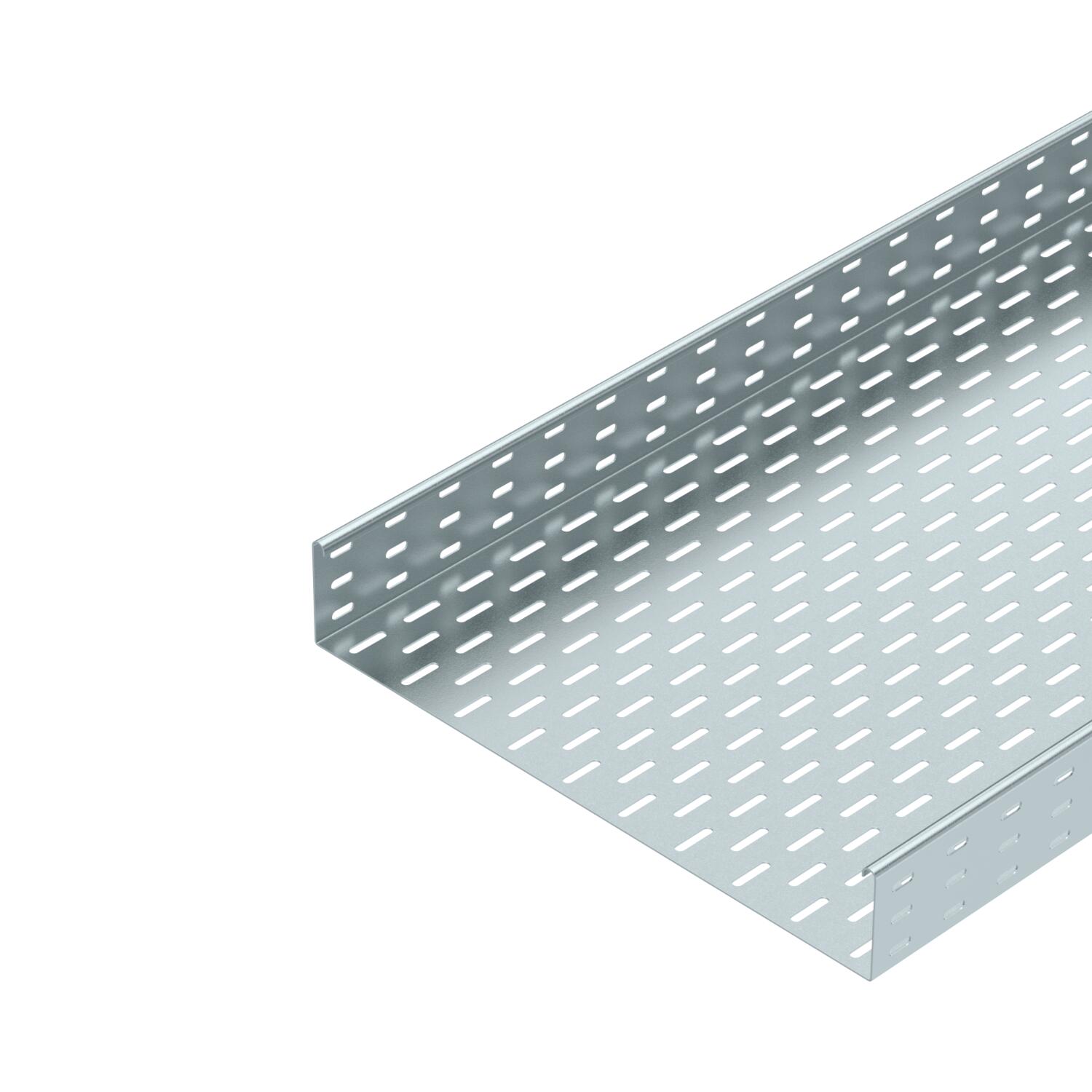

Koryto kablowe SKS 85 FS

Nr kat. 6058507 | EAN 4012196061334

3000 mm
1,5 mm
brak
Stal
cynkowana metodą Sendzimira
Opis produktu
Opis produktu
SKS 85 = System ciężkich koryt kablowych, o wysokości boku 85 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 10 ft
Długość 3000 mm
Grubość blachy 1,5 mm
Grubość blachy 0,6 in
Kolor cyjan
Maß W 500 mm
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 42300 mm²
Przekrój poprzeczny 423 cm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 1,5 m 2,8 kN/m
Rozstaw podpór 2,0 m 2,25 kN/m
Rozstaw podpór 2,5 m 1,5 kN/m
Rozstaw podpór 3,0 m 0,75 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 19,3529 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 20 in
Szerokość 500 mm
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia dostarczony łącznik
Wykonanie szerokorozpiętościowe brak

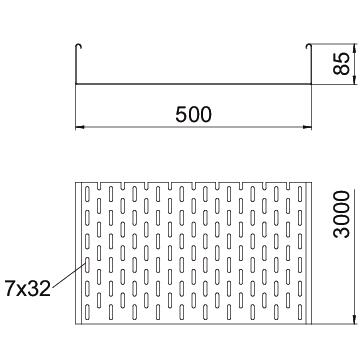

Wymiar 85x500x3000
Wymiar 85 x 500
Wymiar B 500 mm
Wysokość 85 mm
Wysokość 3 in
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typ SKS 85

Wykres obciążenia koryta kablowego typ SKS 85
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
SKS 810 FS 3000 mm 100 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6058108
3 m
SKS 820 FS 3000 mm 200 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6058205
3 m
SKS 830 FS 3000 mm 300 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6058302
3 m
SKS 840 FS 3000 mm 400 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6058396
3 m
SKS 850 FS 3000 mm 500 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6058507
3 m
SKS 860 FS 3000 mm 600 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6058604
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy FS Łącznik wzdłużno-kątowy FS RLVL 85 FS 6067123
10 Sztuka
Listwa stykowa FS Listwa stykowa FS SSLB 500 FS 7070225
20 Sztuka
Łuk 90° 85 FS Łuk 90° 85 FS RB 45 850 FS 6036208
1 Sztuka
Łuk 90° 85 FS Łuk 90° 85 FS RB 90 850 FS 6036709
1 Sztuka
Łuk regulowany 85 FS Łuk regulowany 85 FS RB W 850 FS 6037208
1 Sztuka
Trójnik dostawny 85 FS Trójnik dostawny 85 FS RAA 850 FS 6042141
1 Sztuka
Trójnik 85 FS Trójnik 85 FS RT 850 FS 6038218
1 Sztuka
Czwórnik 85 FS Czwórnik 85 FS RK 850 FS 7027339
1 Sztuka
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 500 FS 6052509
3 m
Przegroda 85 FS Przegroda 85 FS TSG 85 FS 6062114
3 m
