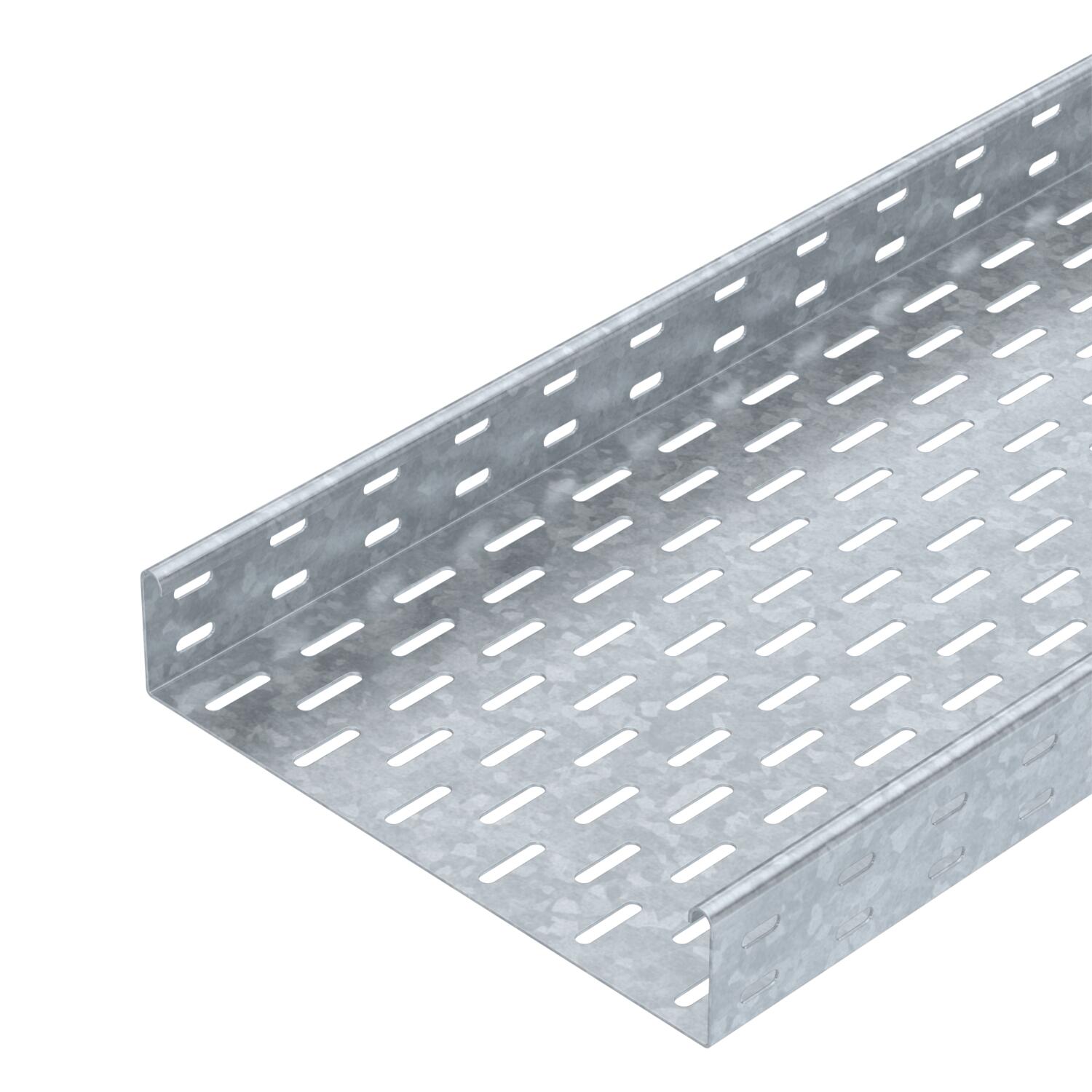

Koryto kablowe SKS 60 FT

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość blachy	1,5 mm

Podtrzymanie funkcji

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

SKS 60 = System ciężkich koryt kablowych, o wysokości bocku 60 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Długość	3000 mm
Długość	10 ft
Grubość blachy	1,5 mm
Grubość blachy	0,06 in
Kolor	cyjan
Maß W	300 mm
Materiał	Stal
Ochrona przeciwpożarowa	Podtrzymanie funkcji: normatywna konstrukcja nośna
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	tak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	17800 mm²
Przekrój poprzeczny	178 cm²
Rodzaj złącza kablowego systemu nośnego	przykręcane
Rozstaw podpór 1,5 m	2,65 kN/m
Rozstaw podpór 2,0 m	1,8 kN/m

Rozstaw podpór 2,5 m	1,15 kN/m
Rozstaw podpór 3,0 m	0,5 kN/m
Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	11,56 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	300 mm
Szerokość	12 in
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	bez łącznika
Wykonanie szerokorozpiętościowe	brak

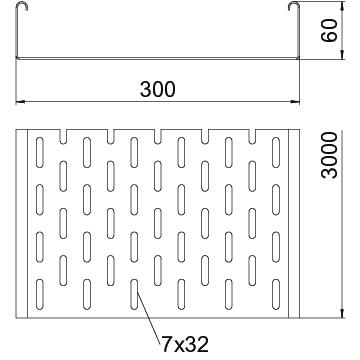

Wymiar	60x300x3000
Wymiar	60 x 300
Wymiar B	300 mm
Wysokość	60 mm
Wysokość	2 in
Z pokrywą	brak

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Grubość blachy	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
SKS 610 FT	3000 mm	100 mm	1,5 mm	tak	Stal	cynkowana metodą zanurzeniową	6056636	m	3 m
SKS 615 FT	3000 mm	150 mm	1,5 mm	tak	Stal	cynkowana metodą zanurzeniową	6056644	m	3 m
SKS 620 FT	3000 mm	200 mm	1,5 mm	tak	Stal	cynkowana metodą zanurzeniową	6056652	m	3 m
SKS 630 FT	3000 mm	300 mm	1,5 mm	tak	Stal	cynkowana metodą zanurzeniową	6056679	m	3 m
SKS 640 FT	3000 mm	400 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6056695	m	3 m
SKS 650 FT	3000 mm	500 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6056717	m	3 m
SKS 660 FT	3000 mm	600 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6056733	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik wzdłużny FT	RLVK 60 FT	6067603	Sztuka	10 Sztuka
Listwa stykowa DD	SSLB 300 DD	7070318	Sztuka	20 Sztuka
Pokrywka z blokadą obrotową FT	DRL 300 FT	6051383	m	3 m
Łuk 45° 60 FT	RB 45 630 FT	6036136	Sztuka	1 Sztuka
Łuk 90° 60 FT	RB 90 630 FT	6036596	Sztuka	1 Sztuka
Łuk regulowany 60 FT	RB W 630 FT	6037126	Sztuka	1 Sztuka
Trójnik rozgałęźny 60 FT	RAA 630 FT	6042217	Sztuka	1 Sztuka
Trójnik 60 FT	RT 630 FT	6038136	Sztuka	1 Sztuka
Czwórnik 60 FT	RK 630 FT	7027415	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym DD	DRL 300 DD	6052712	m	3 m
Przegroda 60 DD	TSG 60 DD	6062327	m	3 m
90° - Łuk 60 FT	RB 90 630 FT	7125305	Sztuka	1 Sztuka
