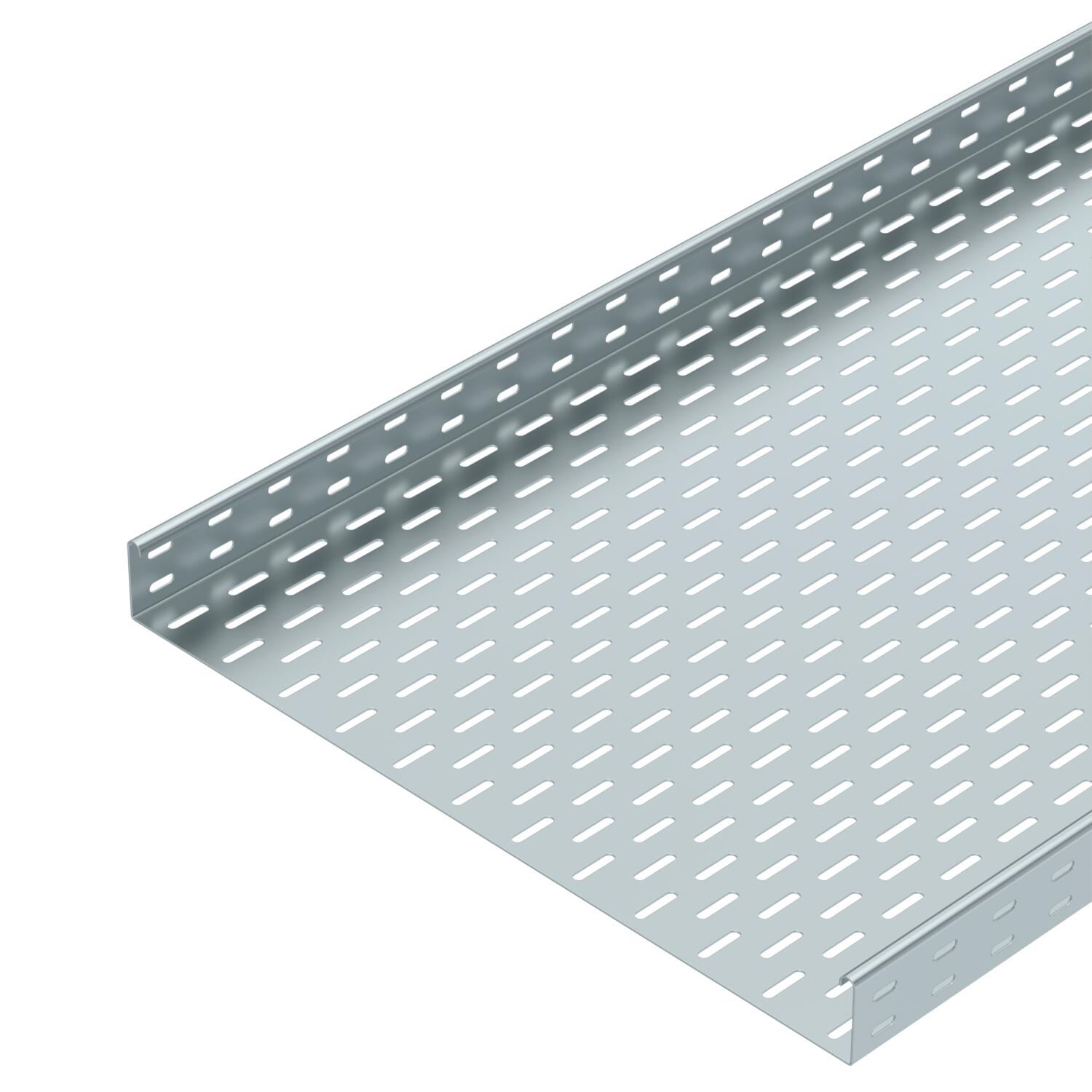

Koryto kablowe SKS 60 FS
Nr kat. 6056601 | EAN 4012196060498
- Opis produktu
-
Opis produktuSKS 60 = System ciężkich korytek kablowych, o wysokości boku 60 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
-
- Dane techniczne
-
Wymiary

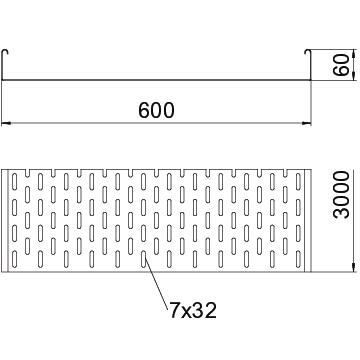

Długość 3000 mm Długość 10 ft Grubość blachy 1,5 mm Grubość blachy 0,06 in Kolor cyjan Maß W 600 mm Materiał Stal Perforacja boczna tak Perforacja dna 7 x 32 Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Przekrój poprzeczny 358 cm² Przekrój poprzeczny 35800 mm² Rodzaj złącza kablowego systemu nośnego przykręcane Rozstaw podpór 1,5 m 2,65 kN/m Rozstaw podpór 2,0 m 1,8 kN/m Rozstaw podpór 2,5 m 1,15 kN/m Rozstaw podpór 3,0 m 0,5 kN/m Rysunek otworów NATO brak Ślad węglowy CO₂ (GWP) od kołyski po bramę 20,5656 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 600 mm Szerokość 24 in Typ obciążenia wg IEC 61537 Typ II Wersja połączenia dostarczony łącznik Wykonanie szerokorozpiętościowe brak Wymiar 60x600x3000 Wymiar 60 x 600 Wymiar B 600 mm Wysokość 2 in Wysokość 60 mm Z pokrywą brak Dane techniczne
Wykres obciążenia koryta kablowego typ SKS 60
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Rozkład obciążenia podczas badania
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS
RLVK 60 FS 6067093 10 Sztuka
Listwa stykowa FS
SSLB 600 FS 7070233 20 Sztuka
Łuk 45° 60 FS
RB 45 660 FS 6036113 1 Sztuka
Łuk 90° 60 FS
RB 90 660 FS 6036572 1 Sztuka
Łuk regulowany 60 FS
RB W 660 FS 6037112 1 Sztuka
Dołączany trójnik rozgałęźny 60 FS
RAA 660 FS 6042123 1 Sztuka
Trójnik 60 FS
RT 660 FS 6038112 1 Sztuka
Czwórnik 60 FS
RK 660 FS 7027321 1 Sztuka
Pokrywa z ryglem obrotowym FS
DRL 600 FS 6052606 3 m
Przegroda 60 FS
TSG 60 FS 6062068 3 m
Łuk 90° 60 FS
RB 90 660 FS 7001312 1 Sztuka - Do pobrania
-
