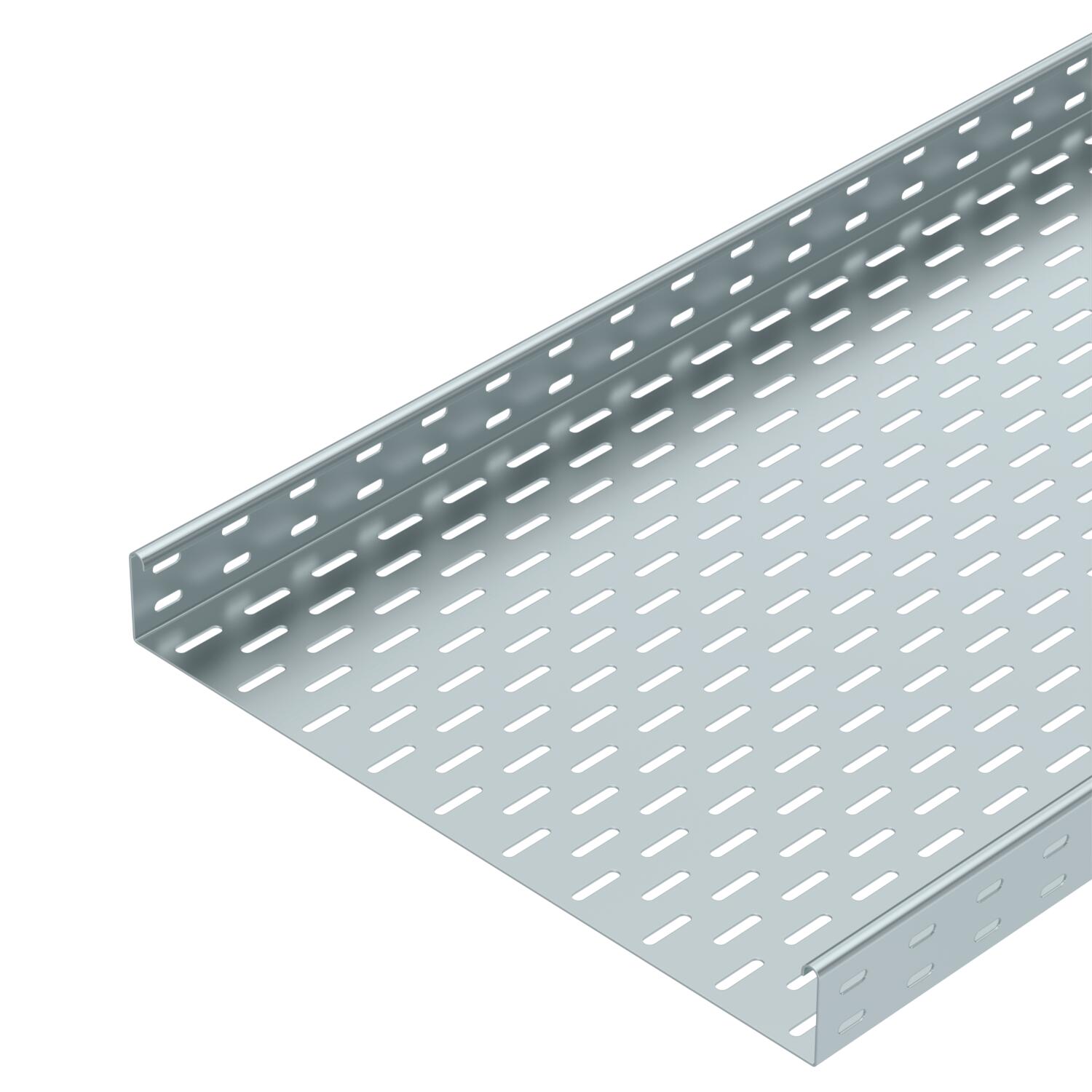

Koryto kablowe SKS 60 FS
Nr kat. 6056504 | EAN 4012196060436
- Opis produktu
-
Opis produktuSKS 60 = System ciężkich korytek kablowych, o wysokości boku 60 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
-
- Dane techniczne
-

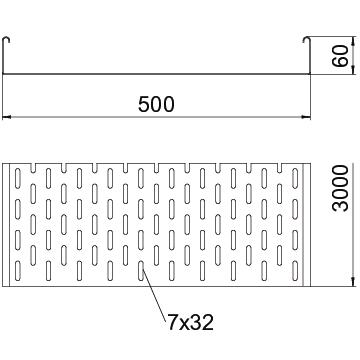

Wymiary
Długość 10 ft Długość 3000 mm Grubość blachy 0,06 in Grubość blachy 1,5 mm Kolor cyjan Maß W 500 mm Materiał Stal Perforacja boczna tak Perforacja dna 7x32 Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Przekrój poprzeczny 298 cm² Przekrój poprzeczny 29800 mm² Rodzaj złącza kablowego systemu nośnego przykręcane Rozstaw podpór 1,5 m 2,65 kN/m Rozstaw podpór 2,0 m 1,8 kN/m Rozstaw podpór 2,5 m 1,15 kN/m Rozstaw podpór 3,0 m 0,5 kN/m Rysunek otworów NATO brak Ślad węglowy CO₂ (GWP) od kołyski po bramę 17,8199 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 500 mm Szerokość 20 in Typ obciążenia wg IEC 61537 Typ II Wersja połączenia dostarczony łącznik Wykonanie szerokorozpiętościowe brak Wymiar 60 x 500 Wymiar 60x500x3000 Wymiar B 500 mm Wysokość 2 in Wysokość 60 mm Z pokrywą brak Dane techniczne
Wykres obciążenia koryta kablowego typ SKS 60
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Rozkład obciążenia podczas badania
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS
RLVK 60 FS 6067093 10 Sztuka
Komplet łączników wzdłużnych FS
RV 650 FS 6068200 10 Sztuka
Listwa stykowa FS
SSLB 500 FS 7070225 20 Sztuka
Łuk 45° 60 FS
RB 45 650 FS 6036110 1 Sztuka
Łuk 90° 60 FS
RB 90 650 FS 6036570 1 Sztuka
Łuk regulowany 60 FS
RB W 650 FS 6037110 1 Sztuka
Dołączany trójnik rozgałęźny 60 FS
RAA 650 FS 6042121 1 Sztuka
Trójnik 60 FS
RT 650 FS 6038110 1 Sztuka
Czwórnik 60 FS
RK 650 FS 7027319 1 Sztuka
Pokrywa z ryglem obrotowym FS
DRL 500 FS 6052509 3 m
Przegroda 60 FS
TSG 60 FS 6062068 3 m
Łuk 90° 60 FS
RB 90 650 FS 7001304 1 Sztuka - Do pobrania
-
