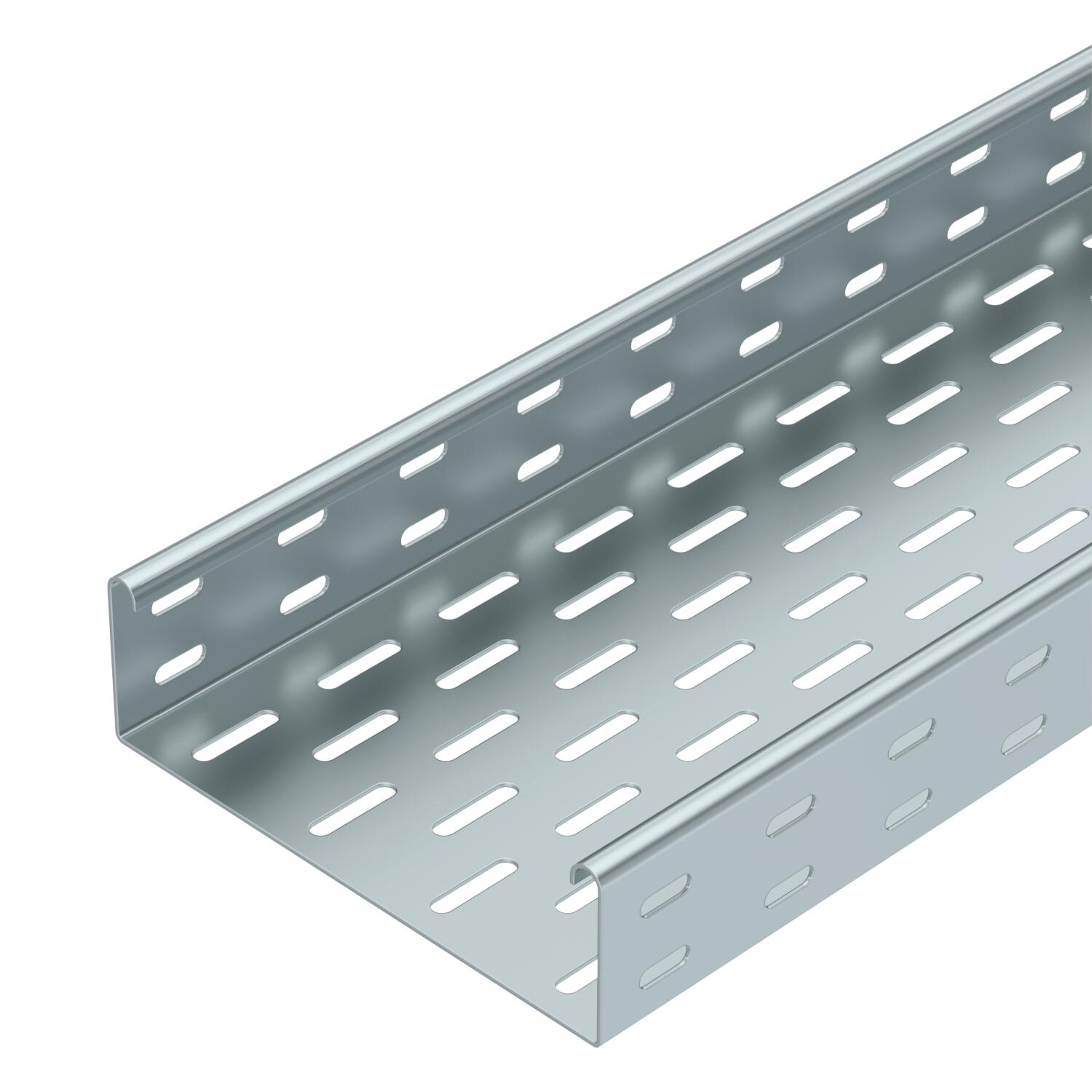

Koryto kablowe SKS 60 FS
Nr kat. 6056202 | EAN 4012196060252
- Opis produktu
-
Opis produktuSKS 60 = System ciężkich korytek kablowych, o wysokości boku 60 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
-
- Dane techniczne
-
Wymiary

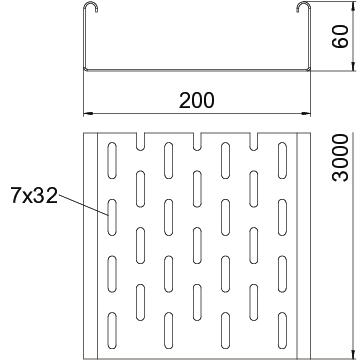

Długość 3000 mm Długość 10 ft Grubość blachy 1,5 mm Grubość blachy 0,06 in Kolor cyjan Maß W 200 mm Materiał Stal Ochrona przeciwpożarowa Podtrzymanie funkcji: normatywna konstrukcja nośna Perforacja boczna tak Perforacja dna 7x32 Perforacja montażowa w dnie tak Podtrzymanie funkcji tak Powierzchnia cynkowana metodą Sendzimira Przekrój poprzeczny 11800 mm² Przekrój poprzeczny 118 cm² Rodzaj złącza kablowego systemu nośnego przykręcane Rozstaw podpór 1,5 m 2,65 kN/m Rozstaw podpór 2,0 m 1,8 kN/m Rozstaw podpór 2,5 m 1,15 kN/m Rozstaw podpór 3,0 m 0,5 kN/m Rysunek otworów NATO brak Ślad węglowy CO₂ (GWP) od kołyski po bramę 9,5594 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 8 in Szerokość 200 mm Typ obciążenia wg IEC 61537 Typ II Wersja połączenia dostarczony łącznik Wykonanie szerokorozpiętościowe brak Wymiar 60x200x3000 Wymiar 60 x 200 Wymiar B 200 mm Wysokość 2 in Wysokość 60 mm Z pokrywą brak Dane techniczne
Wykres obciążenia koryta kablowego typ SKS 60
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Rozkład obciążenia podczas badania
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS
RLVK 60 FS 6067093 10 Sztuka
Komplet łączników wzdłużnych FS
RV 620 FS 6068170 10 Sztuka
Listwa stykowa FS
SSLB 200 FS 7070213 20 Sztuka
Łuk 45° 60 FS
RB 45 620 FS 6036104 1 Sztuka
Łuk 90° 60 FS
RB 90 620 FS 6036564 1 Sztuka
Łuk regulowany 60 FS
RB W 620 FS 6037104 1 Sztuka
Dołączany trójnik rozgałęźny 60 FS
RAA 620 FS 6042115 1 Sztuka
Trójnik 60 FS
RT 620 FS 6038104 1 Sztuka
Czwórnik 60 FS
RK 620 FS 7027313 1 Sztuka
Pokrywa z ryglem obrotowym FS
DRL 200 FS 6052207 3 m
Przegroda 60 FS
TSG 60 FS 6062068 3 m
Łuk 90° 60 FS
RB 90 620 FS 6043224 1 Sztuka - Do pobrania
-
