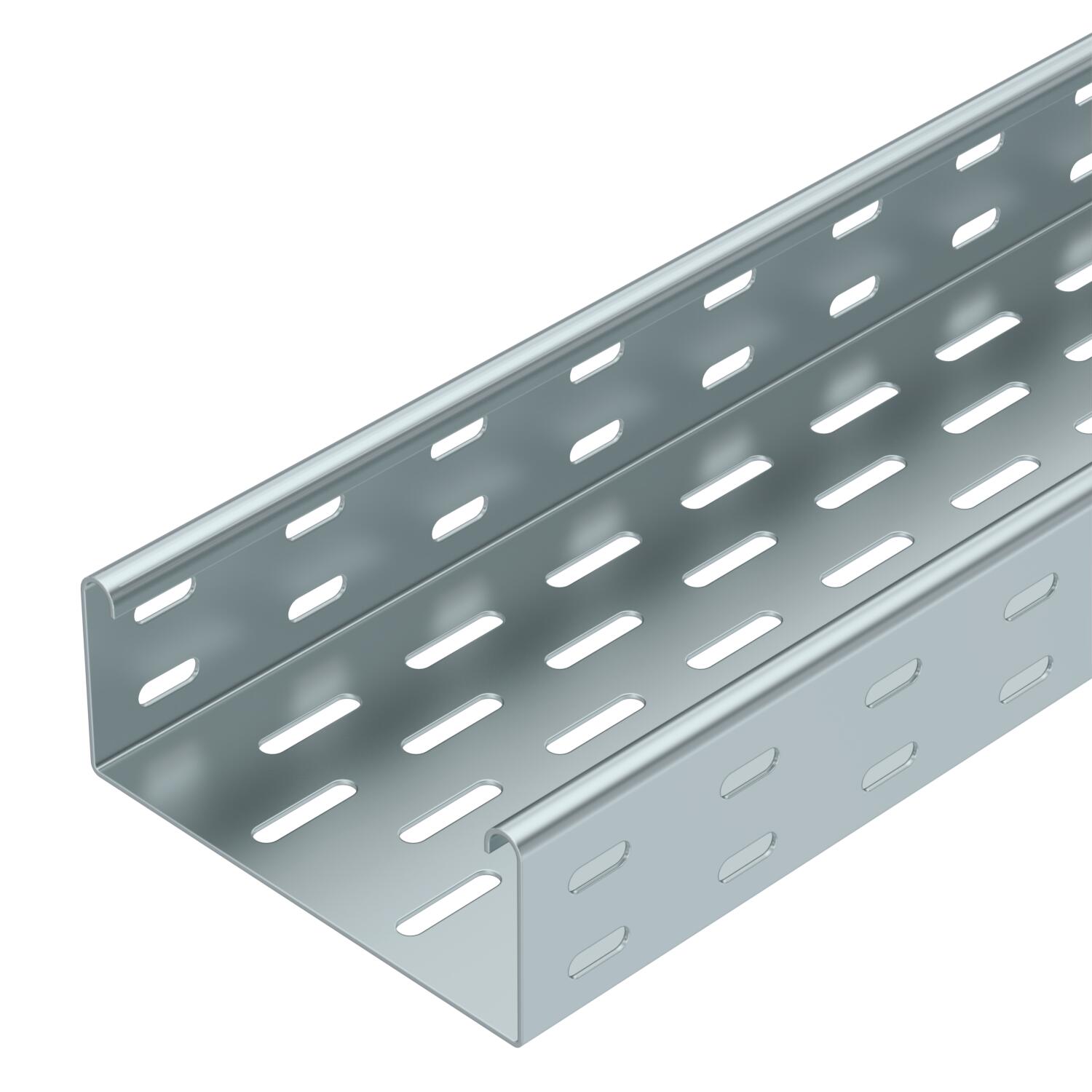

Koryto kablowe SKS 60 FS

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość blachy	1,5 mm

Podtrzymanie funkcji

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

SKS 60 = System ciężkich korytek kablowych, o wysokości boku 60 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Długość	10 ft
Długość	3000 mm
Grubość blachy	0,06 in
Grubość blachy	1,5 mm
Kolor	cyjan
Maß W	150 mm
Materiał	Stal
Ochrona przeciwpożarowa	Podtrzymanie funkcji: normatywna konstrukcja nośna
Perforacja boczna	tak
Perforacja dna	7 x 32
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	tak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	8800 mm²
Przekrój poprzeczny	88 cm²
Rodzaj złącza kablowego systemu nośnego	przykręcane
Rozstaw podpór 1,5 m	2,65 kN/m

Rozstaw podpór 2,0 m	1,8 kN/m
Rozstaw podpór 2,5 m	1,15 kN/m
Rozstaw podpór 3,0 m	0,5 kN/m
Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	8,1955 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	6 in
Szerokość	150 mm
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	dostarczony łącznik
Wykonanie szerokorozpiętościowe	brak

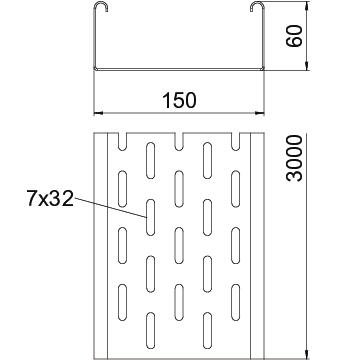

Wymiar	60x150x3000
Wymiar B	150 mm
Wysokość	2 in
Wysokość	60 mm
Z pokrywą	brak

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Grubość blachy	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
SKS 610 FS	3000 mm	100 mm	1,5 mm	tak	Stal	cynkowana metodą Sendzimira	6056105	m	3 m
SKS 615 FS	3000 mm	150 mm	1,5 mm	tak	Stal	cynkowana metodą Sendzimira	6056156	m	3 m
SKS 620 FS	3000 mm	200 mm	1,5 mm	tak	Stal	cynkowana metodą Sendzimira	6056202	m	3 m

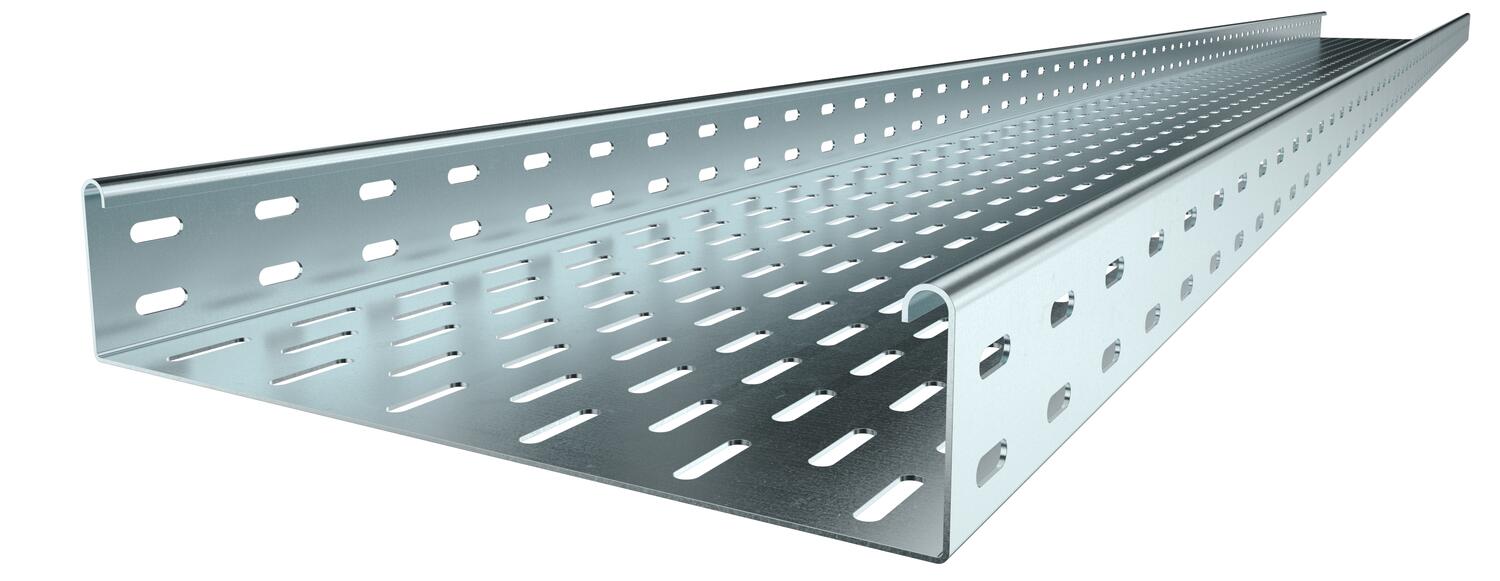

SKS 630 FS	3000 mm	300 mm	1,5 mm	tak	Stal	cynkowana metodą Sendzimira	6056296	m	3 m
SKS 640 FS	3000 mm	400 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6056407	m	3 m
SKS 650 FS	3000 mm	500 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6056504	m	3 m
SKS 660 FS	3000 mm	600 mm	1,5 mm	brak	Stal	cynkowana metodą Sendzimira	6056601	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS	RLVK 60 FS	6067093	Sztuka	10 Sztuka
Komplet łączników wzdłużnych FS	RV 615 FS	6068162	Sztuka	10 Sztuka
Listwa stykowa FS	SSLB 150 FS	7070209	Sztuka	20 Sztuka
Łuk 45° 60 FS	RB 45 615 FS	6036102	Sztuka	1 Sztuka
Łuk 90° 60 FS	RB 90 615 FS	6036562	Sztuka	1 Sztuka
Łuk regulowany 60 FS	RB W 615 FS	6037102	Sztuka	1 Sztuka
Dołączany trójnik rozgałęźny 60 FS	RAA 615 FS	6042113	Sztuka	1 Sztuka
Trójnik 60 FS	RT 615 FS	6038102	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 150 FS	6052150	m	3 m
Przegroda 60 FS	TSG 60 FS	6062068	m	3 m
Łuk 45° 60 FS	RB 45 615 FS	6043755	Sztuka	1 Sztuka
