Koryto kablowe SKS 60 A2 3000 | 300 | 1,5 | tak | stal nierdzewna 1.4301 | pusty, po obróbce
morepic-1 morepic-2 video-1

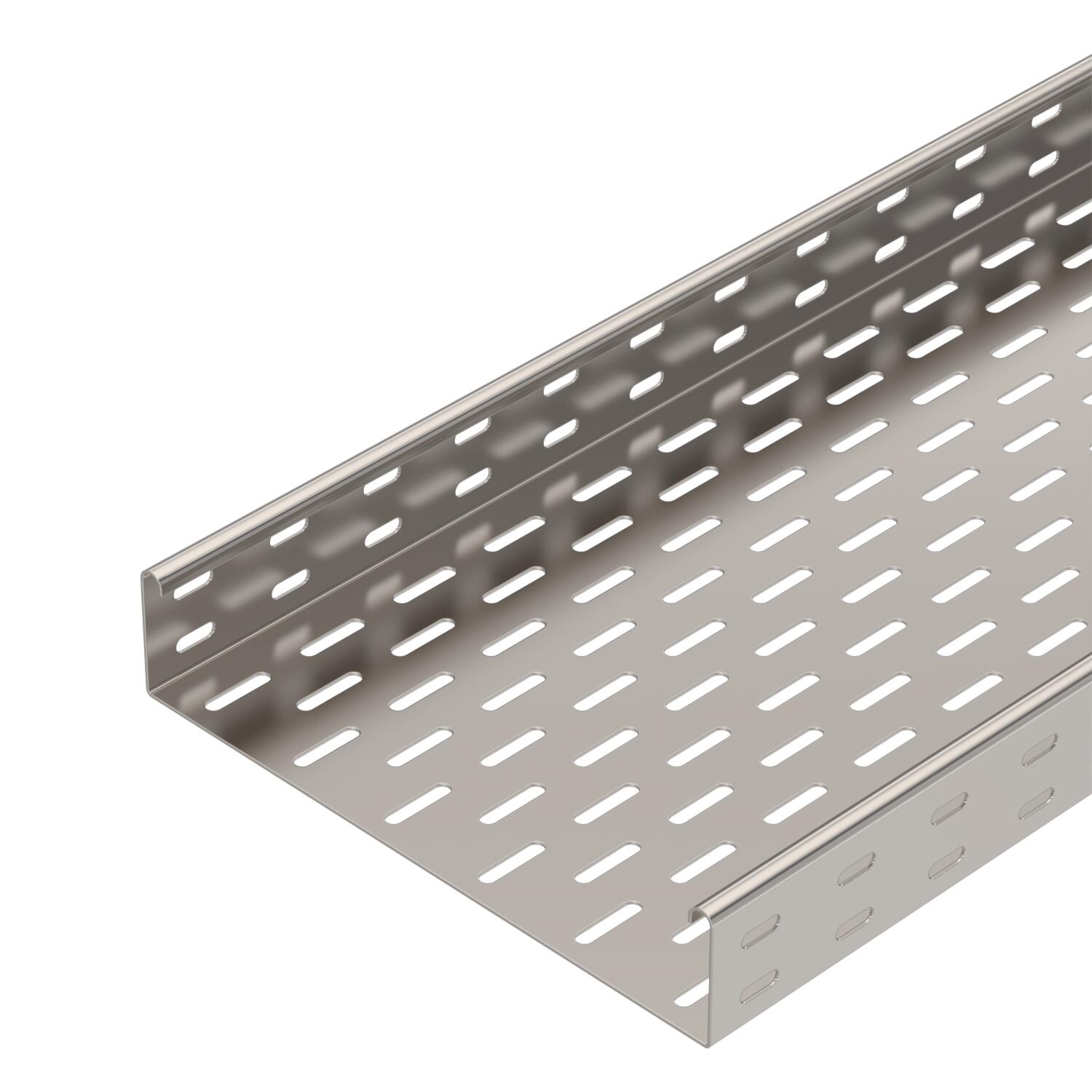

Koryto kablowe SKS 60 A2

Nr kat. 6056739 | EAN 4012196120673

3000 mm
1,5 mm
tak
stal nierdzewna 1.4301
pusty, po obróbce
Opis produktu
Opis produktu
SKS 60 = System ciężkich koryt kablowych, o wysokości bocku 60 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 10 ft
Długość 3000 mm
Grubość blachy 1,5 mm
Grubość blachy 0,06 in
Kolor stal szlachetna
Maß W 300 mm
Materiał stal nierdzewna 1.4301
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji tak
Powierzchnia pusty, po obróbce
Przekrój poprzeczny 17800 mm²
Przekrój poprzeczny 178 cm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 1,5 m 2,65 kN/m
Rozstaw podpór 2,0 m 1,8 kN/m
Rozstaw podpór 2,5 m 1,15 kN/m
Rozstaw podpór 3,0 m 0,5 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 25,8889 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 12 in
Szerokość 300 mm
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak

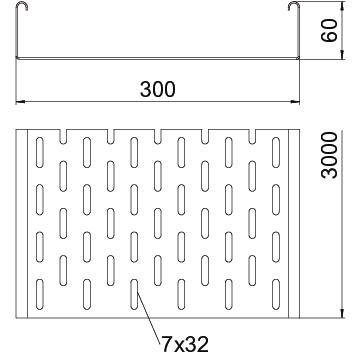

Wymiar 60x300x3000
Wymiar B 300 mm
Wysokość 60 mm
Wysokość 2 in
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typ SKS 60

Wykres obciążenia koryta kablowego typ SKS 60
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
SKS 610 A2 3000 mm 100 mm 1,5 mm tak stal nierdzewna 1.4301 pusty, po obróbce 6056735
3 m
SKS 620 A2 3000 mm 200 mm 1,5 mm tak stal nierdzewna 1.4301 pusty, po obróbce 6056737
3 m
SKS 630 A2 3000 mm 300 mm 1,5 mm tak stal nierdzewna 1.4301 pusty, po obróbce 6056739
3 m
SKS 640 A2 3000 mm 400 mm 1,5 mm tak stal nierdzewna 1.4301 pusty, po obróbce 6056742
3 m
SKS 650 A2 3000 mm 500 mm 1,5 mm tak stal nierdzewna 1.4301 pusty, po obróbce 6056744
3 m
SKS 660 A2 3000 mm 600 mm 1,5 mm tak stal nierdzewna 1.4301 pusty, po obróbce 6056746
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny A2 Łącznik wzdłużny A2 RLVK 60 A2 6067654
10 Sztuka
Łuk 90° 60 A2 Łuk 90° 60 A2 RB 90 630 A2 6036626
1 Sztuka
Łuk regulowany 60 A2 Łuk regulowany 60 A2 RB W 630 A2 6037156
1 Sztuka
Dołączany trójnik rozgałęźny 60 A2 Dołączany trójnik rozgałęźny 60 A2 RAA 630 A2 6042318
1 Sztuka
Trójnik 60/300 A2 Trójnik 60/300 A2 RT 630 A2 6038164
1 Sztuka
Czwórnik 60/300 A2 Czwórnik 60/300 A2 RK 630 A2 7027505
1 Sztuka
Pokrywa z ryglem obrotowym A2 Pokrywa z ryglem obrotowym A2 DRL 300 A2 6052908
3 m
Przegroda 60 A2 Przegroda 60 A2 TSG 60 A2 6062084
3 m
