- Opis produktu
-

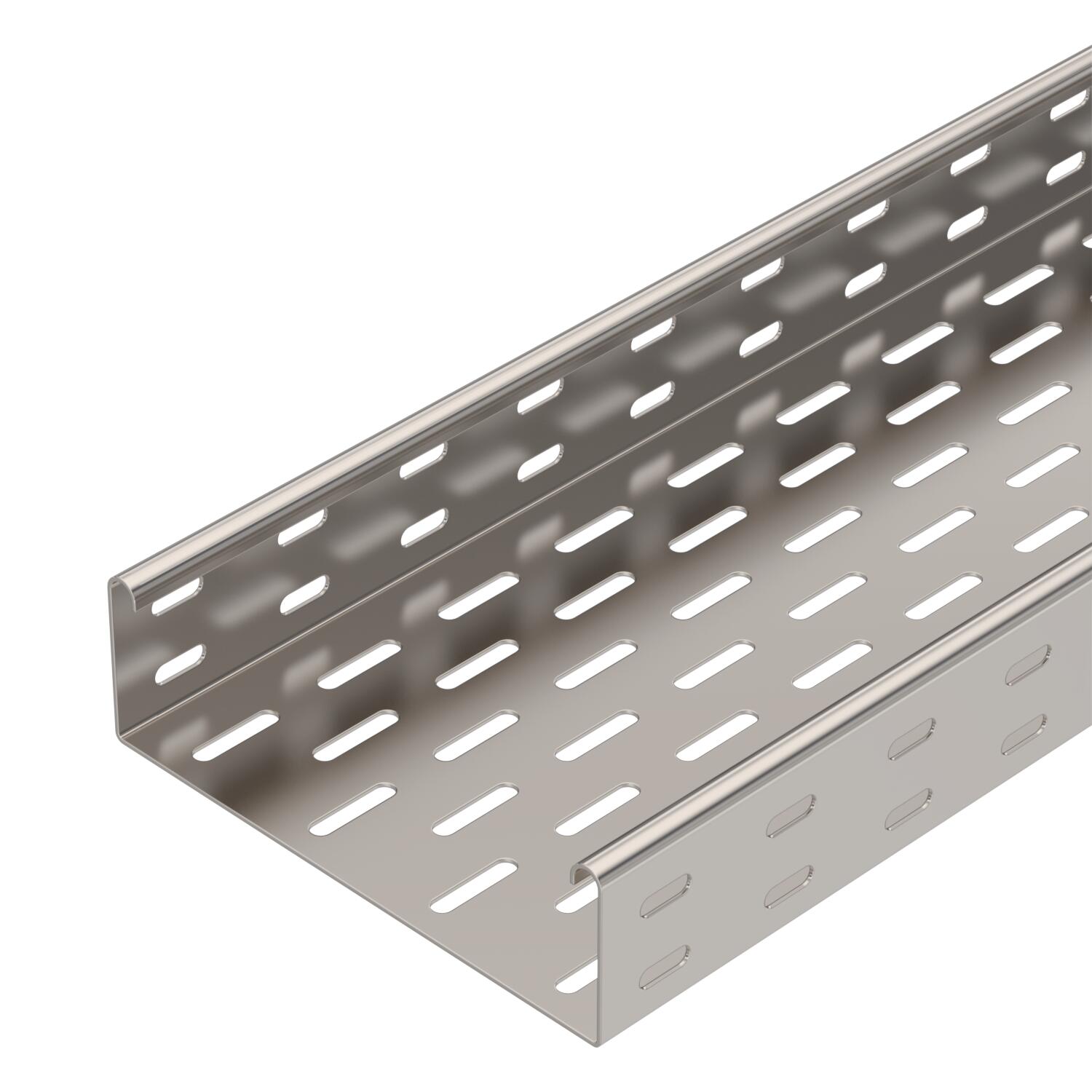

Opis produktuSKS 60 = System ciężkich koryt kablowych, o wysokości bocku 60 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
- Dane techniczne
-
Wymiary

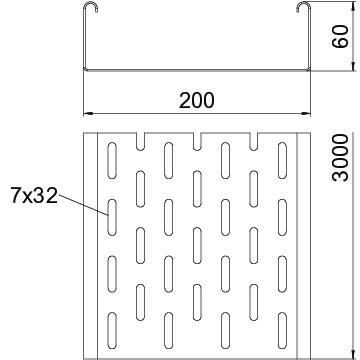

Długość 3000 mm Długość 10 ft Grubość blachy 0,06 in Grubość blachy 1,5 mm Kolor stal szlachetna Maß W 200 mm Materiał stal nierdzewna 1.4301 Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji tak Powierzchnia pusty, po obróbce Przekrój poprzeczny 118 cm² Przekrój poprzeczny 11800 mm² Rodzaj złącza kablowego systemu nośnego przykręcane Rozstaw podpór 1,5 m 2,65 kN/m Rozstaw podpór 2,0 m 1,8 kN/m Rozstaw podpór 2,5 m 1,15 kN/m Rozstaw podpór 3,0 m 0,5 kN/m Rysunek otworów NATO brak Ślad węglowy CO₂ (GWP) od kołyski po bramę 20,0669 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 200 mm Szerokość 8 in Typ obciążenia wg IEC 61537 Typ II Wersja połączenia bez łącznika Wykonanie szerokorozpiętościowe brak Wymiar 60x200x3000 Wymiar B 200 mm Wysokość 2 in Wysokość 60 mm Z pokrywą brak Dane techniczne
Wykres obciążenia koryta kablowego typ SKS 60
- Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
- Odstęp pomiędzy podporami w m
- Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
- Rozkład obciążenia podczas badania
- Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
- Wykres ugięcia trasy w zależności od rozstawu podpór
- Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych SKS 620 A2 / 6056737 , 0.35MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE SKS 620 A2 / 6056737 , 0.13MB , pdfDeklaracja środowiskowa SKS 620 A2 / 6056737 , 1.48MB , pdfBrytyjska Deklaracja Zgodności SKS 620 A2 / 6056737 , 0.09MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat UL korytka kablowe MKS, MKSU, DKS, SKS, SKSU , 0.24MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdfInstrukcja montażu Instrukcja montażu przykręcanych systemów korytek kablowych , 9.41MB , pdf
