Koryto kablowe SKS 110 FT 3000 | 200 | 1,5 | brak | Stal | cynkowana metodą zanurzeniową
morepic-1 morepic-2 video-1

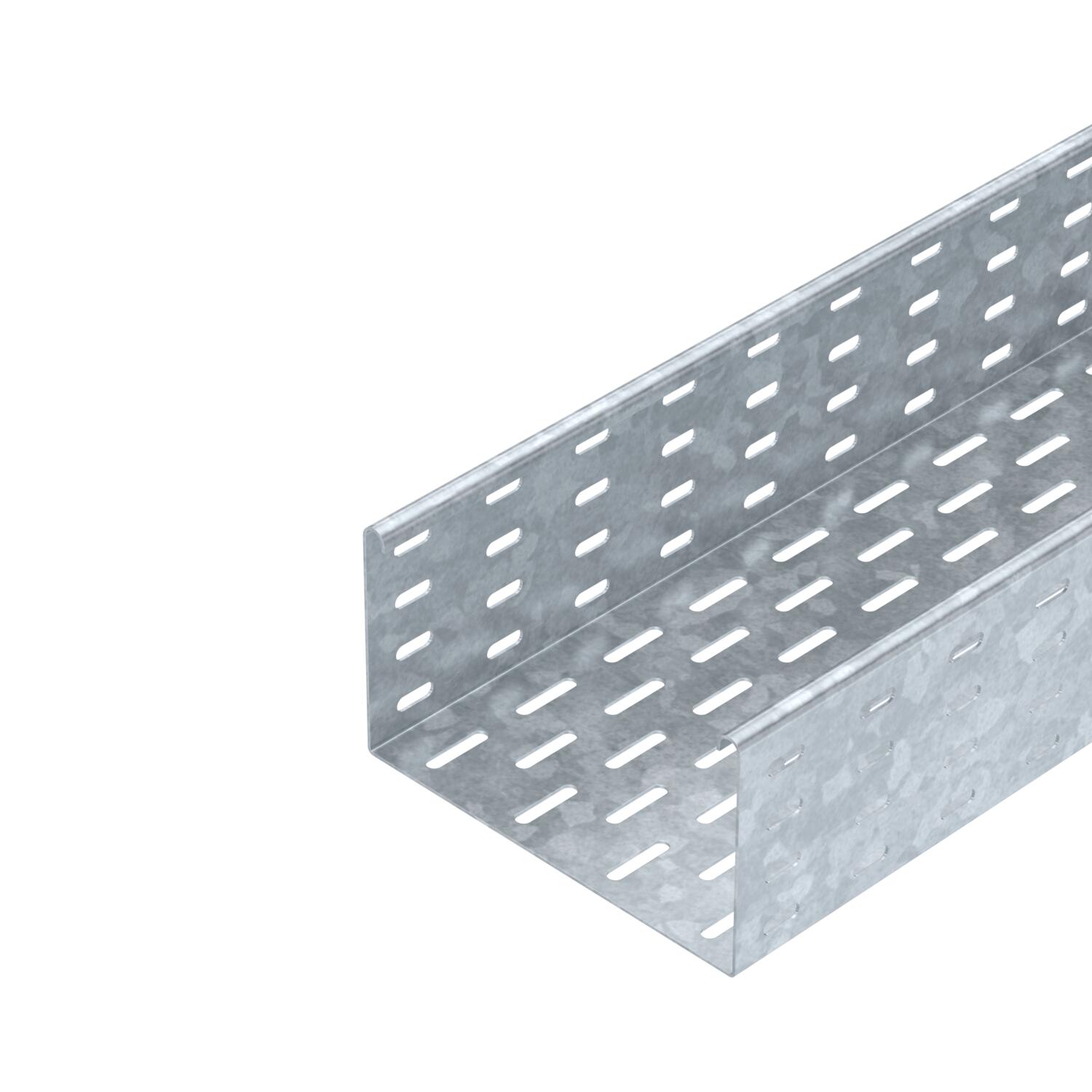

Koryto kablowe SKS 110 FT

Nr kat. 6061621 | EAN 4012196062591

3000 mm
1,5 mm
brak
Stal
cynkowana metodą zanurzeniową
Opis produktu
Opis produktu
SKS 110 = System ciężkich koryt kablowych, o wysokości boku110 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 3000 mm
Długość 10 ft
Grubość blachy 1,5 mm
Grubość blachy 0,06 in
Kolor cyjan
Maß W 200 mm
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Przekrój poprzeczny 218 cm²
Przekrój poprzeczny 21800 mm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 1,5 m 3 kN/m
Rozstaw podpór 2,0 m 2,4 kN/m
Rozstaw podpór 2,5 m 1,76 kN/m
Rozstaw podpór 3,0 m 1,2 kN/m
Rozstaw podpór 3,5 m 0,84 kN/m
Rozstaw podpór 4,0 m 0,8 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 11,595 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 200 mm
Szerokość 8 in
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak

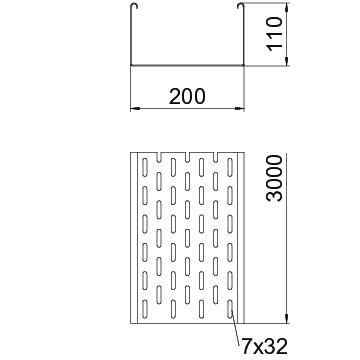

Wymiar 110x200x3000
Wymiar 110 x 200
Wysokość 4 in
Wysokość 110 mm
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typ SKS 110

Wykres obciążenia koryta kablowego typ SKS 110
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
SKS 110 FT 3000 mm 100 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6061605
3 m
SKS 120 FT 3000 mm 200 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6061621
3 m
SKS 130 FT 3000 mm 300 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6061656
3 m
SKS 140 FT 3000 mm 400 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6061672
3 m
SKS 150 FT 3000 mm 500 mm 1,5 mm brak Stal cynkowana metodą zanurzeniową 6061702
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy 110 FT Łącznik wzdłużno-kątowy 110 FT RLVL 110 FT 6067913
10 Sztuka
Listwa stykowa DD Listwa stykowa DD SSLB 200 DD 7070314
20 Sztuka
Pokrywka z blokadą obrotową FT Pokrywka z blokadą obrotową FT DRL 200 FT 6051367
3 m

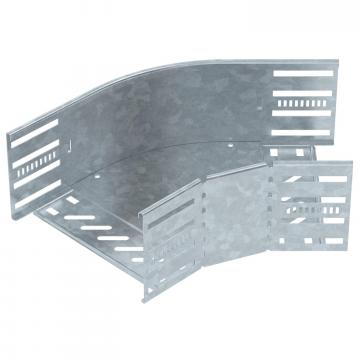

Łuk 45° 110 FT Łuk 45° 110 FT RB 45 120 FT 6036332
1 Sztuka

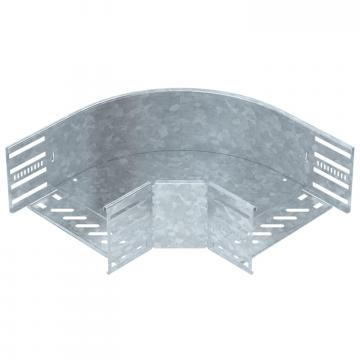

Łuk 90° 110 FT Łuk 90° 110 FT RB 90 120 FT 6036834
1 Sztuka

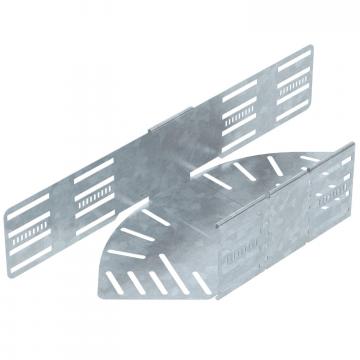

Łuk regulowany 110 FT Łuk regulowany 110 FT RB W 120 FT 6037324
1 Sztuka

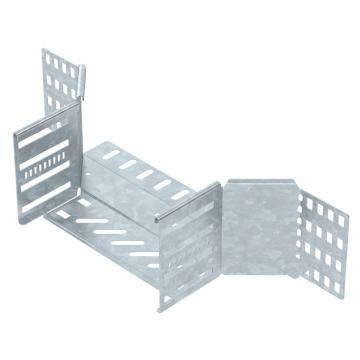

Trójnik dostawny 110 FT Trójnik dostawny 110 FT RAA 120 FT 6042255
1 Sztuka

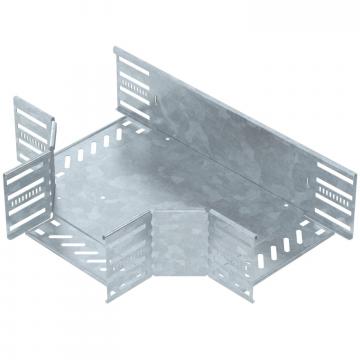

Trójnik 110 FT Trójnik 110 FT RT 120 FT 6038324
1 Sztuka

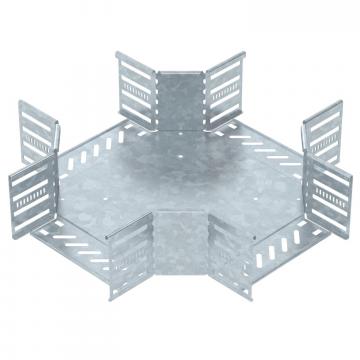

Czwórnik 110 FT Czwórnik 110 FT RK 120 FT 7027453
1 Sztuka
Pokrywa z ryglem obrotowym DD Pokrywa z ryglem obrotowym DD DRL 200 DD 6052709
3 m
Przegroda 110 DD Przegroda 110 DD TSG 110 DD 6062335
3 m
