Koryto kablowe RKS-Magic® 60 FT 3050 | 200 | 60 | 1 | tak | cyjan | Stal | cynkowana metodą zanurzeniową

Koryto kablowe RKS-Magic® 60 FT

Nr kat. 6047639 | EAN 4012195903932

Nr kat. / Typ

Długość	3050 mm

Szerokość

Wysokość	60 mm

Grubość blachy	1 mm

Podtrzymanie funkcji

Kolor	cyjan

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

Koryto kablowe ze zintegrowanym systemem szybkiego mocowania. Długość użytkowa koryta kablowego wynosi 3000 mm.

Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.

Perforacja do bezpośredniego zawieszenia pręta gwintowanego ma średnicę 11 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Wymiary

Długość	10 ft
Długość	3050 mm
Długość użytkowa	3000 mm
Grubość blachy	1 mm
Grubość blachy	0,03 in
Klasa obciążenia NEMA	8AA
Kolor	cyjan
Materiał	Stal
Ochrona przeciwpożarowa	Podtrzymanie funkcji: ponadnormatywna konstrukcja nośna
Perforacja boczna	tak
Perforacja dna	1,00
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	tak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	118 cm²
Przekrój poprzeczny	11800 mm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rozstaw podpór 1,0 m	1,2 kN/m
Rozstaw podpór 1,5 m	0,9 kN/m

Rozstaw podpór 2,0 m	0,6 kN/m
Rozstaw podpór 2,5 m	0,4 kN/m
Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	6,4546 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	200 mm
Szerokość	8 in
Typ obciążenia wg IEC 61537	Typ II
Tłumienie magnetyczne bez pokrywy	20 dB
Tłumienie magnetyczne z pokrywą	50 dB
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak
Wymiar	60x200x3050
Wymiar B	200 mm
Wymiar x	100 mm
Wymiar y	150 mm
Wysokość	60 mm
Wysokość	2 in
Z pokrywą	brak

Dane techniczne

Wykres obciążenia korytka kablowego typu RKSM 60

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość blachy	Podtrzymanie funkcji	Kolor	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	tak	cyjan	Stal	cynkowana metodą zanurzeniową	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	tak	cyjan	Stal	cynkowana metodą zanurzeniową	6047631	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	tak	cyjan	Stal	cynkowana metodą zanurzeniową	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	tak	cyjan	Stal	cynkowana metodą zanurzeniową	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	tak	cyjan	Stal	cynkowana metodą zanurzeniową	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6047720	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywka z blokadą obrotową FT	DRL 200 FT	6051367	m	3 m

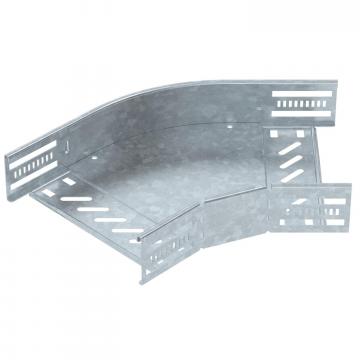

Łuk 45° 60 FT	RB 45 620 FT	6036134	Sztuka	1 Sztuka

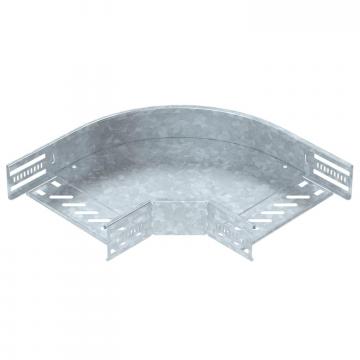

Łuk 90° 60 FT	RB 90 620 FT	6036594	Sztuka	1 Sztuka

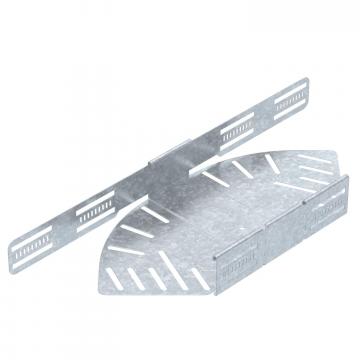

Łuk regulowany 60 FT	RB W 620 FT	6037124	Sztuka	1 Sztuka

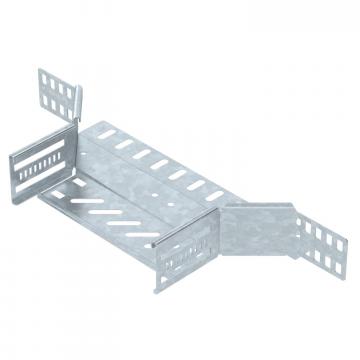

Trójnik rozgałęźny 60 FT	RAA 620 FT	6042215	Sztuka	1 Sztuka

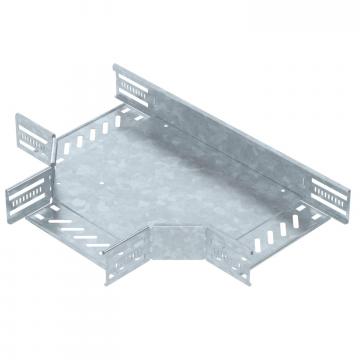

Trójnik 60 FT	RT 620 FT	6038134	Sztuka	1 Sztuka

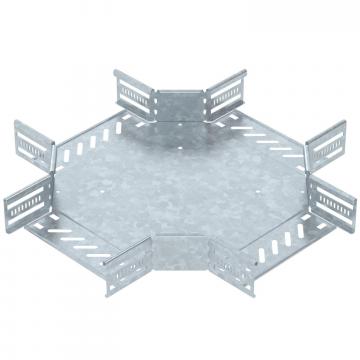

Czwórnik 60 FT	RK 620 FT	7027413	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym DD	DRL 200 DD	6052709	m	3 m
Przegroda 60 DD	TSG 60 DD	6062327	m	3 m

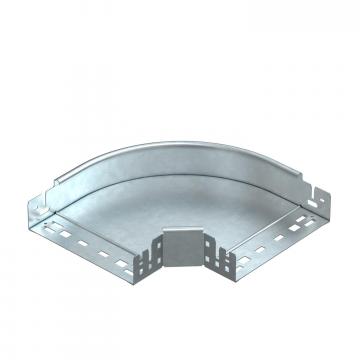

Łuk 90° Magic 60 FT	RBM 90 620 FT	6041154	Sztuka	1 Sztuka
