- Opis produktu
-

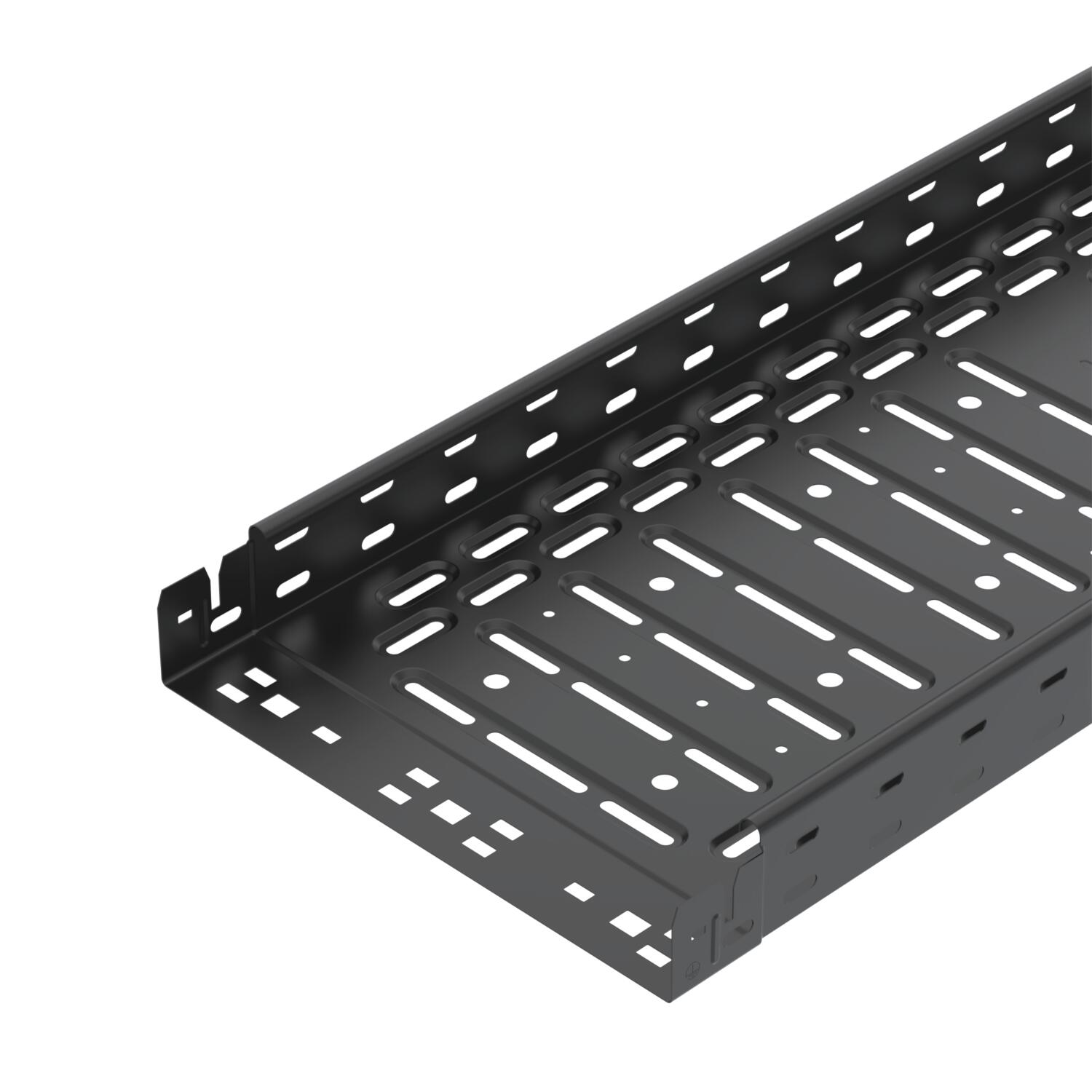

Opis produktuKoryto kablowe ze zintegrowanym systemem szybkiego mocowania. Powierzchnia cynkowana metodą Sendzimira, powierzchnie widoczne powlekane proszkowo w kolorze głębokiej czerni (RAL 9005). Ciągła perforacja boczna 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych. Z perforacją 11 mm w dnie do bezpośredniego podwieszenia na prętach gwintowanych. Długość użytkowa 3000 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 20 dB, z pokrywą 50 dB.
-
- Dane techniczne
-
Wymiary

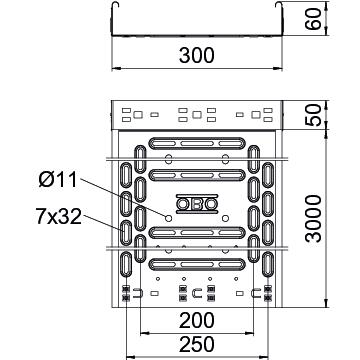

Długość 3050 mm Długość użytkowa 3000 mm Grubość blachy 0,75 mm Kolor czarny; RAL 9005 Maß W 300 mm Materiał Stal Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia PES135 - poliester Przekrój poprzeczny 178 cm² Przekrój poprzeczny 17800 mm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Rozstaw podpór 1,0 m 1,2 kN/m Rozstaw podpór 1,5 m 1 kN/m Rozstaw podpór 2,0 m 0,55 kN/m Rozstaw podpór 2,5 m 0,4 kN/m Rysunek otworów NATO brak Ślad węglowy CO₂ (GWP) od kołyski po bramę 5,8425 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 300 mm Typ obciążenia wg IEC 61537 Typ II Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 60x300x3050 Wymiar 60 x 300 Wymiar B 300 mm Wymiar x 200 mm Wymiar y 250 mm Wysokość 60 mm Z pokrywą brak - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Przewodnik KTS cable tray systems , 1.61MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
