Koryto kablowe RKS-Magic® 60 A4 3050 | 500 | 60 | 0,9 | brak | stal szlachetna | Stal nierdzewna 1.4571 | pusty, po obróbce

Koryto kablowe RKS-Magic® 60 A4

Nr kat. 6047722 | EAN 4012195706250

Nr kat. / Typ

Długość	3050 mm

Szerokość

Wysokość	60 mm

Grubość blachy

Podtrzymanie funkcji

Kolor	stal szlachetna

Materiał	Stal nierdzewna 1.4571

Powierzchnia	pusty, po obróbce

Opis produktu

Opis produktu

Koryto kablowe ze zintegrowanym systemem szybkiego mocowania. Długość użytkowa koryta kablowego wynosi 3000 mm.

Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.

Perforacja do bezpośredniego zawieszenia pręta gwintowanego ma średnicę 11 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Wymiary

Długość	3050 mm
Długość użytkowa	3000 mm
Grubość blachy	0,9 mm
Kolor	stal szlachetna
Materiał	Stal nierdzewna 1.4571
Perforacja boczna	tak
Perforacja dna	1
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	pusty, po obróbce
Przekrój poprzeczny	29800 mm²
Przekrój poprzeczny	298 cm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rozstaw podpór 1,0 m	2,1 kN/m
Rozstaw podpór 1,5 m	1,35 kN/m
Rozstaw podpór 2,0 m	0,9 kN/m
Rozstaw podpór 2,5 m	0,6 kN/m

Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	22,5813 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	500 mm
Typ obciążenia wg IEC 61537	Typ II
Tłumienie magnetyczne bez pokrywy	20 dB
Tłumienie magnetyczne z pokrywą	50 dB
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak
Wymiar	60x500x3050
Wymiar B	500 mm
Wymiar t	300 mm
Wymiar x	400 mm
Wymiar y	450 mm
Wysokość	60 mm
Z pokrywą	brak

Dane techniczne

Wykres obciążenia korytka kablowego typu RKSM 60

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość blachy	Podtrzymanie funkcji	Kolor	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
RKSM 610 A4	3050 mm	100 mm	60 mm	0,75 mm	tak	stal szlachetna	Stal nierdzewna 1.4571	pusty, po obróbce	6047614	m	3 m
RKSM 615 A4	3050 mm	150 mm	60 mm	0,75 mm	tak	stal szlachetna	Stal nierdzewna 1.4571	pusty, po obróbce	6047633	m	3 m
RKSM 620 A4	3050 mm	200 mm	60 mm	0,75 mm	tak	stal szlachetna	Stal nierdzewna 1.4571	pusty, po obróbce	6047641	m	3 m
RKSM 630 A4	3050 mm	300 mm	60 mm	0,75 mm	tak	stal szlachetna	Stal nierdzewna 1.4571	pusty, po obróbce	6047657	m	3 m
RKSM 640 A4	3050 mm	400 mm	60 mm	0,9 mm	brak	stal szlachetna	Stal nierdzewna 1.4571	pusty, po obróbce	6047692	m	3 m
RKSM 650 A4	3050 mm	500 mm	60 mm	0,9 mm	brak	stal szlachetna	Stal nierdzewna 1.4571	pusty, po obróbce	6047722	m	3 m
RKSM 660 A4	3050 mm	600 mm	60 mm	0,9 mm	brak	stal szlachetna	Stal nierdzewna 1.4571	pusty, po obróbce	6047738	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość

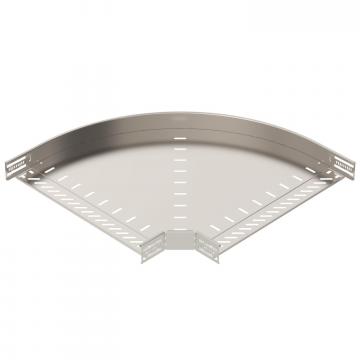

Łuk 90° 60 A4	RB 90 650 A4	6036660	Sztuka	1 Sztuka

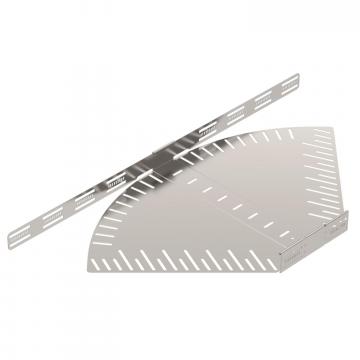

Łuk regulowany 60 A4	RB W 650 A4	6037180	Sztuka	1 Sztuka

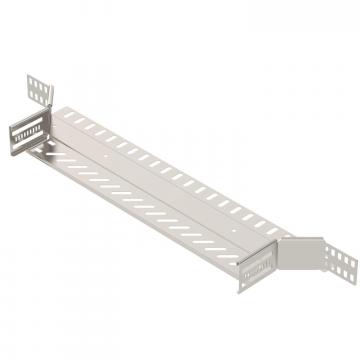

Element montażowy/rozgałęźny 60 A4	RAA 650 A4	6042381	Sztuka	1 Sztuka

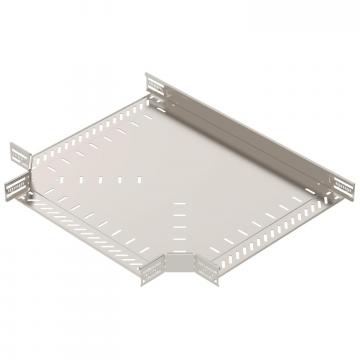

Trójnik 60/500 A4	RT 650 A4	6038188	Sztuka	1 Sztuka

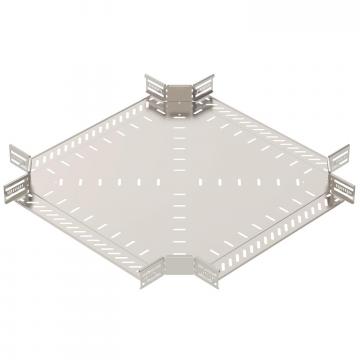

Czwórnik 60/500 A4	RK 650 A4	7027528	Sztuka	1 Sztuka
