Koryto kablowe RKS-Magic® 60 A2 3050 | 300 | 60 | 0,75 | tak | stal szlachetna | stal nierdzewna 1.4301 | pusty, po obróbce

Koryto kablowe RKS-Magic® 60 A2

Name: Koryto kablowe RKS-Magic® 60 A2
Brand: OBO Bettermann
SKU: 6047656

Nr kat. 6047656 | EAN 4012195706182

Nr kat. / Typ

Długość	3050 mm

Szerokość

Wysokość	60 mm

Grubość blachy

Podtrzymanie funkcji

Kolor	stal szlachetna

Materiał	stal nierdzewna 1.4301

Powierzchnia	pusty, po obróbce

Opis produktu

Opis produktu

Koryto kablowe ze zintegrowanym systemem szybkiego mocowania. Długość użytkowa koryta kablowego wynosi 3000 mm.

Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.

Perforacja do bezpośredniego zawieszenia pręta gwintowanego ma średnicę 11 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Wymiary

Długość	3050 mm
Długość użytkowa	3000 mm
Grubość blachy	0,75 mm
Kolor	stal szlachetna
Materiał	stal nierdzewna 1.4301
Ochrona przeciwpożarowa	Podtrzymanie funkcji: ponadnormatywna konstrukcja nośna
Perforacja boczna	tak
Perforacja dna	1
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	tak
Powierzchnia	pusty, po obróbce
Przekrój poprzeczny	17800 mm²
Przekrój poprzeczny	178 cm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rozstaw podpór 1,0 m	1,2 kN/m
Rozstaw podpór 1,5 m	0,9 kN/m
Rozstaw podpór 2,0 m	0,6 kN/m

Rozstaw podpór 2,5 m	0,4 kN/m
Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	13,8471 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	300 mm
Typ obciążenia wg IEC 61537	Typ II
Tłumienie magnetyczne bez pokrywy	20 dB
Tłumienie magnetyczne z pokrywą	50 dB
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak
Wymiar	60x300x3050
Wymiar B	300 mm
Wymiar t	100 mm
Wymiar x	200 mm
Wymiar y	250 mm
Wysokość	60 mm
Z pokrywą	brak

Dane techniczne

Wykres obciążenia korytka kablowego typu RKSM 60

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość blachy	Podtrzymanie funkcji	Kolor	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
RKSM 610 A2	3050 mm	100 mm	60 mm	0,75 mm	tak	stal szlachetna	stal nierdzewna 1.4301	pusty, po obróbce	6047613	m	3 m
RKSM 620 A2	3050 mm	200 mm	60 mm	0,75 mm	tak	stal szlachetna	stal nierdzewna 1.4301	pusty, po obróbce	6047640	m	3 m
RKSM 630 A2	3050 mm	300 mm	60 mm	0,75 mm	tak	stal szlachetna	stal nierdzewna 1.4301	pusty, po obróbce	6047656	m	3 m
RKSM 640 A2	3050 mm	400 mm	60 mm	0,9 mm	brak	stal szlachetna	stal nierdzewna 1.4301	pusty, po obróbce	6047691	m	3 m
RKSM 650 A2	3050 mm	500 mm	60 mm	0,9 mm	brak	stal szlachetna	stal nierdzewna 1.4301	pusty, po obróbce	6047721	m	3 m
RKSM 660 A2	3050 mm	600 mm	60 mm	0,9 mm	brak	stal szlachetna	stal nierdzewna 1.4301	pusty, po obróbce	6047737	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość

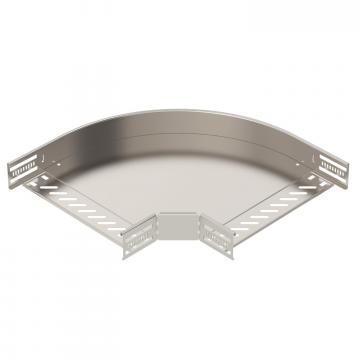

Łuk 90° 60 A2	RB 90 630 A2	6036626	Sztuka	1 Sztuka

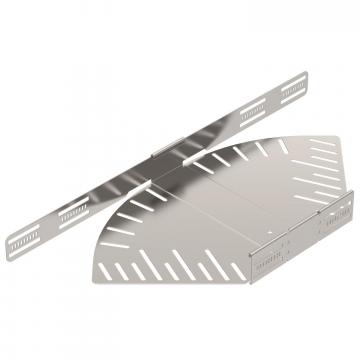

Łuk regulowany 60 A2	RB W 630 A2	6037156	Sztuka	1 Sztuka

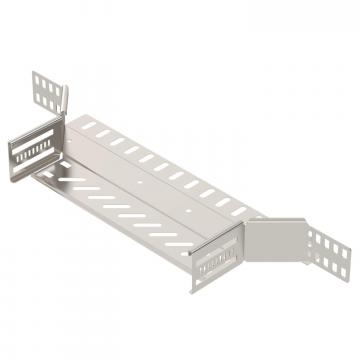

Dołączany trójnik rozgałęźny 60 A2	RAA 630 A2	6042318	Sztuka	1 Sztuka

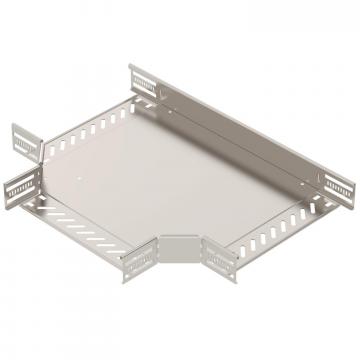

Trójnik 60/300 A2	RT 630 A2	6038164	Sztuka	1 Sztuka

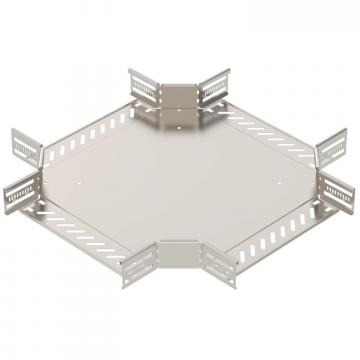

Czwórnik 60/300 A2	RK 630 A2	7027505	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym A2	DRL 300 A2	6052908	m	3 m
Przegroda 60 A2	TSG 60 A2	6062084	m	3 m
