Koryto kablowe RKS-Magic® 35 FS
Nr kat. 6047460 | EAN 4012195390862
- Opis produktu
-
Opis produktuRKSM 35 = opatentowany system koryt kablowych Magic o wysokości boku 35 mm. Długość użytkowa koryta kablowego wynosi 3000 mm.
Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.
Perforacja do bezpośredniego zawieszenia pręta gwintowanego ma średnicę 11 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
-
- Dane techniczne
-
Wymiary
Długość 3050 mm Długość 10 ft Długość użytkowa 3000 mm Grubość blachy 0,03 in Grubość blachy 0,75 mm Kolor cyjan Materiał Stal Perforacja boczna tak Perforacja dna 1 Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Przekrój poprzeczny 103 cm² Przekrój poprzeczny 10300 mm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Rozstaw podpór 1,0 m 1,4 kN/m Rozstaw podpór 1,5 m 0,6 kN/m Rozstaw podpór 2,0 m 0,4 kN/m Rozstaw podpór 2,5 m 0,2 kN/m Rozstaw podpór 3,0 m 0,1 kN/m Rysunek otworów NATO brak Ślad węglowy CO₂ (GWP) od kołyski po bramę 5,1769 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 8 in Szerokość 300 mm Typ obciążenia wg IEC 61537 Typ II Tłumienie magnetyczne bez pokrywy 20 dB Tłumienie magnetyczne z pokrywą 50 dB Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 35x300x3050 Wymiar B 300 mm Wymiar t 100 mm Wymiar x 200 mm Wymiar y 250 mm Wysokość 35 mm Wysokość 1 in Z pokrywą brak Dane techniczne
Wykres obciążenia koryta kablowego typu RKSM 35
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Rozkład obciążenia podczas badania
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łuk 45° 35 FS
RB 45 330 FS 6036004 1 Sztuka
Łuk 90° 35 FS
RB 90 330 FS 6036504 1 Sztuka
Trójnik dostawny 35 FS
RAA 330 FS 6042105 1 Sztuka
Trójnik 35 FS
RT 330 FS 6038004 1 Sztuka
Czwórnik 35 FS
RK 330 FS 7027305 1 Sztuka
Pokrywa z ryglem obrotowym FS
DRL 300 FS 6052304 3 m
Przegroda 30 FS
TSG 30 FS 6062050 3 m

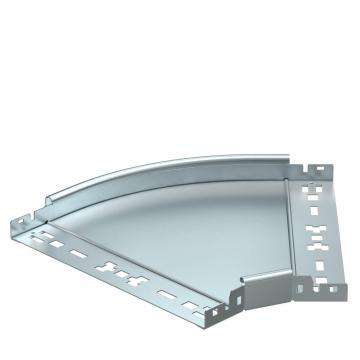

Łuk 45° Magic 35 FS
RBM 45 330 FS 6041004 1 Sztuka

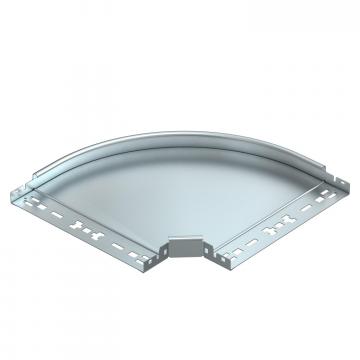

Łuk 90° Magic 35 FS
RBM 90 330 FS 6041014 1 Sztuka - Do pobrania
-
Karta danych technicznych RKSM 330 FS / 6047460 , 0.47MB , pdfDeklaracja zgodności UE RKSM 330 FS / 6047460 , 0.13MB , pdfDeklaracja środowiskowa RKSM 330 FS / 6047460 , 1.48MB , pdfBrytyjska Deklaracja Zgodności RKSM 330 FS / 6047460 , 0.09MB , pdfREACH Deklaracja zgodności RKSM 330 FS / 6047460 , 0.12MB , pdfRoHS Deklaracja zgodności RKSM 330 FS / 6047460 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat pozwolenie na używanie znaku VDE Korytko kablowe RKS-Magic® , 0.80MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat UL RKSM , 0.27MB , pdfInstrukcja montażu Latchable Magic cable tray systems , 13.72MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdf
