Koryto kablowe RKS-Magic® 35 FS 3050 | 100 | 35 | 0,75 | brak | cyjan | Stal | cynkowana metodą Sendzimira

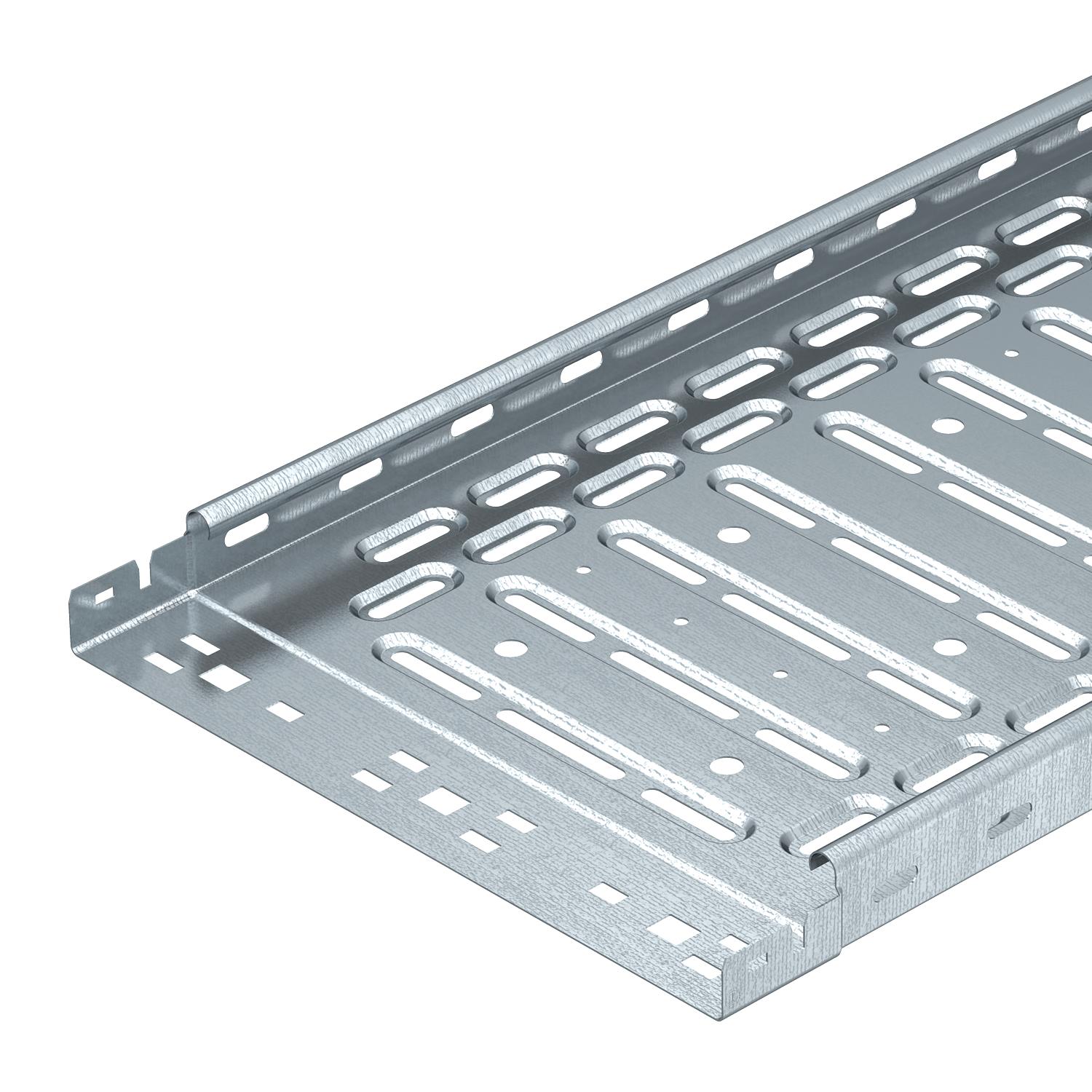

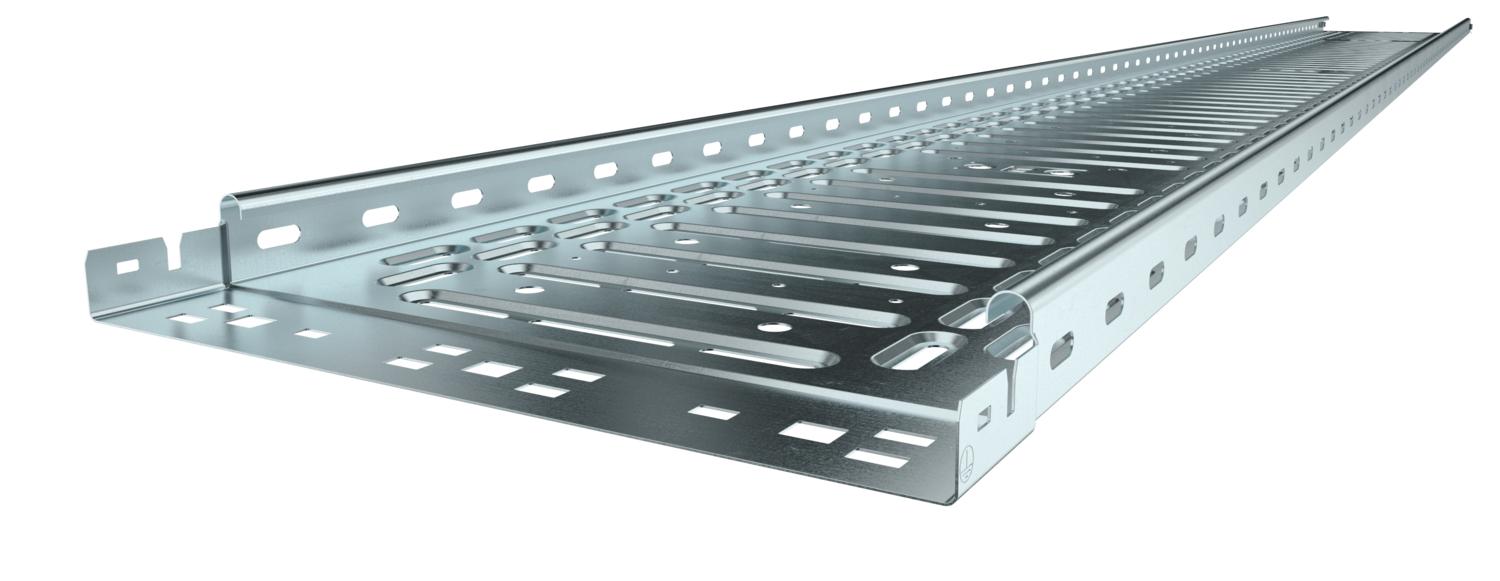

Koryto kablowe RKS-Magic® 35 FS

Nr kat. 6047417 | EAN 4012195390848

Nr kat. / Typ

Długość	3050 mm

Szerokość

Wysokość	35 mm

Grubość blachy	0,75 mm

Podtrzymanie funkcji	brak

Kolor	cyjan

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

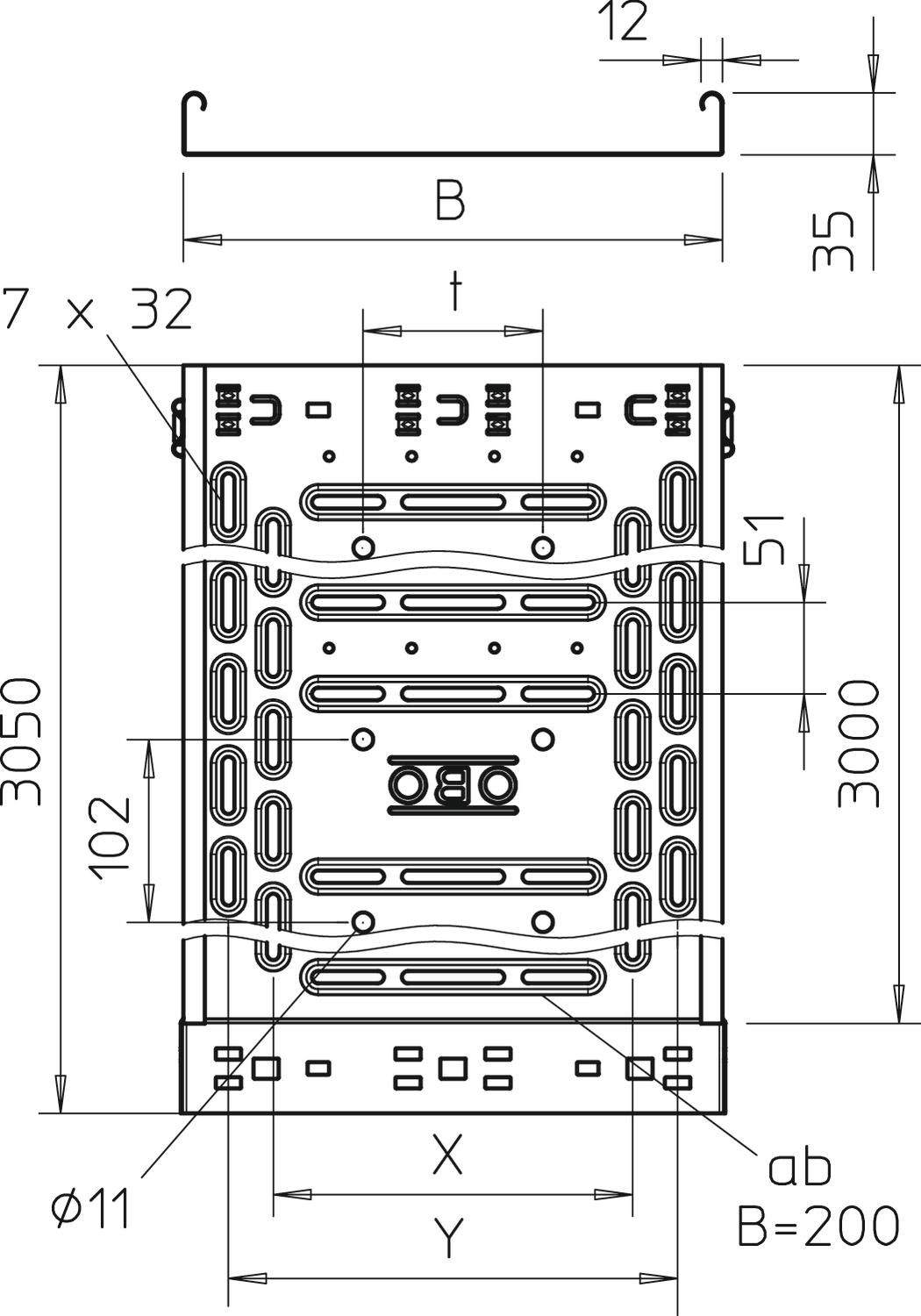

RKSM 35 = opatentowany system koryt kablowych Magic o wysokości boku 35 mm. Długość użytkowa koryta kablowego wynosi 3000 mm.

Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.

Perforacja do bezpośredniego zawieszenia pręta gwintowanego ma średnicę 11 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Wymiary

Długość	10 ft
Długość	3050 mm
Długość użytkowa	3000 mm
Grubość blachy	0,75 mm
Grubość blachy	0,03 in
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Perforacja dna	1
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	3300 mm²
Przekrój poprzeczny	33 cm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rozstaw podpór 1,0 m	1,1 kN/m
Rozstaw podpór 1,5 m	0,5 kN/m
Rozstaw podpór 2,0 m	0,3 kN/m

Rozstaw podpór 2,5 m	0,15 kN/m
Rozstaw podpór 3,0 m	0,1 kN/m
Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	2,5701 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	100 mm
Szerokość	4 in
Typ obciążenia wg IEC 61537	Typ II
Tłumienie magnetyczne bez pokrywy	20 dB
Tłumienie magnetyczne z pokrywą	50 dB
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak
Wymiar	35x100x3050
Wymiar B	100 mm
Wymiar y	50 mm
Wysokość	1 in
Wysokość	35 mm
Z pokrywą	brak

Dane techniczne

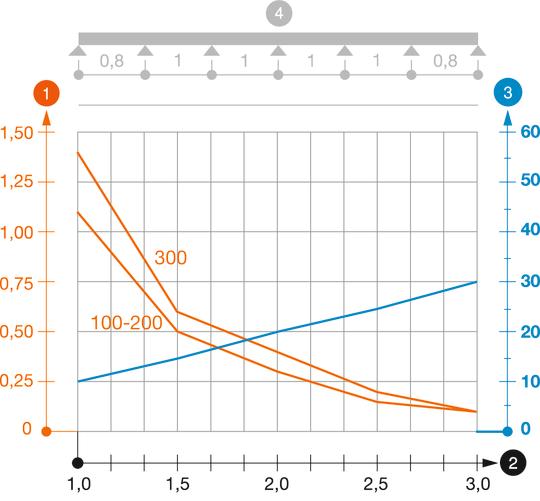

Wykres obciążenia koryta kablowego typu RKSM 35

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość blachy	Podtrzymanie funkcji	Kolor	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
RKSM 310 FS	3050 mm	100 mm	35 mm	0,75 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6047417	m	3 m
RKSM 320 FS	3050 mm	200 mm	35 mm	0,75 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6047433	m	3 m
RKSM 330 FS	3050 mm	300 mm	35 mm	0,75 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6047460	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łuk 45° 35 FS	RB 45 310 FS	6036000	Sztuka	1 Sztuka
Łuk 90° 35 FS	RB 90 310 FS	6036500	Sztuka	1 Sztuka
Trójnik dostawny 35 FS	RAA 310 FS	6042101	Sztuka	1 Sztuka
Trójnik 35 FS	RT 310 FS	6038000	Sztuka	1 Sztuka
Czwórnik 35 FS	RK 310 FS	7027301	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 100 FS	6052096	m	3 m
Przegroda 30 FS	TSG 30 FS	6062050	m	3 m
Łuk 90° Magic 35 FS	RBM 90 310 FS	6041010	Sztuka	1 Sztuka
