Koryto kablowe RKS 60 FT perforowane 3000 | 50 | 0,75 | brak | Stal | cynkowana metodą zanurzeniową
morepic-1 morepic-2 video-1 video-2

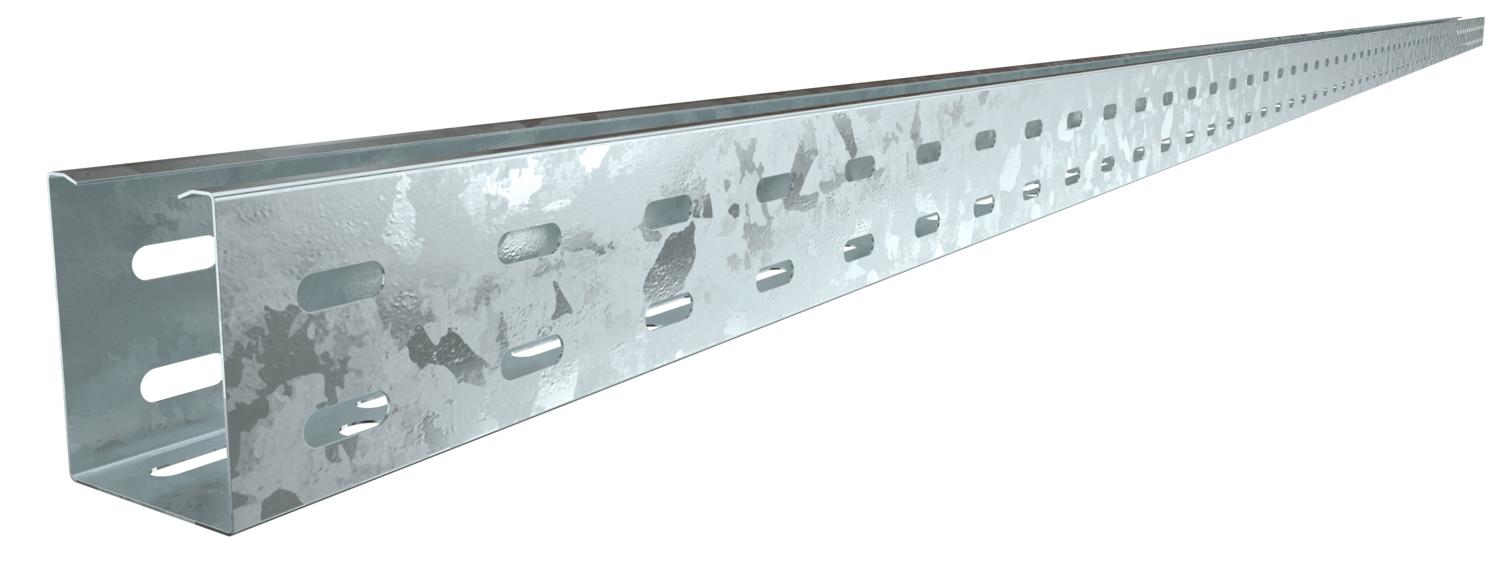

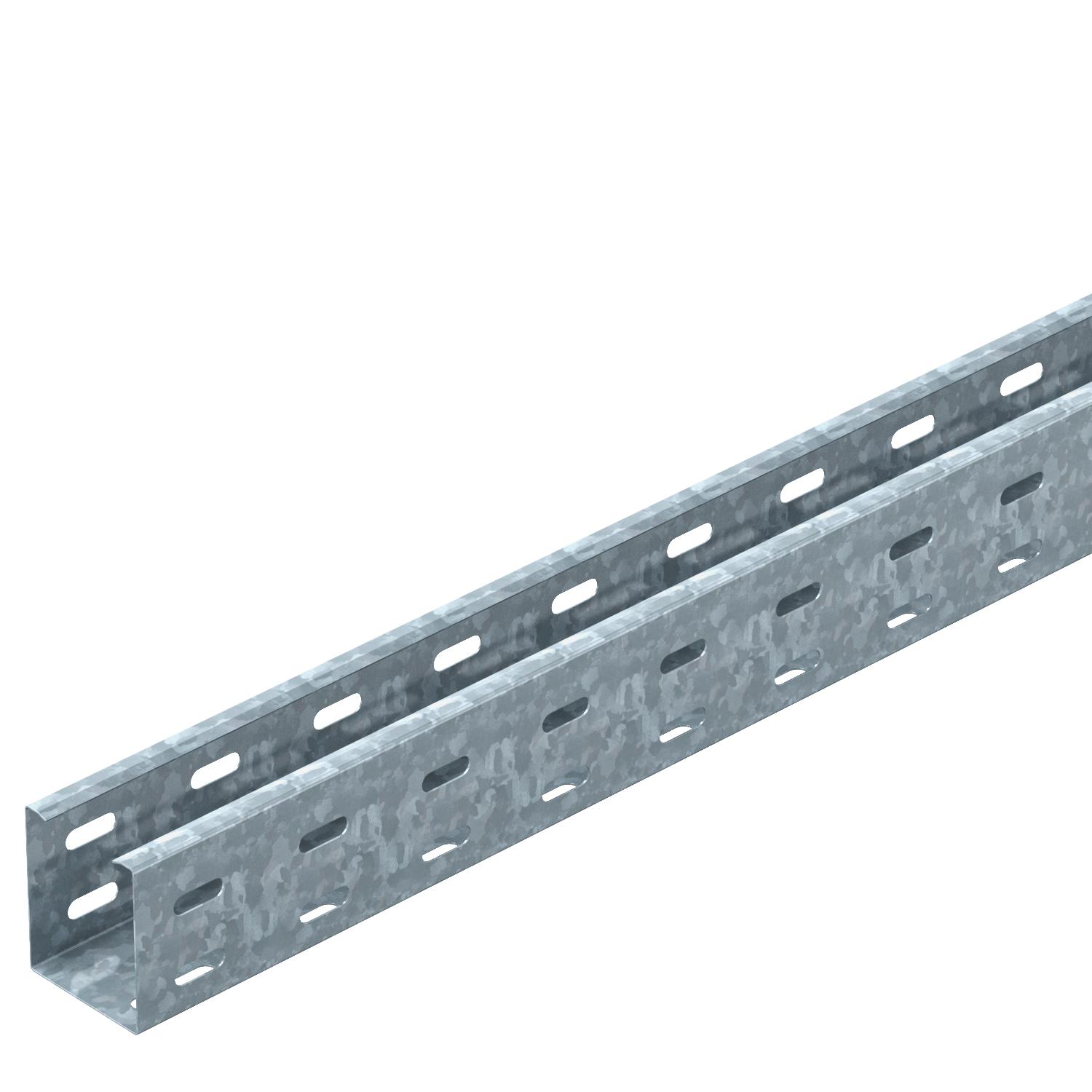

Koryto kablowe RKS 60 FT perforowane

Nr kat. 6047602 | EAN 4012196662166

6047602 / RKS 605 FT
3000 mm
50 mm
0,75 mm
brak
Stal
cynkowana metodą zanurzeniową
Opis produktu
Opis produktu
RKS 60 = Racjonalny system koryt kablowych o wysokości boku 60 mm
Pasująca pokrywa z zamkiem obrotowym: Typ AZDMD 50.
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 3000 mm
Grubość blachy 0,75 mm
Kolor cyjan
Materiał Stal
Perforacja boczna tak

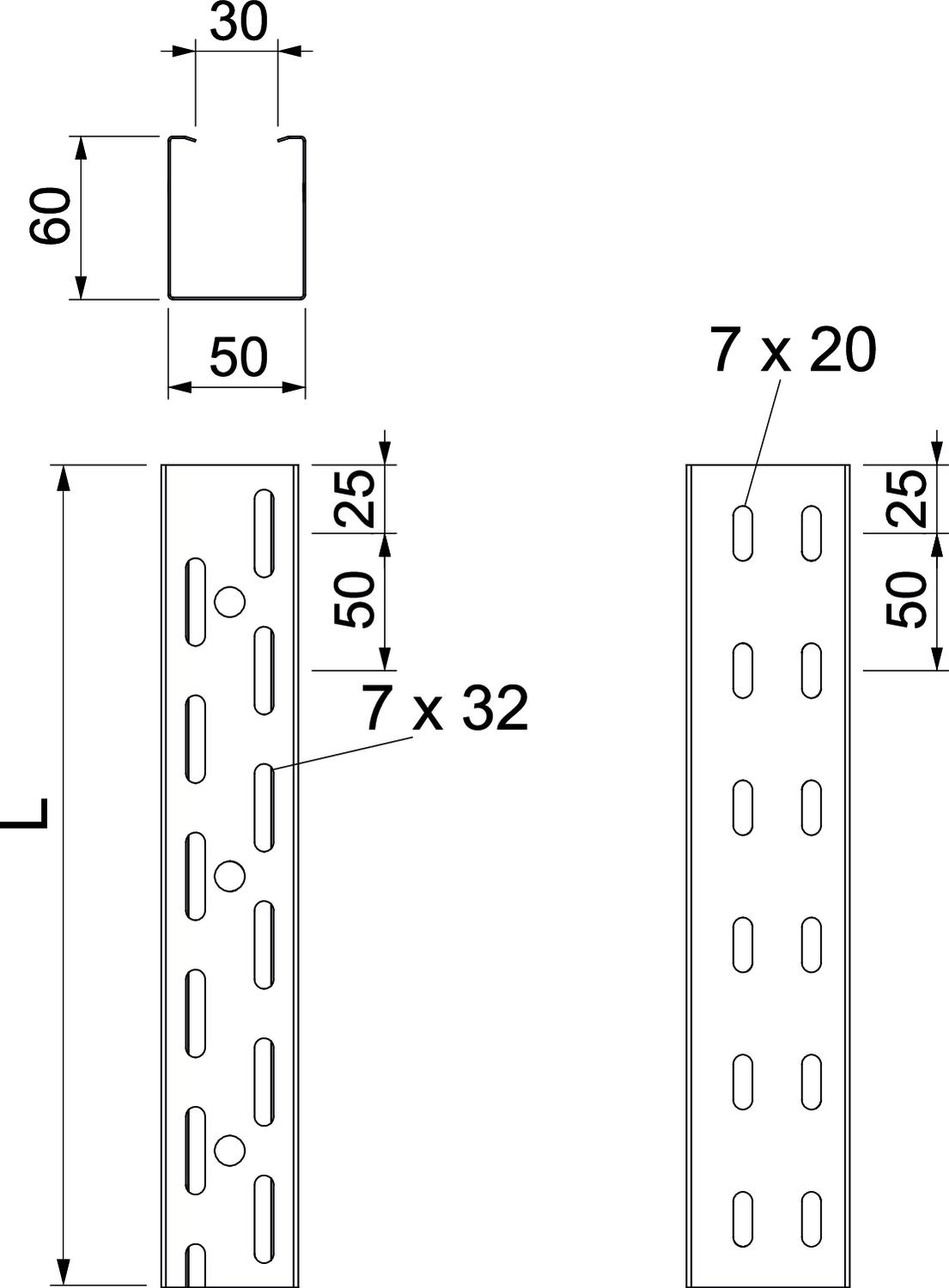

Perforacja dna 7x32
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Przekrój poprzeczny 3000 mm²
Przekrój poprzeczny 30 cm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 1,0 m 2 kN/m
Rozstaw podpór 1,5 m 0,8 kN/m
Rozstaw podpór 2,0 m 0,5 kN/m
Rozstaw podpór 2,5 m 0,35 kN/m
Rozstaw podpór 3,0 m 0,15 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 2,679 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 50 mm
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak
Wymiar 60x50
Wymiar 60x50x3000
Wymiar L 3000 mm
Wysokość 60 mm
Z pokrywą brak

Dane techniczne

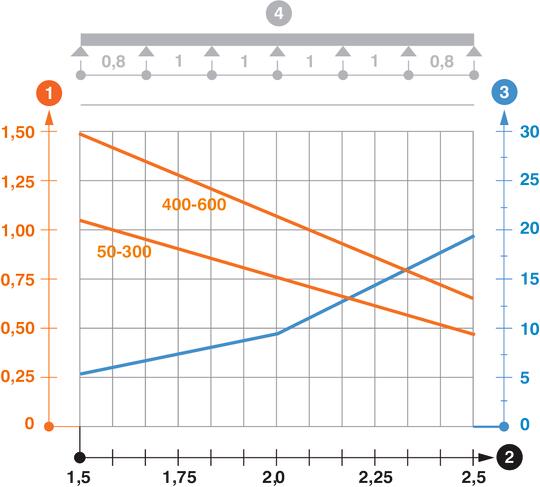

Wykres obciążenia koryta kablowego typu RKS 60

Wykres obciążenia koryta kablowego typu RKS 60
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
RKS 605 FT 3000 mm 50 mm 0,75 mm brak Stal cynkowana metodą zanurzeniową 6047602
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

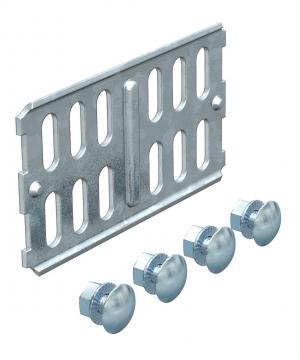

Łącznik wzdłużny FT Łącznik wzdłużny FT RLVK 60 FT 6067603
10 Sztuka

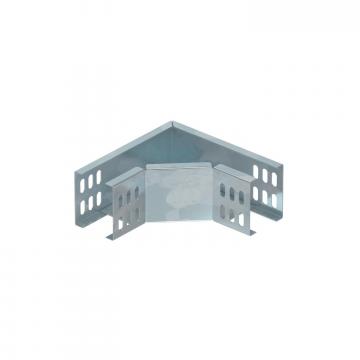

90° bend 60 FT 90° bend 60 FT RB 90 605 FT 7124438
1 Sztuka
Pokrywa z ryglem obrotowym DD Pokrywa z ryglem obrotowym DD AZDMD 50 DD 6080154
3 m

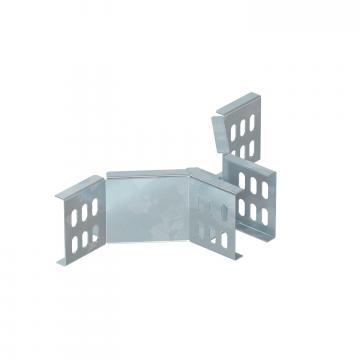

Add-on tee 60 FT Add-on tee 60 FT RAA 605 FT 7120468
1 Sztuka
