Uwaga: ten artykuł został wycofany.

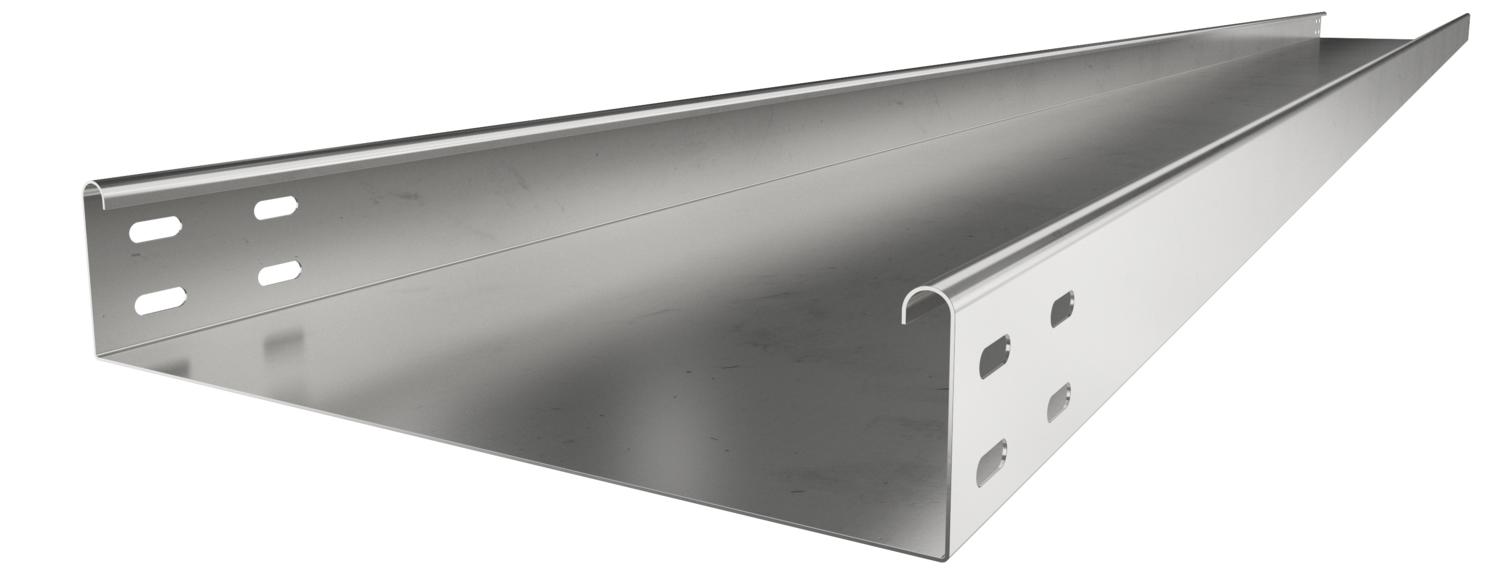

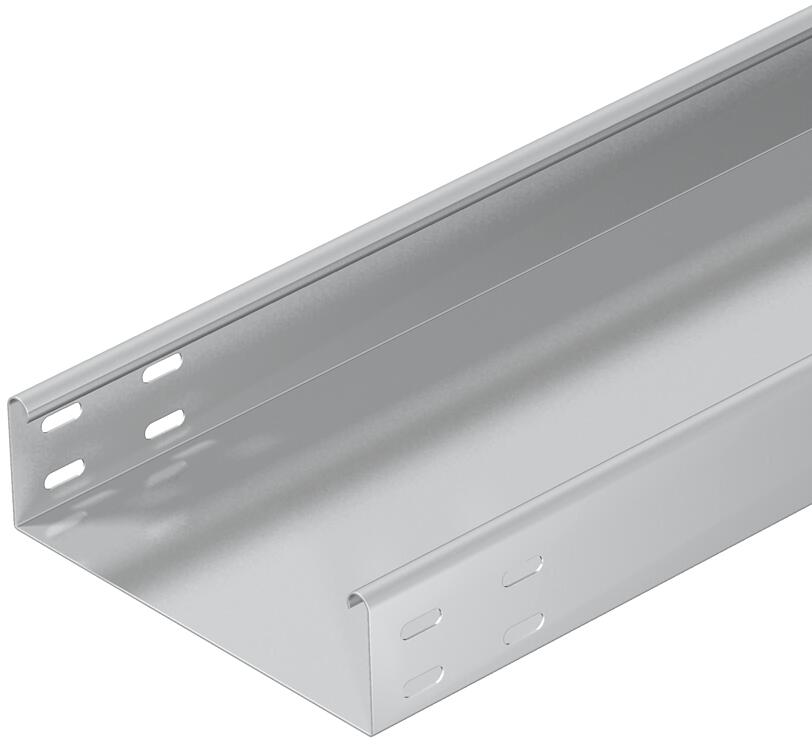

Koryto kablowe MKSU 60 A2
Nr kat. 6063861 | EAN 4012196064212
- Opis produktu
-
Opis produktuMKSU 60 = System średnio ciężkich koryt kablowych bez perforacji o wysokości boku 60 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
-
- Dane techniczne
-

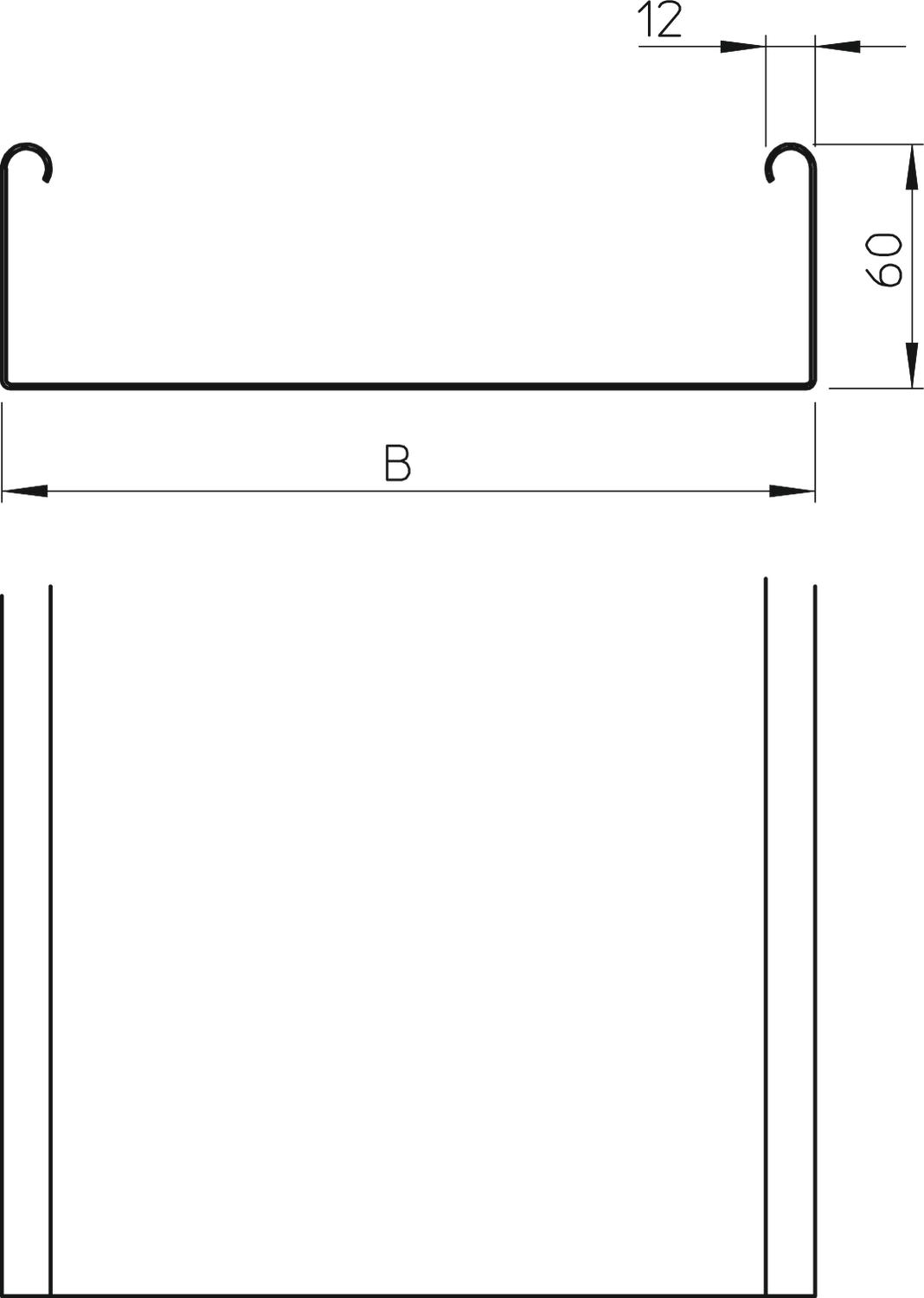

Wymiary
Długość 10 ft Długość 3000 mm Grubość blachy 1 mm Grubość blachy 0,04 in Materiał stal nierdzewna 1.4301 Perforacja boczna brak Perforacja montażowa w dnie brak Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Przekrój poprzeczny 298 cm² Przekrój poprzeczny 29800 mm² Rodzaj złącza kablowego systemu nośnego przykręcane Rozstaw podpór 1,5 m 1,5 kN/m Rozstaw podpór 1,75 m 1,25 kN/m Rozstaw podpór 2,0 m 1 kN/m Rozstaw podpór 2,5 m 0,5 kN/m Rysunek otworów NATO brak Ślad węglowy CO₂ (GWP) od kołyski po bramę 25,0267 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 500 mm Szerokość 20 in Typ obciążenia wg IEC 61537 Typ II Wersja połączenia bez łącznika Wykonanie szerokorozpiętościowe brak Wymiar 60x500x3000 Wymiar 60 x 500 Wymiar B 500 mm Wysokość 60 mm Wysokość 2 in Z pokrywą brak Dane techniczne

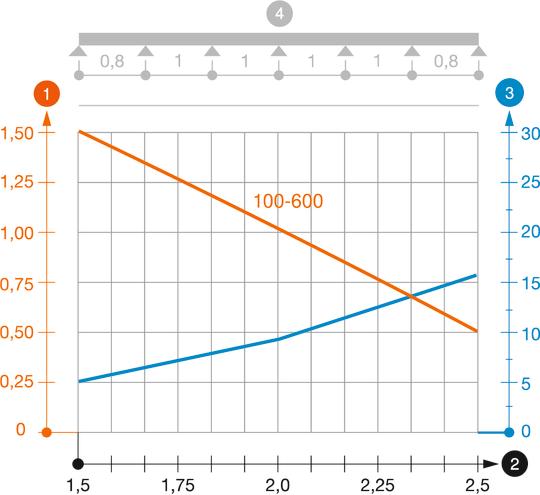

Wykres obciążenia korytka kablowego typu MKSU 60 VA
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Rozkład obciążenia podczas badania
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
- Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny A2
RLVK 60 A2 6067654 10 Sztuka
Pokrywa z ryglem obrotowym A2
DRL 500 A2 6052959 3 m - Do pobrania
-
Karta danych technicznych MKSU 650 A2 / 6063861 , 0.29MB , pdfPrzewodnik KTS cable tray systems , 1.61MB , pdfDeklaracja zgodności UE MKSU 650 A2 / 6063861 , 0.13MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat UL korytka kablowe MKS, MKSU, DKS, SKS, SKSU , 0.24MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Instrukcja montażu przykręcanych systemów korytek kablowych , 9.41MB , pdf
