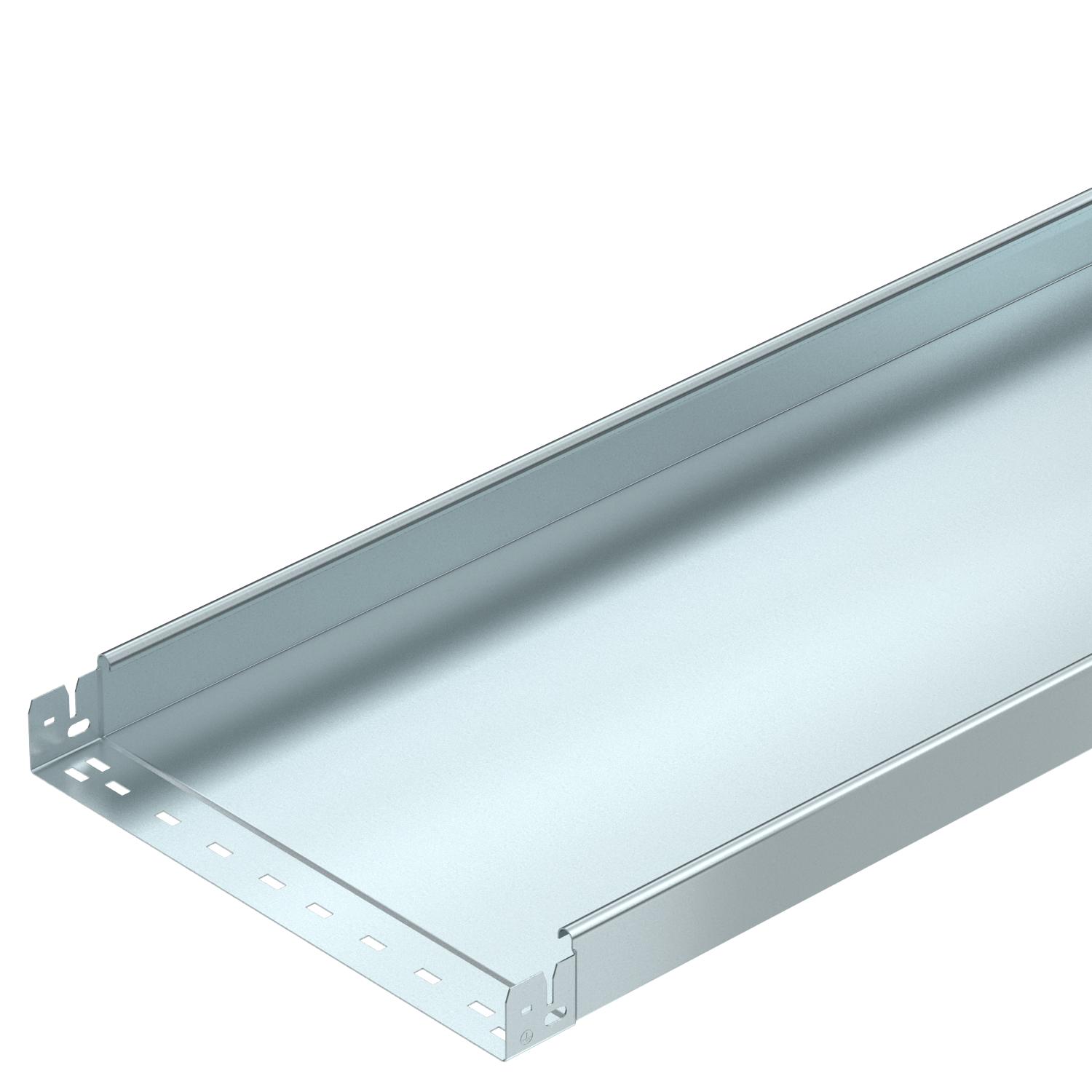

Koryto kablowe MKS-Magic®, bez perforacji FS

Nr kat. / Typ

Długość	3050 mm

Szerokość

Wysokość	60 mm

Grubość blachy	1 mm

Podtrzymanie funkcji	brak

Kolor	cyjan

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

System koryt kablowych nieperforowanych ze zintegrowanym szybkozłączem. Długość użytkowa koryta kablowego wynosi 3000 mm.

Dane techniczne

Długość	3050 mm
Długość użytkowa	3000 mm
Grubość blachy	1 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	brak
Perforacja montażowa w dnie	brak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	238 cm²
Przekrój poprzeczny	23800 mm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rozstaw podpór 1,5 m	1,5 kN/m
Rozstaw podpór 1,75 m	1,25 kN/m

Rozstaw podpór 2,0 m	1 kN/m
Rozstaw podpór 2,5 m	0,5 kN/m
Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	9,9085 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	400 mm
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak
Wymiar	60x400x3050
Wymiar B	400 mm
Wysokość	60 mm
Z pokrywą	brak

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość blachy	Podtrzymanie funkcji	Kolor	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MKSMU 610 FS	3050 mm	100 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059230	m	3 m
MKSMU 615 FS	3050 mm	150 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059232	m	3 m
MKSMU 620 FS	3050 mm	200 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059234	m	3 m
MKSMU 630 FS	3050 mm	300 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059237	m	3 m
MKSMU 640 FS	3050 mm	400 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059239	m	3 m
MKSMU 650 FS	3050 mm	500 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059241	m	3 m
MKSMU 660 FS	3050 mm	600 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059243	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łuk 45° 60 FS	RB 45 640 FS	6036108	Sztuka	1 Sztuka
Łuk 90° 60 FS	RB 90 640 FS	6036568	Sztuka	1 Sztuka
Łuk regulowany 60 FS	RB W 640 FS	6037108	Sztuka	1 Sztuka
Dołączany trójnik rozgałęźny 60 FS	RAA 640 FS	6042119	Sztuka	1 Sztuka
Trójnik 60 FS	RT 640 FS	6038108	Sztuka	1 Sztuka
Czwórnik 60 FS	RK 640 FS	7027317	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 400 FS	6052401	m	3 m
Przegroda 60 FS	TSG 60 FS	6062068	m	3 m
Łuk 45° Magic 60 FS	RBM 45 640 FS	6041048	Sztuka	1 Sztuka
Łuk 90° Magic 60 FS	RBM 90 640 FS	6041138	Sztuka	1 Sztuka
