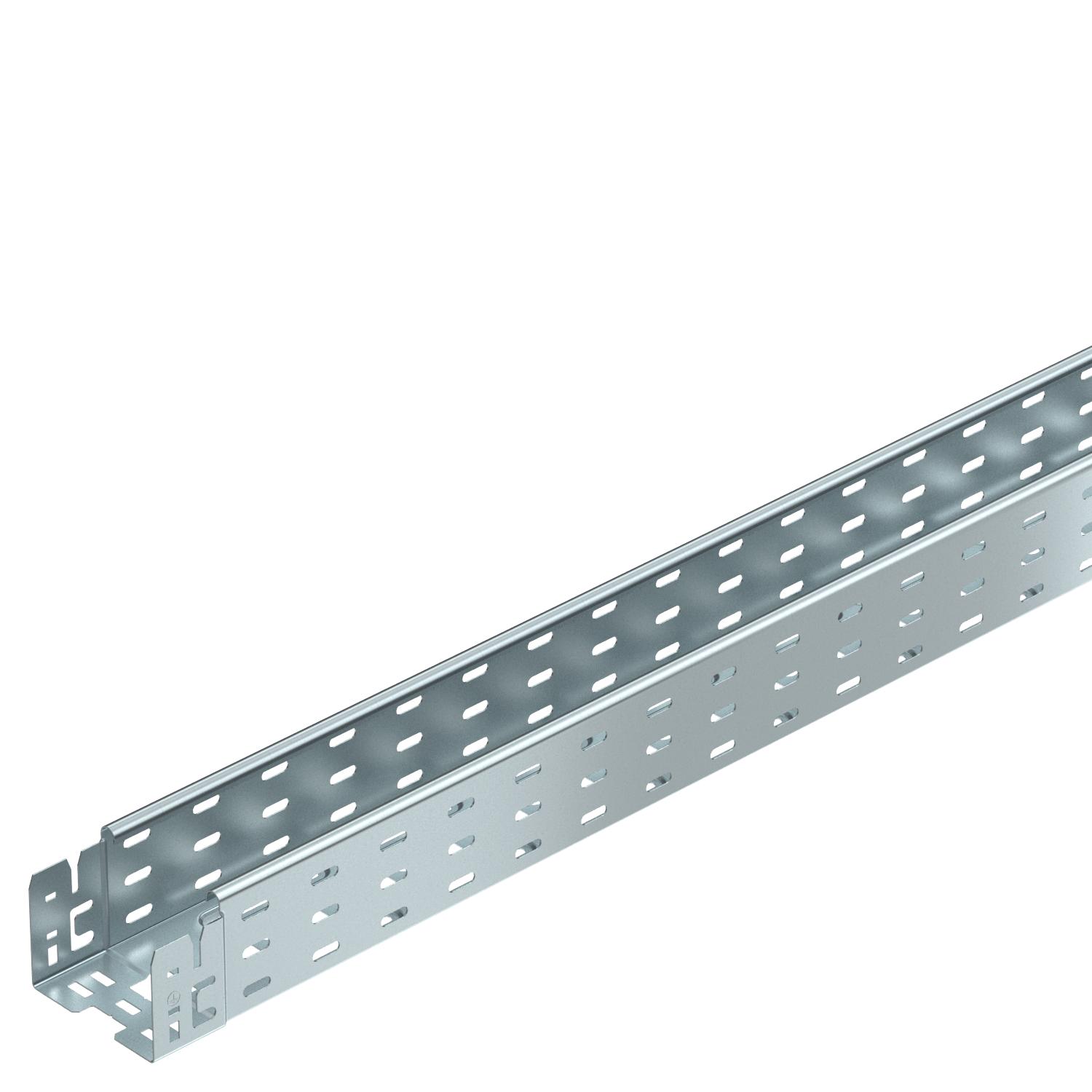

Koryto kablowe MKS-Magic® 85 FS 3050 | 100 | 85 | 1 | brak | cyjan | Stal | cynkowana metodą Sendzimira

Koryto kablowe MKS-Magic® 85 FS

Nr kat. 6059080 | EAN 4012195830344

Nr kat. / Typ

Długość	3050 mm

Szerokość

Wysokość	85 mm

Grubość blachy	1 mm

Podtrzymanie funkcji	brak

Kolor	cyjan

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

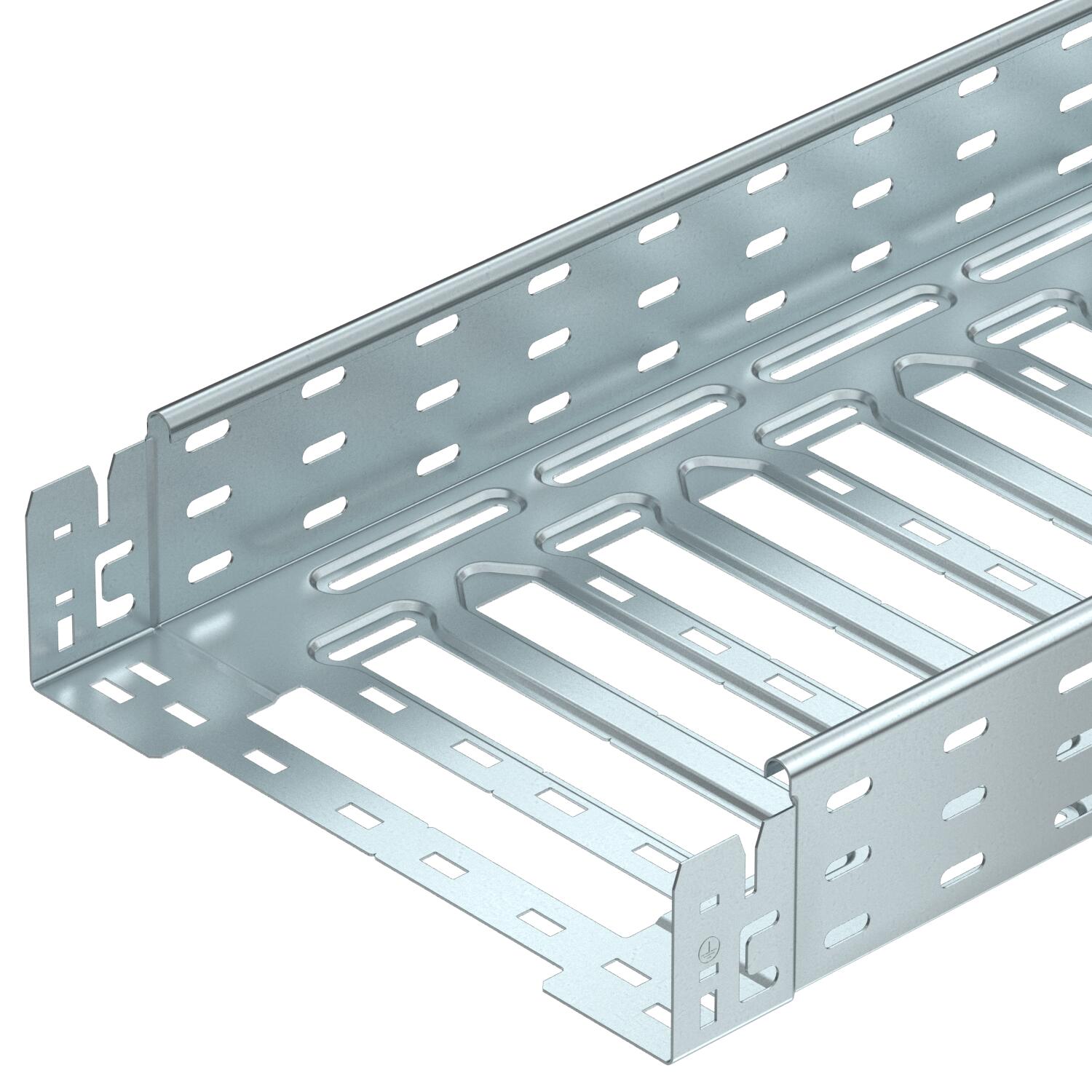

MKSM 85 = System średnio-ciężkich koryt kablowych o wysokości boku 85 mm. Długość użytkowa koryta kablowego wynosi 3000 mm.

Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.

System przepuszczalnych koryt kablowych od szerokości 200 mm zgodny z przepisami VdS 2092 o 30%-wej perforacji do zastosowania poniżej instalacji tryskaczowych.

Dane techniczne

Wymiary

Długość	3050 mm
Długość użytkowa	3000 mm
Grubość blachy	1 mm
Klasa obciążenia NEMA	8A
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	83 cm²
Przekrój poprzeczny	8300 mm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rozstaw podpór 1,5 m	1,7 kN/m
Rozstaw podpór 2,0 m	1,35 kN/m
Rozstaw podpór 2,5 m	1 kN/m

Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	5,3767 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	100 mm
Typ obciążenia wg IEC 61537	Typ II
Tłumienie magnetyczne bez pokrywy	20 dB
Tłumienie magnetyczne z pokrywą	50 dB
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak
Wymiar	85x100x3050
Wymiar B	100 mm
Wymiar L	30 mm
Wymiar y	62 mm
Wysokość	85 mm
Z pokrywą	brak

Dane techniczne

Wykres obciążenia koryta kablowego typ MKSM 85

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość blachy	Podtrzymanie funkcji	Kolor	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059080	m	3 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059084	m	3 m
MKSM 830 FS	3050 mm	300 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059086	m	3 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059088	m	3 m
MKSM 850 FS	3050 mm	500 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059090	m	3 m
MKSM 860 FS	3050 mm	600 mm	85 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059092	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łuk 90° 85 FS	RB 45 810 FS	6036200	Sztuka	1 Sztuka
Łuk 90° 85 FS	RB 90 810 FS	6036700	Sztuka	1 Sztuka
Łuk regulowany 85 FS	RB W 810 FS	6037200	Sztuka	1 Sztuka
Trójnik dostawny 85 FS	RAA 810 FS	6042131	Sztuka	1 Sztuka
Trójnik 85 FS	RT 810 FS	6038210	Sztuka	1 Sztuka
Czwórnik 85 FS	RK 810 FS	7027331	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 100 FS	6052096	m	3 m
Przegroda 85 FS	TSG 85 FS	6062114	m	3 m
Łuk 90° Magic 85 FS	RBM 90 810 FS	6041490	Sztuka	1 Sztuka
