Koryto kablowe MKS-Magic® 85, bez perforacji FT 3050 | 100 | 85 | 1 | brak | cyjan | Stal | cynkowana metodą zanurzeniową
morepic-1 morepic-2 video-1

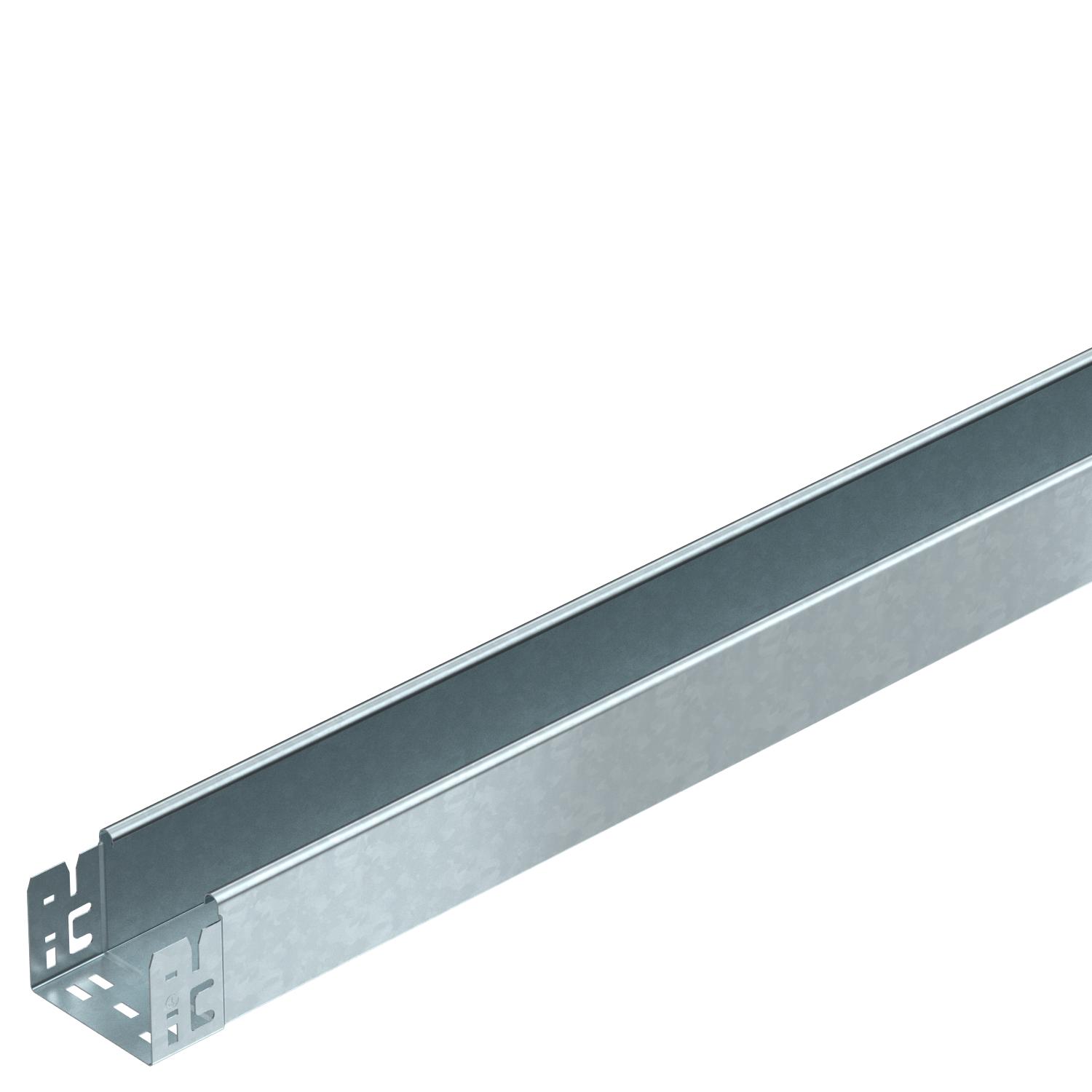

Koryto kablowe MKS-Magic® 85, bez perforacji FT

Nr kat. 6059325 | EAN 4012195831693

3050 mm
85 mm
1 mm
brak
cyjan
Stal
cynkowana metodą zanurzeniową
Opis produktu
Opis produktu
System koryt kablowych nieperforowanych ze zintegrowanym szybkozłączem. Długość użytkowa koryta kablowego wynosi 3000 mm.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 3050 mm
Długość użytkowa 3000 mm
Grubość blachy 1 mm
Kolor cyjan
Materiał Stal
Perforacja boczna brak
Perforacja montażowa w dnie brak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Przekrój poprzeczny 8300 mm²
Przekrój poprzeczny 83 cm²
Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe
Rozstaw podpór 1,5 m 1,75 kN/m
Rozstaw podpór 1,75 m 1,4 kN/m
Rozstaw podpór 2,0 m 1,1 kN/m
Rozstaw podpór 2,5 m 0,5 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 5,6255 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 100 mm
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia zintegrowany łącznik
Wykonanie szerokorozpiętościowe brak
Wymiar 85x100x3050
Wymiar B 100 mm
Wysokość 85 mm
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typ MKSMU 85

Wykres obciążenia koryta kablowego typ MKSMU 85
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Grubość blachy Podtrzymanie funkcji Kolor Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
MKSMU 810 FT 3050 mm 100 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059325
3 m
MKSMU 820 FT 3050 mm 200 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059329
3 m
MKSMU 830 FT 3050 mm 300 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059331
3 m
MKSMU 840 FT 3050 mm 400 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059333
3 m
MKSMU 850 FT 3050 mm 500 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059335
3 m
MKSMU 860 FT 3050 mm 600 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059337
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywka z blokadą obrotową FT Pokrywka z blokadą obrotową FT DRL 100 FT 6051340
3 m
Łuk 45° 85 FT Łuk 45° 85 FT RB 45 810 FT 6036230
1 Sztuka
Łuk 90° 85 FT Łuk 90° 85 FT RB 90 810 FT 6036712
1 Sztuka
Łuk regulowany 85 FT Łuk regulowany 85 FT RB W 810 FT 6037220
1 Sztuka
Trójnik dostawny 60 FT Trójnik dostawny 60 FT RAA 810 FT 6042231
1 Sztuka
Trójnik 85 FT Trójnik 85 FT RT 810 FT 6038230
1 Sztuka
Czwórnik 85 FT Czwórnik 85 FT RK 810 FT 7027431
1 Sztuka
Pokrywa z ryglem obrotowym DD Pokrywa z ryglem obrotowym DD DRL 100 DD 6052703
3 m
Przegroda 85 DD Przegroda 85 DD TSG 85 DD 6062331
3 m
