Koryto kablowe MKS-Magic® 85, bez perforacji FS 3050 | 100 | 85 | 1 | brak | cyjan | Stal | cynkowana metodą Sendzimira
morepic-1 morepic-2 video-1

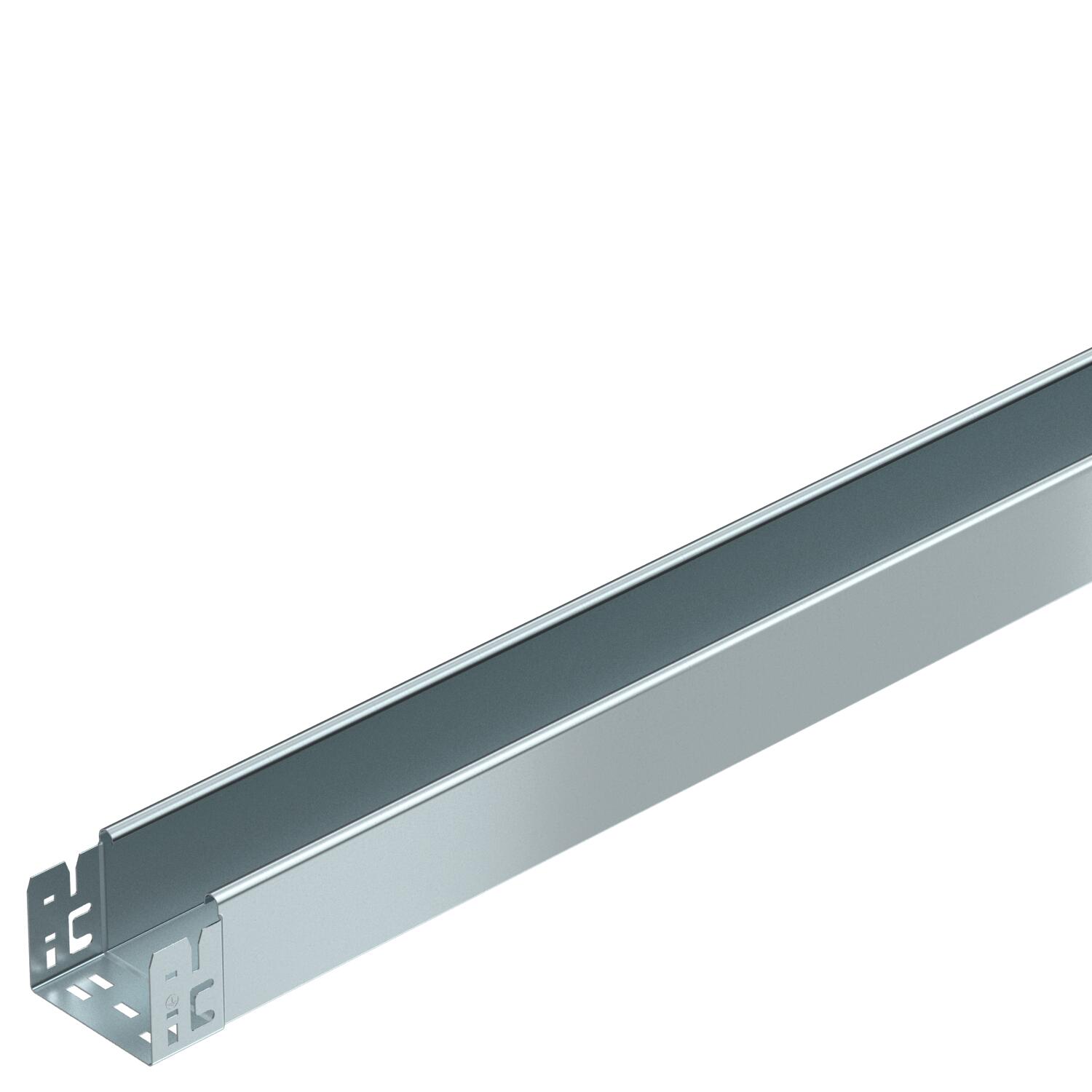

Koryto kablowe MKS-Magic® 85, bez perforacji FS

Nr kat. 6059308 | EAN 4012195831624

3050 mm
85 mm
1 mm
brak
cyjan
Stal
cynkowana metodą Sendzimira
Opis produktu
Opis produktu
System koryt kablowych nieperforowanych ze zintegrowanym szybkozłączem. Długość użytkowa koryta kablowego wynosi 3000 mm.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 3050 mm
Długość użytkowa 3000 mm
Grubość blachy 1 mm
Kolor cyjan
Materiał Stal
Perforacja boczna brak
Perforacja montażowa w dnie brak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 83 cm²
Przekrój poprzeczny 8300 mm²
Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe
Rozstaw podpór 1,5 m 1,75 kN/m
Rozstaw podpór 1,75 m 1,4 kN/m
Rozstaw podpór 2,0 m 1,1 kN/m
Rozstaw podpór 2,5 m 0,5 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 5,3869 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 100 mm
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia zintegrowany łącznik
Wykonanie szerokorozpiętościowe brak
Wymiar 85x100x3050
Wymiar B 100 mm
Wysokość 85 mm
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typ MKSMU 85

Wykres obciążenia koryta kablowego typ MKSMU 85
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Grubość blachy Podtrzymanie funkcji Kolor Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
MKSMU 810 FS 3050 mm 100 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059308
3 m
MKSMU 820 FS 3050 mm 200 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059312
3 m

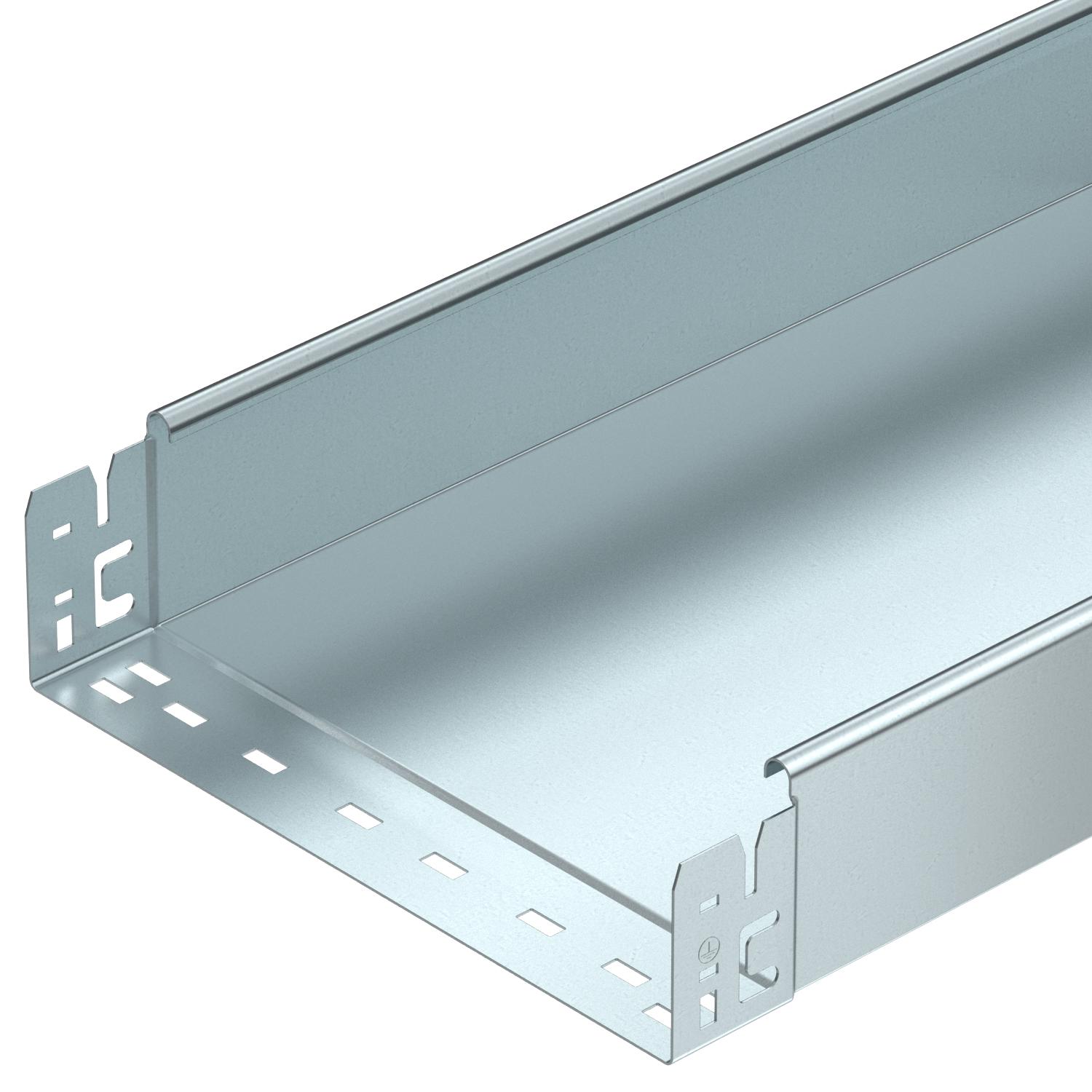

MKSMU 830 FS 3050 mm 300 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059314
3 m
MKSMU 840 FS 3050 mm 400 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059316
3 m
MKSMU 850 FS 3050 mm 500 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059318
3 m
MKSMU 860 FS 3050 mm 600 mm 85 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059320
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łuk 90° 85 FS Łuk 90° 85 FS RB 45 810 FS 6036200
1 Sztuka
Łuk 90° 85 FS Łuk 90° 85 FS RB 90 810 FS 6036700
1 Sztuka
Łuk regulowany 85 FS Łuk regulowany 85 FS RB W 810 FS 6037200
1 Sztuka
Trójnik dostawny 85 FS Trójnik dostawny 85 FS RAA 810 FS 6042131
1 Sztuka
Trójnik 85 FS Trójnik 85 FS RT 810 FS 6038210
1 Sztuka
Czwórnik 85 FS Czwórnik 85 FS RK 810 FS 7027331
1 Sztuka
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 100 FS 6052096
3 m
Przegroda 85 FS Przegroda 85 FS TSG 85 FS 6062114
3 m
