Koryto kablowe MKS-Magic® 60 FT 3050 | 300 | 60 | 1 | brak | cyjan | Stal | cynkowana metodą zanurzeniową

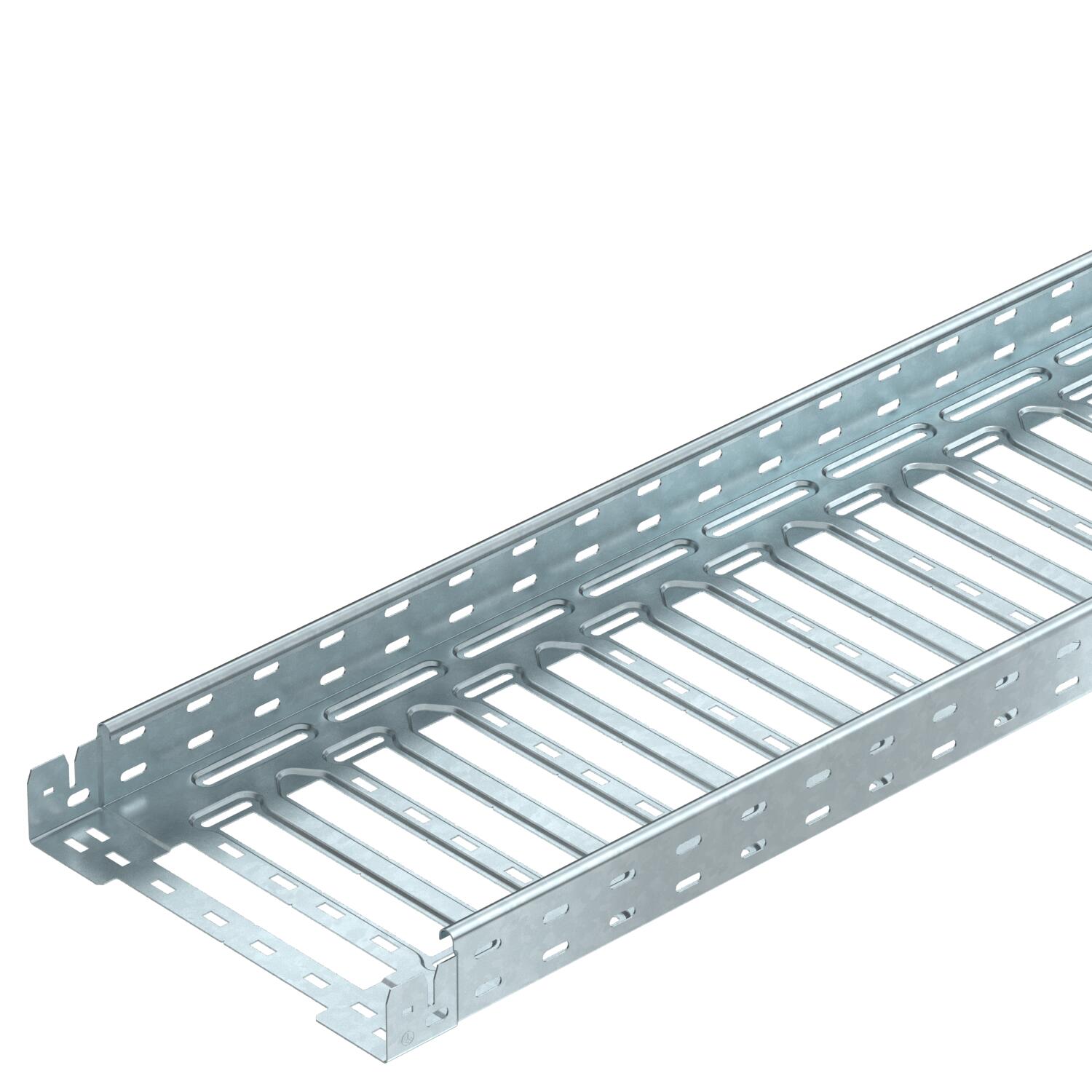

Koryto kablowe MKS-Magic® 60 FT

Nr kat. 6059025 | EAN 4012195830085

Nr kat. / Typ

Długość	3050 mm

Szerokość

Wysokość	60 mm

Grubość blachy	1 mm

Podtrzymanie funkcji	brak

Kolor	cyjan

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

MKSM 60 = System średnio-ciężkich koryt kablowych o wysokości boku 60 mm. Długość użytkowa koryta kablowego wynosi 3000 mm.

Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.

System przepuszczalnych koryt kablowych od szerokości 200 mm zgodny z przepisami VdS 2092 o 30%-wej perforacji do zastosowania poniżej instalacji tryskaczowych.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Wymiary

Długość	3050 mm
Długość użytkowa	3000 mm
Grubość blachy	1 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	178 cm²
Przekrój poprzeczny	17800 mm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rozstaw podpór 1,5 m	1,5 kN/m
Rozstaw podpór 2,0 m	1 kN/m
Rozstaw podpór 2,5 m	0,7 kN/m
Rysunek otworów NATO	brak

Ślad węglowy CO₂ (GWP) od kołyski po bramę	7,9431 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	300 mm
Typ obciążenia wg IEC 61537	Typ II
Tłumienie magnetyczne bez pokrywy	20 dB
Tłumienie magnetyczne z pokrywą	50 dB
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak
Wymiar	60x300x3050
Wymiar B	300 mm
Wymiar L	180 mm
Wymiar x	196 mm
Wymiar y	262 mm
Wysokość	60 mm
Z pokrywą	brak
Zastosowanie instalacji spryskującej	tak

Dane techniczne

Wykres obciążenia koryta kablowego typ MKSM 60

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość blachy	Podtrzymanie funkcji	Kolor	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059018	m	3 m
MKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059020	m	3 m
MKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059022	m	3 m
MKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059025	m	3 m
MKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059027	m	3 m
MKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059029	m	3 m
MKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059032	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywka z blokadą obrotową FT	DRL 300 FT	6051383	m	3 m
Łuk 45° 60 FT	RB 45 630 FT	6036136	Sztuka	1 Sztuka
Łuk 90° 60 FT	RB 90 630 FT	6036596	Sztuka	1 Sztuka
Łuk regulowany 60 FT	RB W 630 FT	6037126	Sztuka	1 Sztuka
Trójnik rozgałęźny 60 FT	RAA 630 FT	6042217	Sztuka	1 Sztuka
Trójnik 60 FT	RT 630 FT	6038136	Sztuka	1 Sztuka
Czwórnik 60 FT	RK 630 FT	7027415	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym DD	DRL 300 DD	6052712	m	3 m
Przegroda 60 DD	TSG 60 DD	6062327	m	3 m
Łuk 90° Magic 60 FT	RBM 90 630 FT	6041156	Sztuka	1 Sztuka
