Koryto kablowe MKS-Magic® 110 FT 3050 | 100 | 110 | 1 | brak | cyjan | Stal | cynkowana metodą zanurzeniową

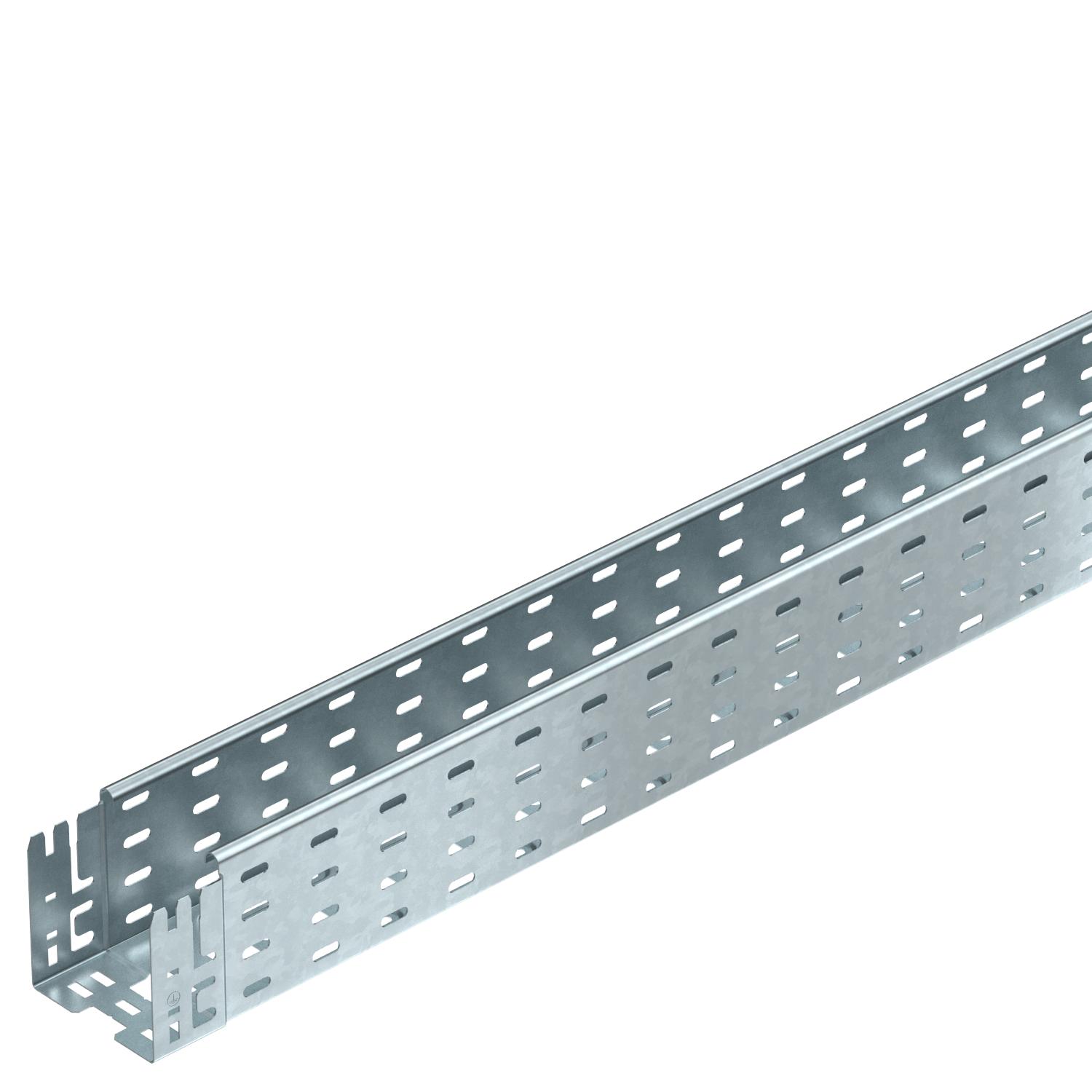

Koryto kablowe MKS-Magic® 110 FT

Nr kat. 6059173 | EAN 4012195831037

Nr kat. / Typ

Długość	3050 mm

Szerokość

Wysokość	110 mm

Grubość blachy	1 mm

Podtrzymanie funkcji	brak

Kolor	cyjan

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

MKSM 110 = System średnio-ciężkich koryt kablowych o wysokości boku 110 mm. Długość użytkowa koryta kablowego wynosi 3000 mm.

Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.

System przepuszczalnych koryt kablowych od szerokości 200 mm zgodny z przepisami VdS 2092 o 30%-wej perforacji do zastosowania poniżej instalacji tryskaczowych.

Dane techniczne

Wymiary

Długość	3050 mm
Długość użytkowa	3000 mm
Grubość blachy	1 mm
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	108 cm²
Przekrój poprzeczny	10800 mm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rozstaw podpór 1,5 m	2 kN/m
Rozstaw podpór 2,0 m	1,5 kN/m
Rozstaw podpór 2,5 m	1,07 kN/m
Rozstaw podpór 3,0 m	0,7 kN/m

Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	6,3725 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	100 mm
Typ obciążenia wg IEC 61537	Typ II
Tłumienie magnetyczne bez pokrywy	20 dB
Tłumienie magnetyczne z pokrywą	50 dB
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak
Wymiar	110x100x3050
Wymiar B	100 mm
Wymiar L	30 mm
Wymiar y	62 mm
Wysokość	110 mm
Z pokrywą	brak

Dane techniczne

Wykres obciążenia koryta kablowego typ MKSM 110

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość blachy	Podtrzymanie funkcji	Kolor	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MKSM 110 FT	3050 mm	100 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059173	m	3 m
MKSM 115 FT	3050 mm	150 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059175	m	3 m
MKSM 120 FT	3050 mm	200 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059177	m	3 m
MKSM 130 FT	3050 mm	300 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059179	m	3 m
MKSM 140 FT	3050 mm	400 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059181	m	3 m
MKSM 150 FT	3050 mm	500 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059183	m	3 m
MKSM 160 FT	3050 mm	600 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą zanurzeniową	6059185	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywka z blokadą obrotową FT	DRL 100 FT	6051340	m	3 m
Łuk 45° 110 FT	RB 45 110 FT	6036330	Sztuka	1 Sztuka
Łuk 90° 110 FT	RB 90 110 FT	6036830	Sztuka	1 Sztuka
Łuk regulowany 110 FT	RB W 110 FT	6037320	Sztuka	1 Sztuka
Trójnik dostawny 110 FT	RAA 110 FT	6042251	Sztuka	1 Sztuka
Trójnik 110 FT	RT 110 FT	6038320	Sztuka	1 Sztuka
Czwórnik 110 FT	RK 110 FT	7027451	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym DD	DRL 100 DD	6052703	m	3 m
Przegroda 110 DD	TSG 110 DD	6062335	m	3 m
