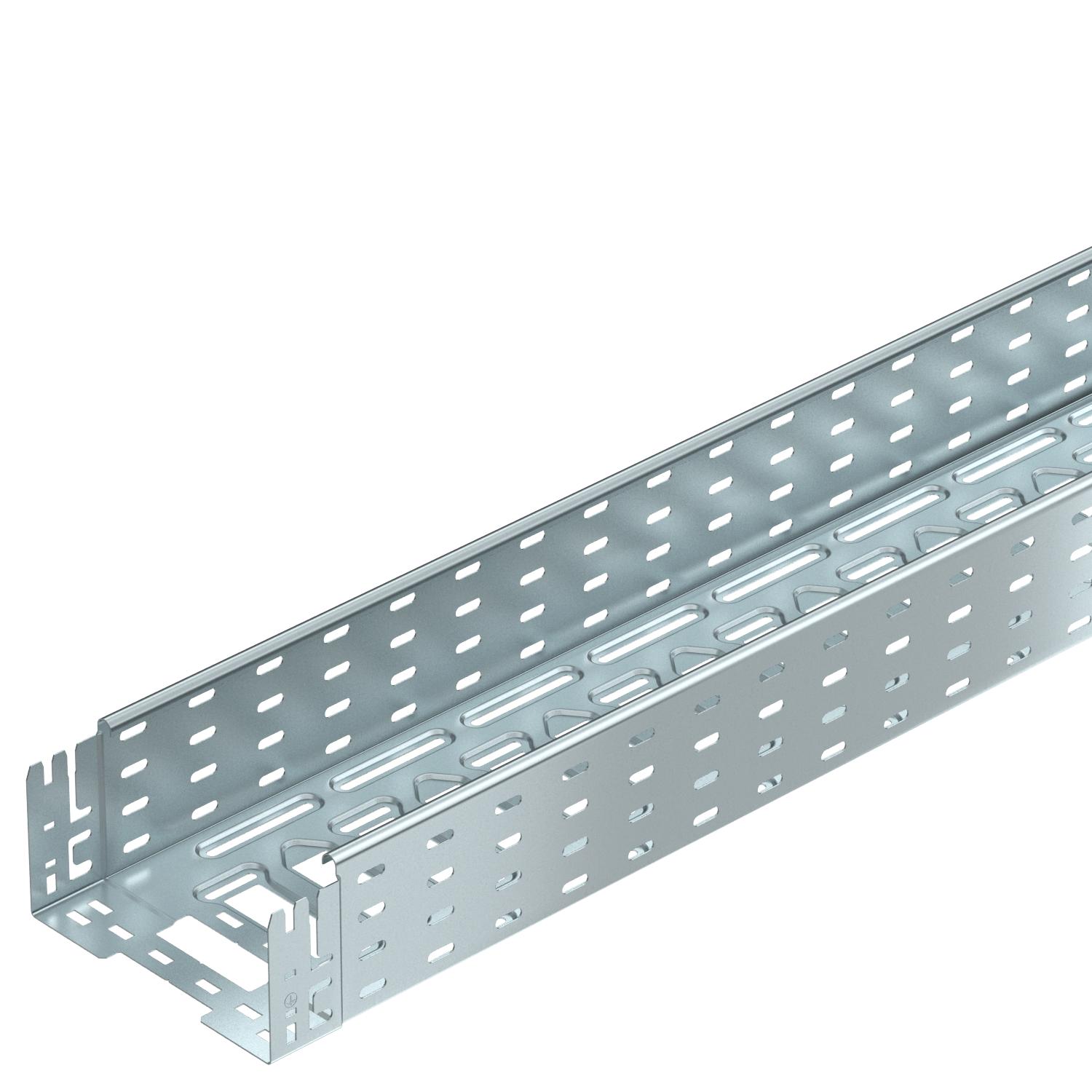

Koryto kablowe MKS-Magic® 110 FS
Nr kat. 6059160 | EAN 4012195830931
- Opis produktu
-
Opis produktuMKSM 110 = System średnio-ciężkich koryt kablowych o wysokości boku 110 mm. Długość użytkowa koryta kablowego wynosi 3000 mm.
Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.
System przepuszczalnych koryt kablowych od szerokości 200 mm zgodny z przepisami VdS 2092 o 30%-wej perforacji do zastosowania poniżej instalacji tryskaczowych.
-
- Dane techniczne
-
Wymiary
Długość 3050 mm Długość użytkowa 3000 mm Grubość blachy 1 mm Klasa obciążenia NEMA 8A Kolor cyjan Materiał Stal Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia cynkowana metodą Sendzimira Przekrój poprzeczny 21800 mm² Przekrój poprzeczny 218 cm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Rozstaw podpór 1,5 m 2 kN/m Rozstaw podpór 2,0 m 1,5 kN/m Rozstaw podpór 2,5 m 1,07 kN/m Rozstaw podpór 3,0 m 0,7 kN/m Rysunek otworów NATO brak Ślad węglowy CO₂ (GWP) od kołyski po bramę 8,0881 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 200 mm Typ obciążenia wg IEC 61537 Typ II Tłumienie magnetyczne bez pokrywy 20 dB Tłumienie magnetyczne z pokrywą 50 dB Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 110x200x3050 Wymiar B 200 mm Wymiar L 80 mm Wymiar x 96 mm Wymiar y 162 mm Wysokość 110 mm Z pokrywą brak Zastosowanie instalacji spryskującej tak Dane techniczne
Wykres obciążenia koryta kablowego typ MKSM 110
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Rozkład obciążenia podczas badania
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
