Koryto kablowe MKS-Magic® 110 FS 3050 | 100 | 110 | 1 | brak | cyjan | Stal | cynkowana metodą Sendzimira

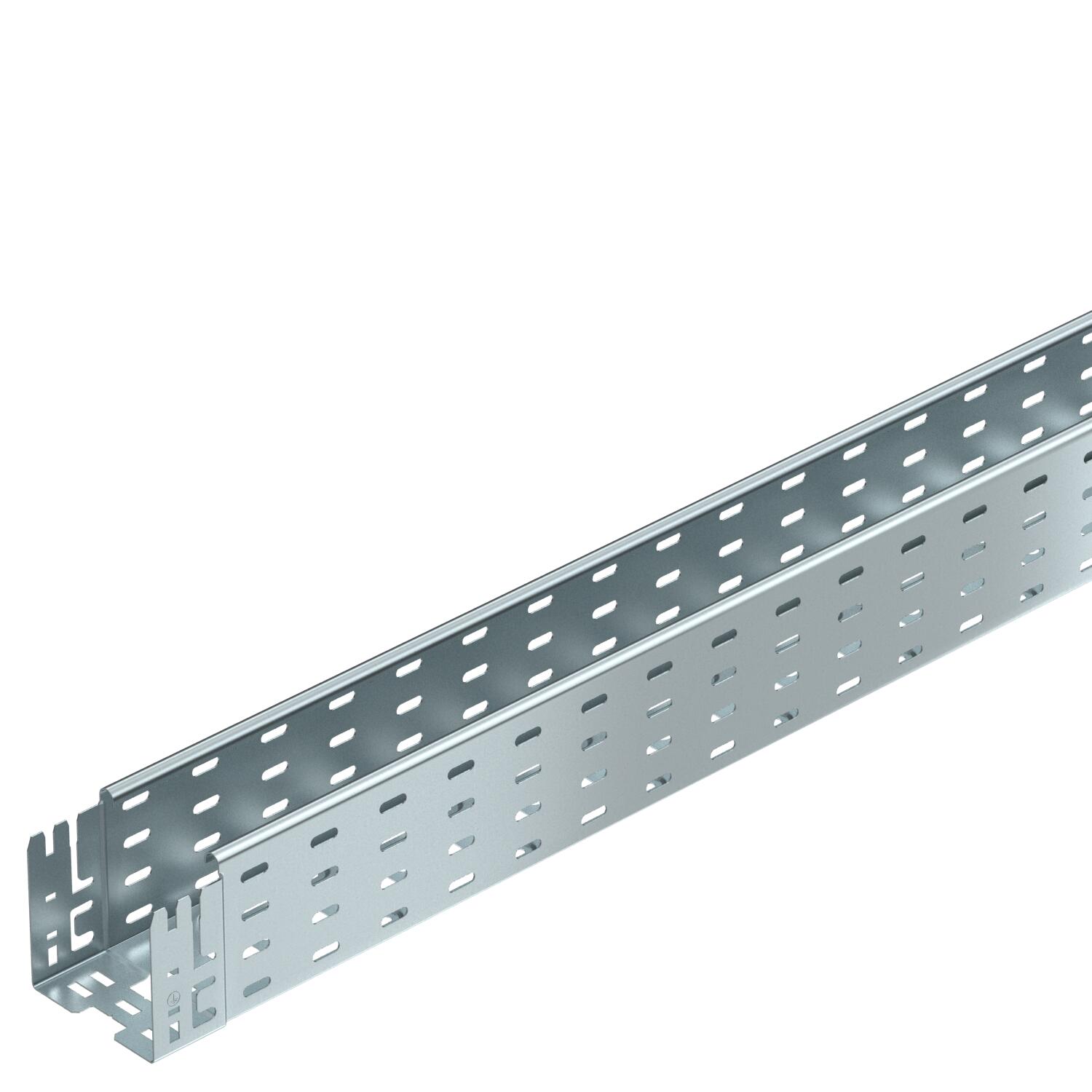

Koryto kablowe MKS-Magic® 110 FS

Nr kat. 6059156 | EAN 4012195830627

Nr kat. / Typ

Długość	3050 mm

Szerokość

Wysokość	110 mm

Grubość blachy	1 mm

Podtrzymanie funkcji	brak

Kolor	cyjan

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

MKSM 110 = System średnio-ciężkich koryt kablowych o wysokości boku 110 mm. Długość użytkowa koryta kablowego wynosi 3000 mm.

Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.

System przepuszczalnych koryt kablowych od szerokości 200 mm zgodny z przepisami VdS 2092 o 30%-wej perforacji do zastosowania poniżej instalacji tryskaczowych.

Dane techniczne

Wymiary

Długość	3050 mm
Długość użytkowa	3000 mm
Grubość blachy	1 mm
Klasa obciążenia NEMA	8A
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	10800 mm²
Przekrój poprzeczny	108 cm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rozstaw podpór 1,5 m	2 kN/m
Rozstaw podpór 2,0 m	1,5 kN/m
Rozstaw podpór 2,5 m	1,07 kN/m

Rozstaw podpór 3,0 m	0,7 kN/m
Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	6,2791 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	100 mm
Typ obciążenia wg IEC 61537	Typ II
Tłumienie magnetyczne bez pokrywy	20 dB
Tłumienie magnetyczne z pokrywą	50 dB
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak
Wymiar	110x100x3050
Wymiar B	100 mm
Wymiar L	30 mm
Wymiar y	62 mm
Wysokość	110 mm
Z pokrywą	brak

Dane techniczne

Wykres obciążenia koryta kablowego typ MKSM 110

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Grubość blachy	Podtrzymanie funkcji	Kolor	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MKSM 110 FS	3050 mm	100 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059156	m	3 m
MKSM 115 FS	3050 mm	150 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059158	m	3 m
MKSM 120 FS	3050 mm	200 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059160	m	3 m
MKSM 130 FS	3050 mm	300 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059162	m	3 m
MKSM 140 FS	3050 mm	400 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059164	m	3 m
MKSM 150 FS	3050 mm	500 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059166	m	3 m
MKSM 160 FS	3050 mm	600 mm	110 mm	1 mm	brak	cyjan	Stal	cynkowana metodą Sendzimira	6059168	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
45° - Łuk 110 FS	RB 45 110 FS	6036300	Sztuka	1 Sztuka
Łuk 90° 110 FS	RB 90 110 FS	6036800	Sztuka	1 Sztuka
Łuk regulowany 110 FS	RB W 110 FS	6037300	Sztuka	1 Sztuka
Trójnik dostawny 110 FS	RAA 110 FS	6042151	Sztuka	1 Sztuka
Trójnik 110 FS	RT 110 FS	6038300	Sztuka	1 Sztuka
Czwórnik 110 FS	RK 110 FS	7027351	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 100 FS	6052096	m	3 m
Przegroda 110 FS	TSG 110 FS	6062122	m	3 m
