Koryto kablowe MKS-Magic® 110, bez perforacji FT 3050 | 200 | 110 | 1 | brak | cyjan | Stal | cynkowana metodą zanurzeniową
morepic-1 morepic-2 video-1

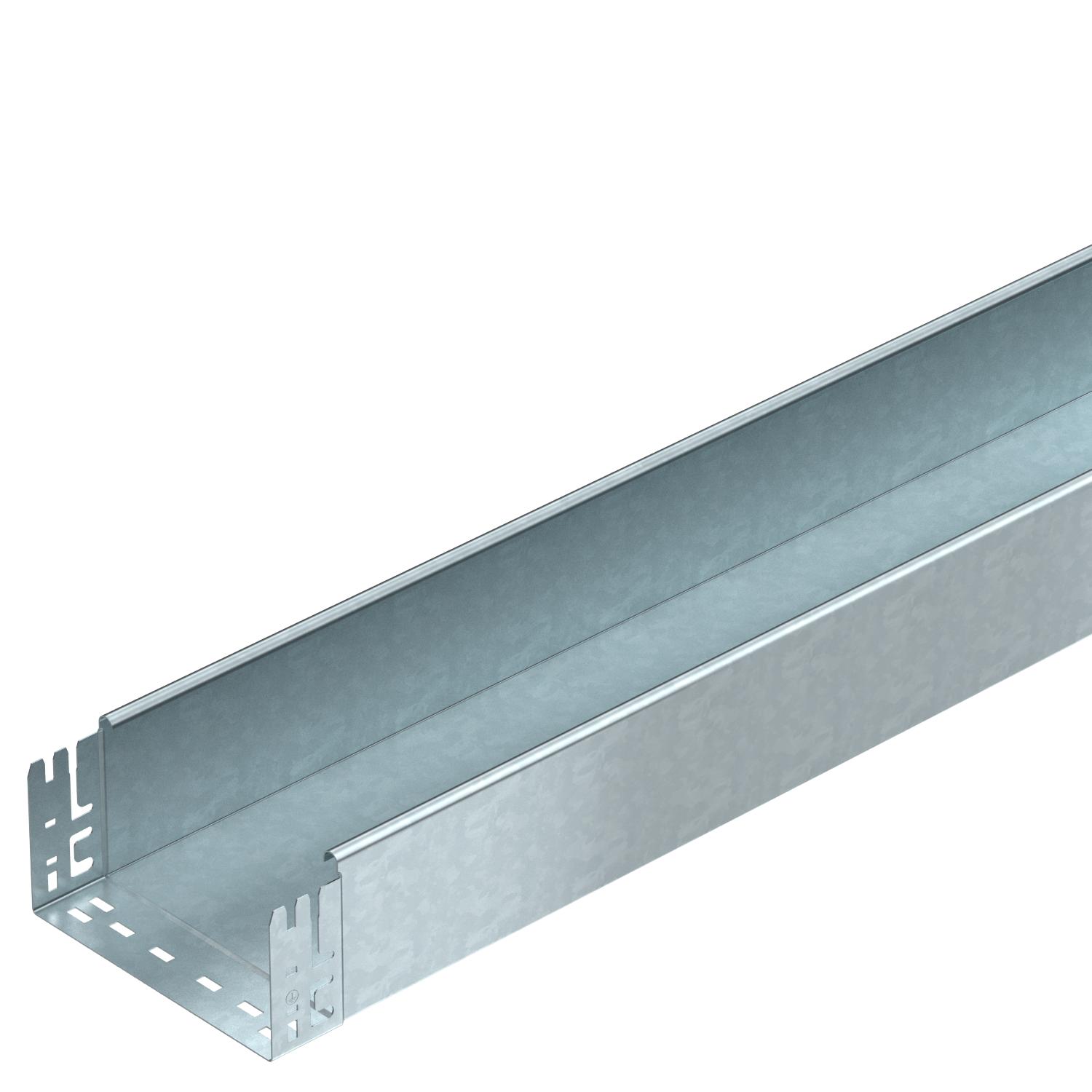

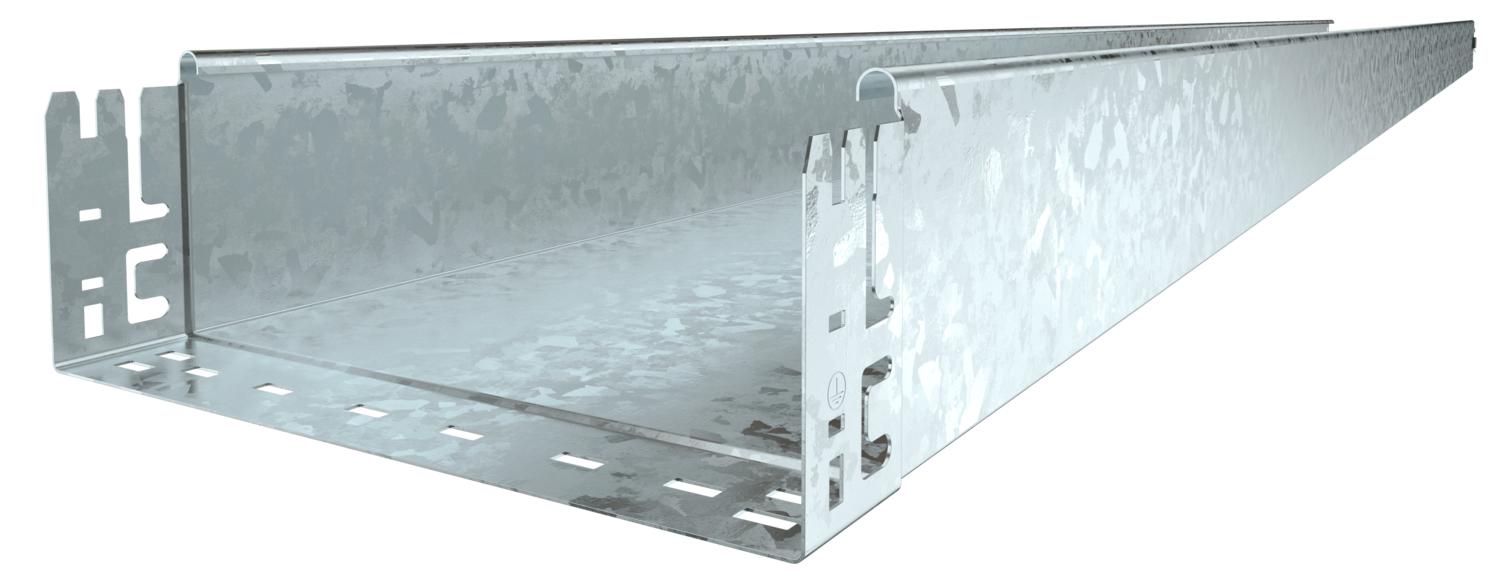

Koryto kablowe MKS-Magic® 110, bez perforacji FT

Nr kat. 6059403 | EAN 4012195832140

3050 mm
110 mm
1 mm
brak
cyjan
Stal
cynkowana metodą zanurzeniową
Opis produktu
Opis produktu
System koryt kablowych nieperforowanych ze zintegrowanym szybkozłączem. Długość użytkowa koryta kablowego wynosi 3000 mm.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 3050 mm
Długość użytkowa 3000 mm
Grubość blachy 1 mm
Kolor cyjan
Materiał Stal
Perforacja boczna brak
Perforacja montażowa w dnie brak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Przekrój poprzeczny 21800 mm²
Przekrój poprzeczny 218 cm²
Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe
Rozstaw podpór 1,5 m 1,85 kN/m
Rozstaw podpór 2,0 m 1,3 kN/m
Rozstaw podpór 2,5 m 0,75 kN/m
Rozstaw podpór 3,0 m 0,6 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 8,4535 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 200 mm
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia zintegrowany łącznik
Wykonanie szerokorozpiętościowe brak
Wymiar 110x200x3050
Wymiar B 200 mm
Wysokość 110 mm
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typ MKSMU 110

Wykres obciążenia koryta kablowego typ MKSMU 110
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Grubość blachy Podtrzymanie funkcji Kolor Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
MKSMU 110 FT 3050 mm 100 mm 110 mm 1 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059399
3 m
MKSMU 115 FT 3050 mm 150 mm 110 mm 1 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059401
3 m
MKSMU 120 FT 3050 mm 200 mm 110 mm 1 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059403
3 m
MKSMU 130 FT 3050 mm 300 mm 110 mm 1 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059405
3 m
MKSMU 140 FT 3050 mm 400 mm 110 mm 1 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059407
3 m
MKSMU 150 FT 3050 mm 500 mm 110 mm 1 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059409
3 m
MKSMU 160 FT 3050 mm 600 mm 110 mm 1 mm brak cyjan Stal cynkowana metodą zanurzeniową 6059411
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywka z blokadą obrotową FT Pokrywka z blokadą obrotową FT DRL 200 FT 6051367
3 m
Łuk 45° 110 FT Łuk 45° 110 FT RB 45 120 FT 6036332
1 Sztuka
Łuk 90° 110 FT Łuk 90° 110 FT RB 90 120 FT 6036834
1 Sztuka
Łuk regulowany 110 FT Łuk regulowany 110 FT RB W 120 FT 6037324
1 Sztuka
Trójnik dostawny 110 FT Trójnik dostawny 110 FT RAA 120 FT 6042255
1 Sztuka
Trójnik 110 FT Trójnik 110 FT RT 120 FT 6038324
1 Sztuka
Czwórnik 110 FT Czwórnik 110 FT RK 120 FT 7027453
1 Sztuka
Pokrywa z ryglem obrotowym DD Pokrywa z ryglem obrotowym DD DRL 200 DD 6052709
3 m
Przegroda 110 DD Przegroda 110 DD TSG 110 DD 6062335
3 m
