Koryto kablowe MKS-Magic® 110, bez perforacji FS 3050 | 500 | 110 | 1 | brak | cyjan | Stal | cynkowana metodą Sendzimira
morepic-1 morepic-2 video-1

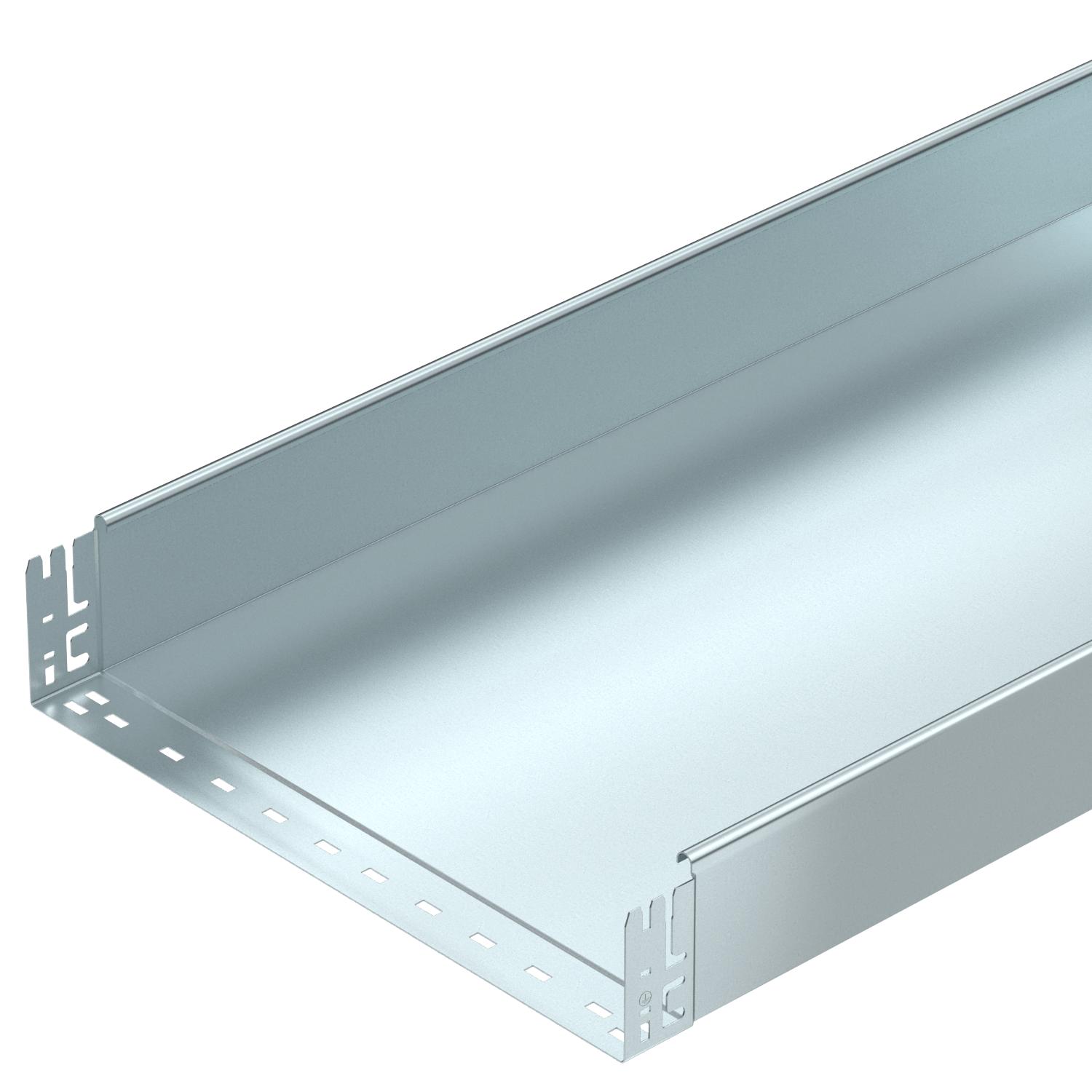

Koryto kablowe MKS-Magic® 110, bez perforacji FS

Nr kat. 6059392 | EAN 4012195832089

3050 mm
110 mm
1 mm
brak
cyjan
Stal
cynkowana metodą Sendzimira
Opis produktu
Opis produktu
System koryt kablowych nieperforowanych ze zintegrowanym szybkozłączem. Długość użytkowa koryta kablowego wynosi 3000 mm.


  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 3050 mm
Długość użytkowa 3000 mm
Grubość blachy 1 mm
Kolor cyjan
Materiał Stal
Perforacja boczna brak
Perforacja montażowa w dnie brak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 548 cm²
Przekrój poprzeczny 54800 mm²
Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe
Rozstaw podpór 1,5 m 1,85 kN/m
Rozstaw podpór 2,0 m 1,3 kN/m
Rozstaw podpór 2,5 m 0,75 kN/m
Rozstaw podpór 3,0 m 0,6 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 13,6775 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 500 mm
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia zintegrowany łącznik
Wykonanie szerokorozpiętościowe brak
Wymiar 110x500x3050
Wymiar B 500 mm
Wysokość 110 mm
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typ MKSMU 110

Wykres obciążenia koryta kablowego typ MKSMU 110
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Grubość blachy Podtrzymanie funkcji Kolor Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
MKSMU 110 FS 3050 mm 100 mm 110 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059382
3 m
MKSMU 115 FS 3050 mm 150 mm 110 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059384
3 m
MKSMU 120 FS 3050 mm 200 mm 110 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059386
3 m
MKSMU 130 FS 3050 mm 300 mm 110 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059388
3 m
MKSMU 140 FS 3050 mm 400 mm 110 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059390
3 m
MKSMU 150 FS 3050 mm 500 mm 110 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059392
3 m
MKSMU 160 FS 3050 mm 600 mm 110 mm 1 mm brak cyjan Stal cynkowana metodą Sendzimira 6059394
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
45° - Łuk 110 FS 45° - Łuk 110 FS RB 45 150 FS 6036308
1 Sztuka
Łuk 90° 110 FS Łuk 90° 110 FS RB 90 150 FS 6036810
1 Sztuka
Łuk regulowany 110 FS Łuk regulowany 110 FS RB W 150 FS 6037310
1 Sztuka
Trójnik dostawny 110 FS Trójnik dostawny 110 FS RAA 150 FS 6042161
1 Sztuka
Trójnik 110 FS Trójnik 110 FS RT 150 FS 6038310
1 Sztuka
Czwórnik 110 FS Czwórnik 110 FS RK 150 FS 7027361
1 Sztuka
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 500 FS 6052509
3 m
Przegroda 110 FS Przegroda 110 FS TSG 110 FS 6062122
3 m
