Koryto kablowe MKS-Magic® 110, bez perforacji A2 3050 | 600 | 110 | 1 | brak | stal szlachetna | stal nierdzewna 1.4301 | pusty, po obróbce
morepic-1 morepic-2 video-1

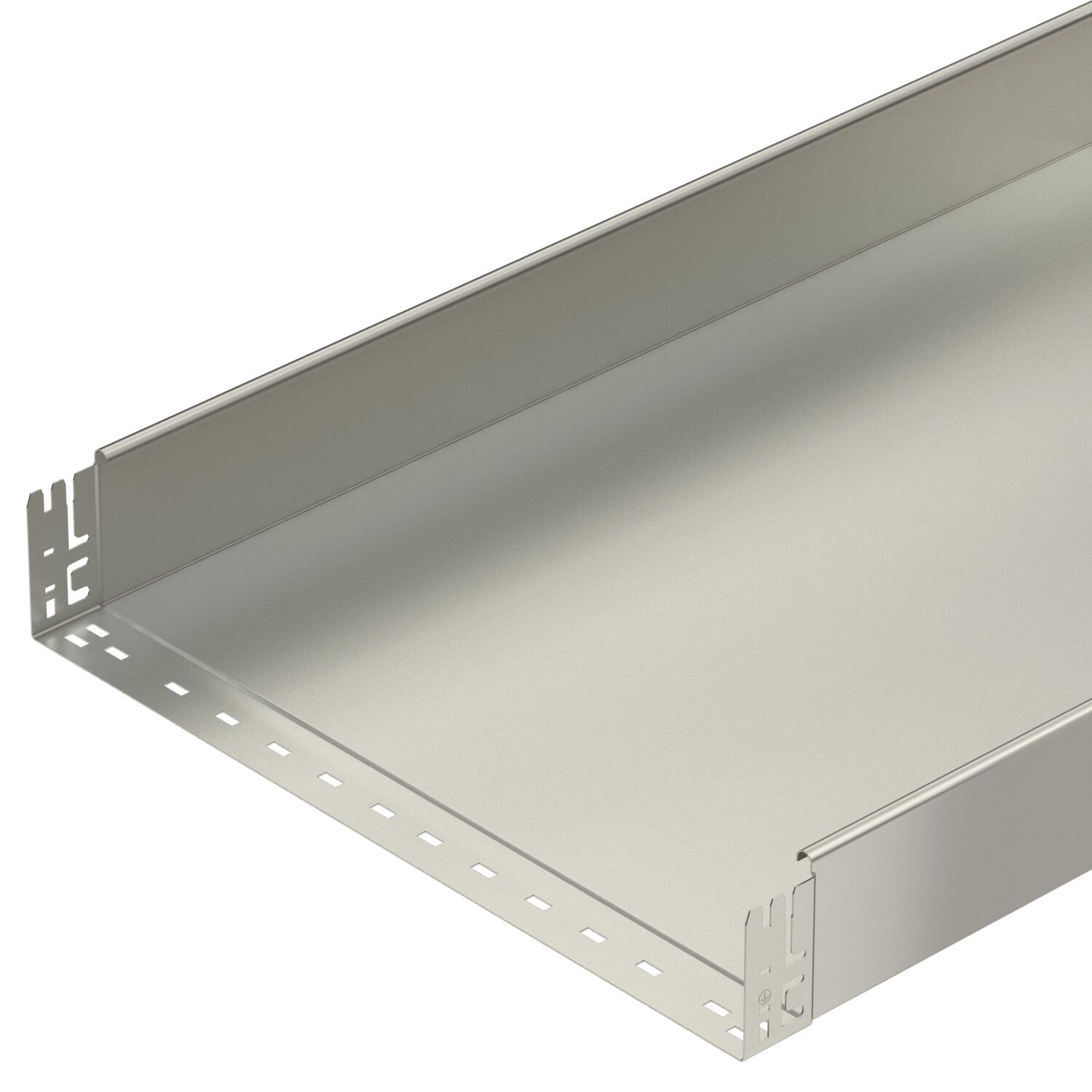

Koryto kablowe MKS-Magic® 110, bez perforacji A2

Nr kat. 6059428 | EAN 4012195832355

3050 mm
110 mm
1 mm
brak
stal szlachetna
stal nierdzewna 1.4301
pusty, po obróbce
Opis produktu
Opis produktu
System koryt kablowych nieperforowanych ze zintegrowanym szybkozłączem. Długość użytkowa koryta kablowego wynosi 3000 mm.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 3050 mm
Długość użytkowa 3000 mm
Grubość blachy 1 mm
Kolor stal szlachetna
Materiał stal nierdzewna 1.4301
Perforacja boczna brak
Perforacja montażowa w dnie brak
Podtrzymanie funkcji brak
Powierzchnia pusty, po obróbce
Przekrój poprzeczny 655 cm²
Przekrój poprzeczny 65500 mm²
Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe
Rozstaw podpór 1,5 m 1,85 kN/m
Rozstaw podpór 2,0 m 1,3 kN/m
Rozstaw podpór 2,5 m 0,75 kN/m
Rozstaw podpór 3,0 m 0,6 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 35,0369 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 600 mm
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia zintegrowany łącznik
Wykonanie szerokorozpiętościowe brak
Wymiar 110x600x3050
Wymiar B 600 mm
Wysokość 110 mm
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typ MKSMU 110

Wykres obciążenia koryta kablowego typ MKSMU 110
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Grubość blachy Podtrzymanie funkcji Kolor Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
MKSMU 110 A2 3050 mm 100 mm 110 mm 1 mm brak stal szlachetna stal nierdzewna 1.4301 pusty, po obróbce 6059416
3 m
MKSMU 120 A2 3050 mm 200 mm 110 mm 1 mm brak stal szlachetna stal nierdzewna 1.4301 pusty, po obróbce 6059420
3 m
MKSMU 130 A2 3050 mm 300 mm 110 mm 1 mm brak stal szlachetna stal nierdzewna 1.4301 pusty, po obróbce 6059422
3 m
MKSMU 140 A2 3050 mm 400 mm 110 mm 1 mm brak stal szlachetna stal nierdzewna 1.4301 pusty, po obróbce 6059424
3 m
MKSMU 150 A2 3050 mm 500 mm 110 mm 1 mm brak stal szlachetna stal nierdzewna 1.4301 pusty, po obróbce 6059426
3 m
MKSMU 160 A2 3050 mm 600 mm 110 mm 1 mm brak stal szlachetna stal nierdzewna 1.4301 pusty, po obróbce 6059428
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łuk 90° 110 A2 Łuk 90° 110 A2 RB 90 160 A2 6036870
1 Sztuka
Trójnik rozgałęźny 110 A2 Trójnik rozgałęźny 110 A2 RAA 160 A2 6042355
1 Sztuka
Trójnik 110/600 A2 Trójnik 110/600 A2 RT 160 A2 6038370
1 Sztuka
Pokrywa z ryglem obrotowym A2 Pokrywa z ryglem obrotowym A2 DRL 600 A2 6052975
3 m
