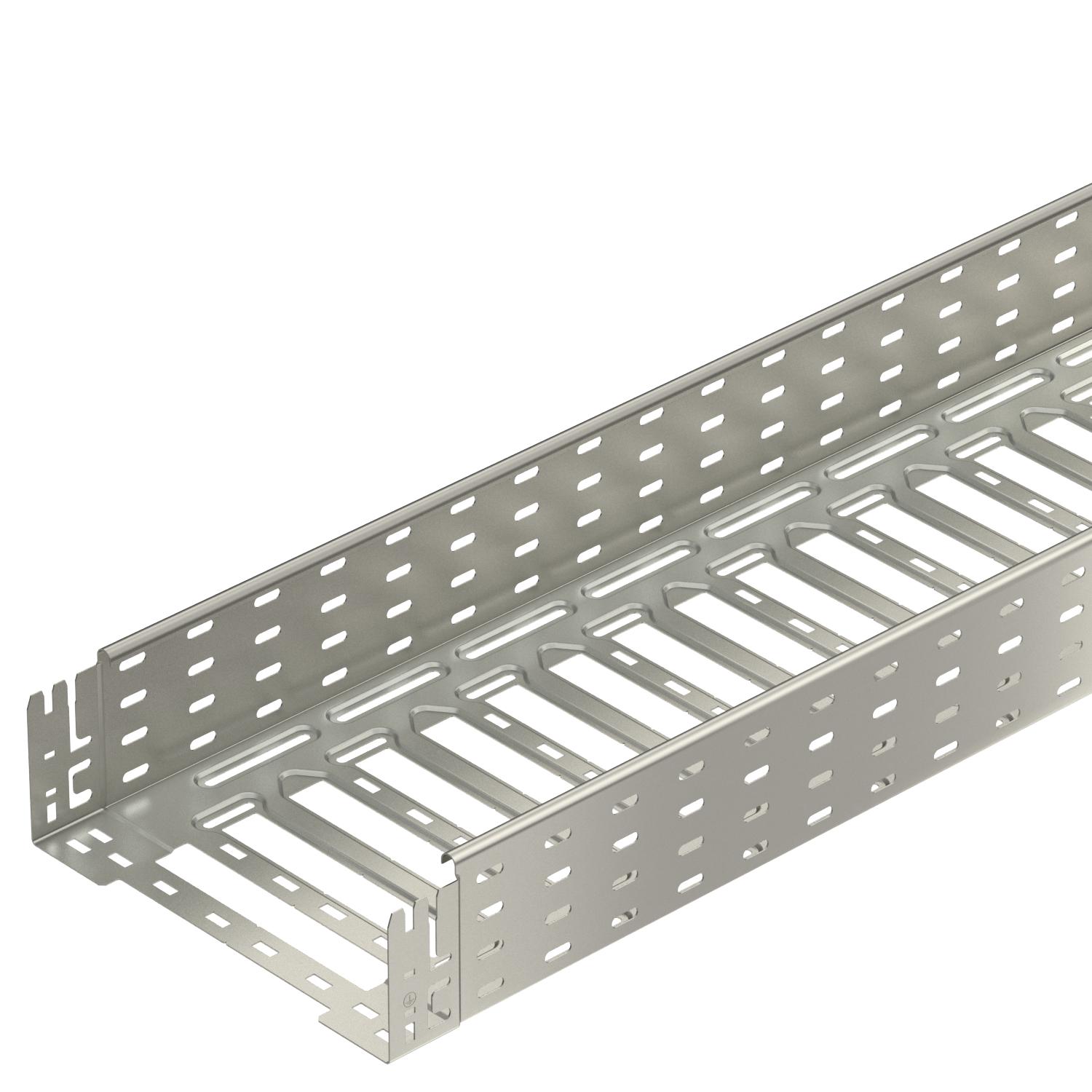

Koryto kablowe MKS-Magic® 110 A2
Nr kat. 6059196 | EAN 4012195831181
- Opis produktu
-
Opis produktuDługość użytkowa koryta kablowego wynosi 3000 mm.
Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.
System przepuszczalnych koryt kablowych od szerokości 200 mm zgodny z przepisami VdS 2092 o 30%-wej perforacji do zastosowania poniżej instalacji tryskaczowych.
-
- Dane techniczne
-
Wymiary
Długość 3050 mm Długość użytkowa 3000 mm Grubość blachy 1 mm Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Przekrój poprzeczny 32800 mm² Przekrój poprzeczny 328 cm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Rozstaw podpór 1,5 m 1,45 kN/m Rozstaw podpór 2,0 m 1,2 kN/m Rozstaw podpór 2,5 m 0,95 kN/m Rozstaw podpór 3,0 m 0,7 kN/m Rysunek otworów NATO brak Ślad węglowy CO₂ (GWP) od kołyski po bramę 21,1447 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 300 mm Typ obciążenia wg IEC 61537 Typ II Tłumienie magnetyczne bez pokrywy 20 dB Tłumienie magnetyczne z pokrywą 50 dB Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 110x300x3050 Wymiar B 300 mm Wymiar L 180 mm Wymiar x 196 mm Wymiar y 262 mm Wysokość 110 mm Z pokrywą brak Zastosowanie instalacji spryskującej tak Dane techniczne
Wykres obciążenia koryta kablowego typ MKSM 110
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Rozkład obciążenia podczas badania
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

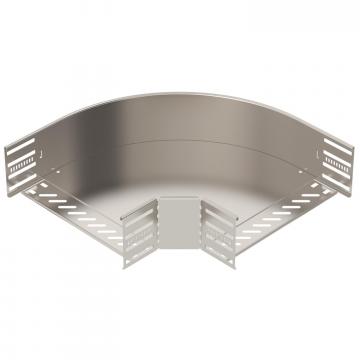

Łuk 90° 110 A2
RB 90 130 A2 6036864 1 Sztuka

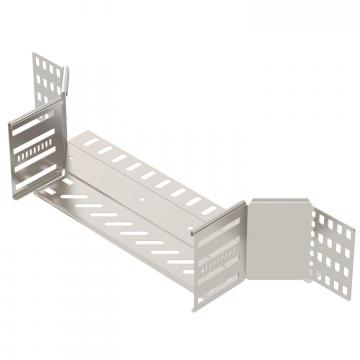

Trójnik rozgałęźny 110 A2
RAA 130 A2 6042349 1 Sztuka

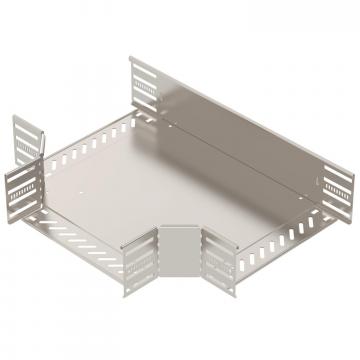

Trójnik 110/300 A2
RT 130 A2 6038364 1 Sztuka
Pokrywa z ryglem obrotowym A2
DRL 300 A2 6052908 3 m - Do pobrania
-
