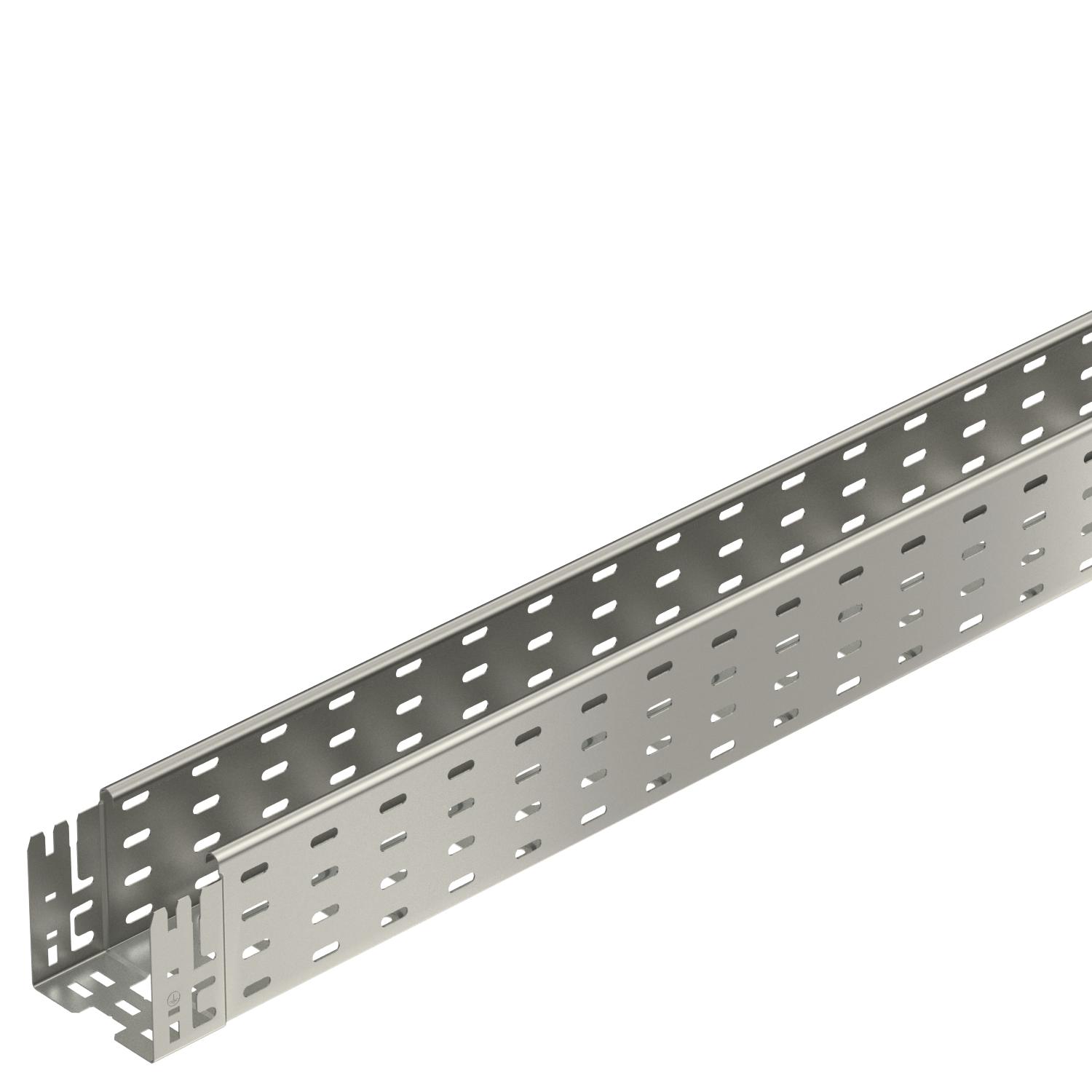

Koryto kablowe MKS-Magic® 110 A2
Nr kat. 6059190 | EAN 4012195831150
- Opis produktu
-
Opis produktuDługość użytkowa koryta kablowego wynosi 3000 mm.
Koryto posiada ciągłą perforację boczną 7 x 20 mm do montażu dodatkowych elementów przyłączeniowych i montażowych.
System przepuszczalnych koryt kablowych od szerokości 200 mm zgodny z przepisami VdS 2092 o 30%-wej perforacji do zastosowania poniżej instalacji tryskaczowych.
-
- Dane techniczne
-
Wymiary
Długość 3050 mm Długość użytkowa 3000 mm Grubość blachy 1 mm Kolor stal szlachetna Materiał stal nierdzewna 1.4301 Perforacja boczna tak Perforacja montażowa w dnie tak Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Przekrój poprzeczny 10800 mm² Przekrój poprzeczny 108 cm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Rozstaw podpór 1,5 m 2 kN/m Rozstaw podpór 2,0 m 1,5 kN/m Rozstaw podpór 2,5 m 1,07 kN/m Rozstaw podpór 3,0 m 0,7 kN/m Rysunek otworów NATO brak Ślad węglowy CO₂ (GWP) od kołyski po bramę 13,4006 kg CO₂e / 1 Metr Stal nierdzewna, wytrawiana brak Szerokość 100 mm Typ obciążenia wg IEC 61537 Typ II Tłumienie magnetyczne bez pokrywy 20 dB Tłumienie magnetyczne z pokrywą 50 dB Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 110x100x3050 Wymiar B 100 mm Wymiar L 30 mm Wymiar y 62 mm Wysokość 110 mm Z pokrywą brak Dane techniczne
Wykres obciążenia koryta kablowego typ MKSM 110
-
Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
-
Odstęp pomiędzy podporami w m
-
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
-
Rozkład obciążenia podczas badania
-
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
-
Wykres ugięcia trasy w zależności od rozstawu podpór
-
- Wszystkie typy
-
Wszystkie typy
-
Akcesoria systemowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łuk 90° 110 A2
RB 90 110 A2 6036860 1 Sztuka
Trójnik rozgałęźny 110 A2
RAA 110 A2 6042345 1 Sztuka
Trójnik 110/100 A2
RT 110 A2 6038360 1 Sztuka
Pokrywa z ryglem obrotowym A2
DRL 100 A2 6052878 3 m - Do pobrania
-
