Koryto kablowe MKS 85 FS 3000 | 400 | 1 | brak | Stal | cynkowana metodą Sendzimira
morepic-1 morepic-2 video-1

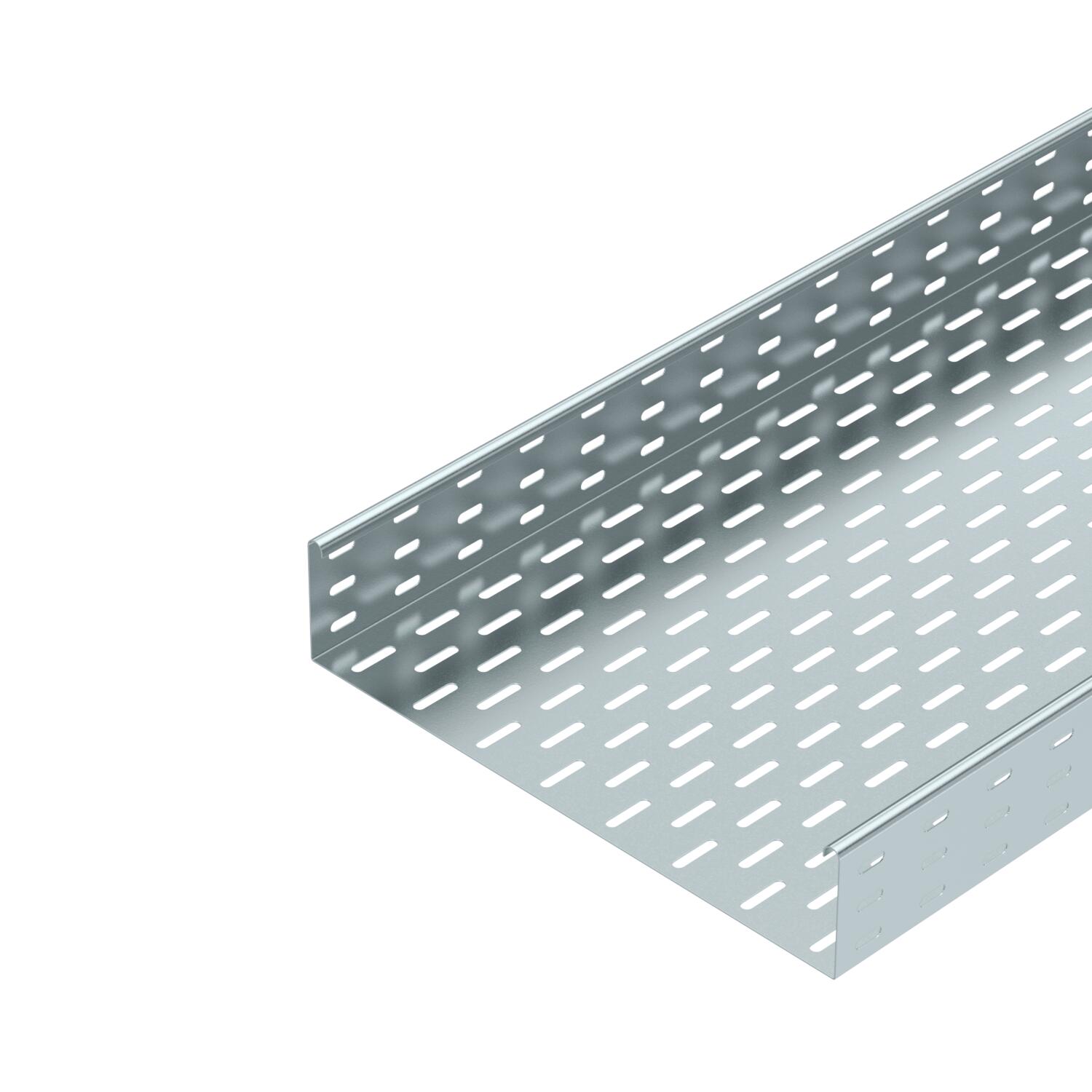

Koryto kablowe MKS 85 FS

Nr kat. 6057403 | EAN 4012196060917

3000 mm
1 mm
brak
Stal
cynkowana metodą Sendzimira
Opis produktu
Opis produktu
MKS 85 = System średnio-ciężkich koryt kablowych o wysokości boku 85 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 3000 mm
Długość 10 ft
Grubość blachy 1 mm
Grubość blachy 0,04 in
Kolor cyjan
Maß W 400 mm
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 338 cm²
Przekrój poprzeczny 33800 mm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 1,5 m 1,75 kN/m
Rozstaw podpór 1,75 m 1,4 kN/m
Rozstaw podpór 2,0 m 1,1 kN/m
Rozstaw podpór 2,5 m 0,5 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 11,2512 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 400 mm
Szerokość 16 in
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia dostarczony łącznik
Wykonanie szerokorozpiętościowe brak

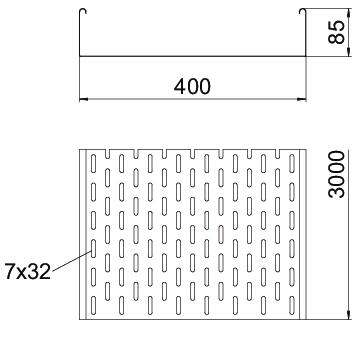

Wymiar 85x400x3000
Wymiar 85 x 400
Wymiar B 400 mm
Wysokość 85 mm
Wysokość 3 in
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typ MKS 85

Wykres obciążenia koryta kablowego typ MKS 85
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
  • od szerokości 300 mm z listwą dylatacyjną SSLB od szerokości 300 mm z listwą dylatacyjną SSLB
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
MKS 810 FS 3000 mm 100 mm 1 mm brak Stal cynkowana metodą Sendzimira 6057101
3 m
MKS 820 FS 3000 mm 200 mm 1 mm brak Stal cynkowana metodą Sendzimira 6057209
3 m
MKS 830 FS 3000 mm 300 mm 1 mm brak Stal cynkowana metodą Sendzimira 6057306
3 m
MKS 840 FS 3000 mm 400 mm 1 mm brak Stal cynkowana metodą Sendzimira 6057403
3 m
MKS 850 FS 3000 mm 500 mm 1 mm brak Stal cynkowana metodą Sendzimira 6057500
3 m
MKS 860 FS 3000 mm 600 mm 1 mm brak Stal cynkowana metodą Sendzimira 6057535
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy FS Łącznik wzdłużno-kątowy FS RLVL 85 FS 6067123
10 Sztuka
Listwa stykowa FS Listwa stykowa FS SSLB 400 FS 7070221
20 Sztuka

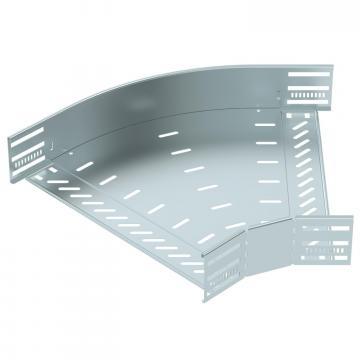

Łuk 90° 85 FS Łuk 90° 85 FS RB 45 840 FS 6036206
1 Sztuka

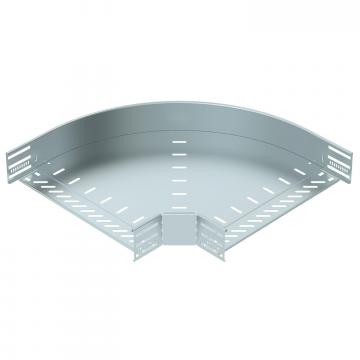

Łuk 90° 85 FS Łuk 90° 85 FS RB 90 840 FS 6036706
1 Sztuka

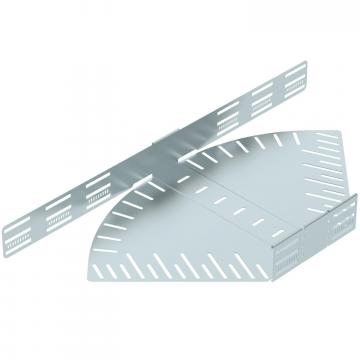

Łuk regulowany 85 FS Łuk regulowany 85 FS RB W 840 FS 6037206
1 Sztuka

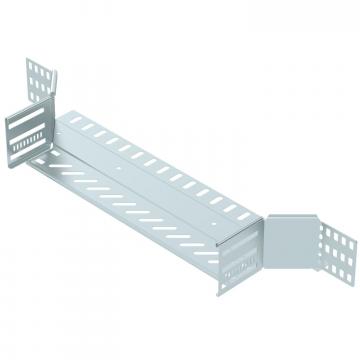

Trójnik dostawny 85 FS Trójnik dostawny 85 FS RAA 840 FS 6042137
1 Sztuka

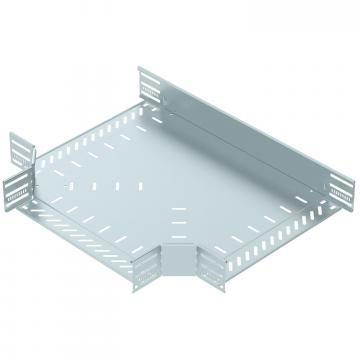

Trójnik 85 FS Trójnik 85 FS RT 840 FS 6038216
1 Sztuka

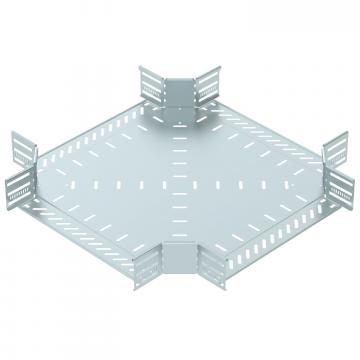

Czwórnik 85 FS Czwórnik 85 FS RK 840 FS 7027337
1 Sztuka
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 400 FS 6052401
3 m
Przegroda 85 FS Przegroda 85 FS TSG 85 FS 6062114
3 m
