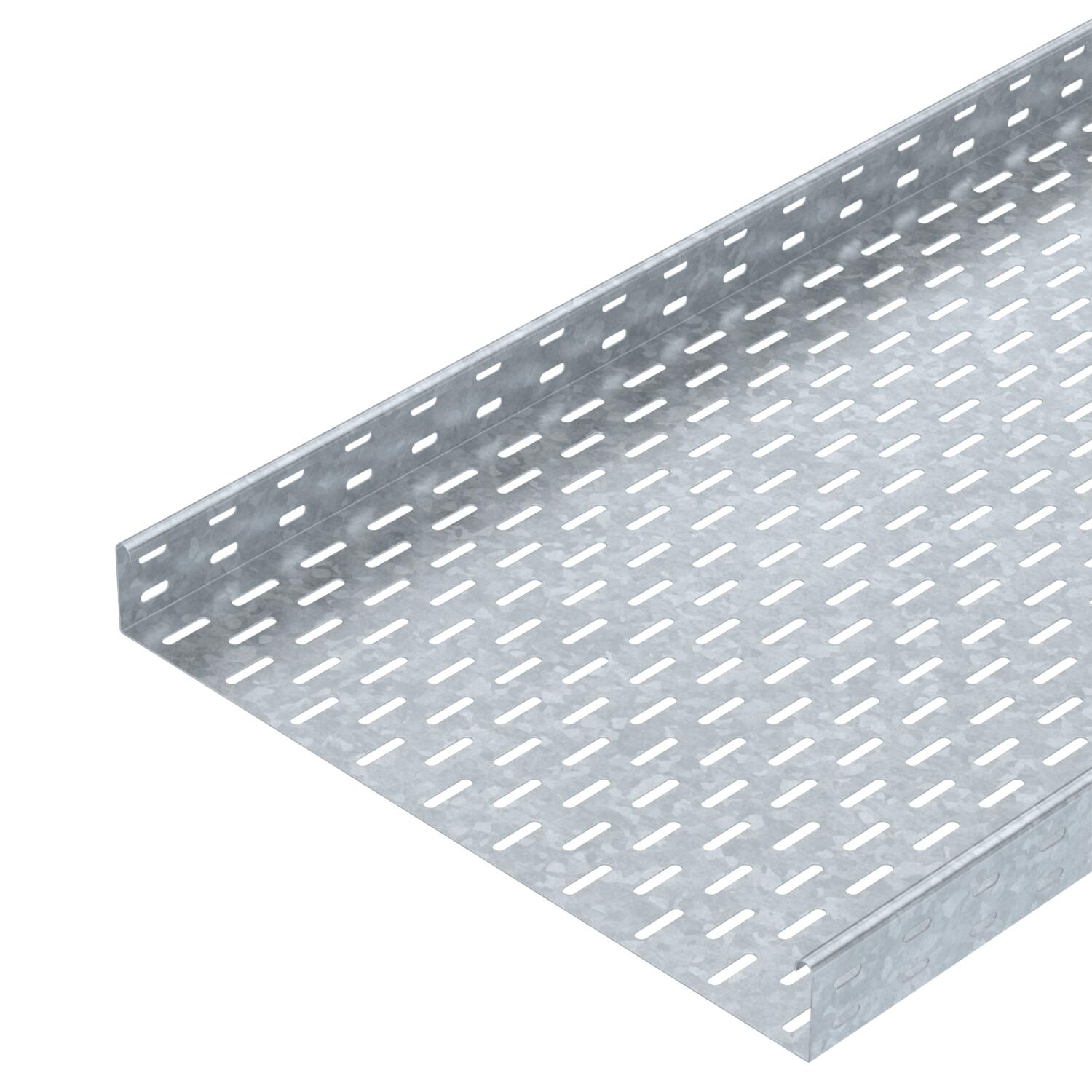

Koryto kablowe MKS 60 FT

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość blachy	1 mm

Podtrzymanie funkcji	brak

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

MKS 60 = System średniociężkich koryt kablowych o 60 mm Wysokość burty.

Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Długość	3000 mm
Długość	10 ft
Grubość blachy	0,04 in
Grubość blachy	1 mm
Kolor	cyjan
Maß W	500 mm
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	29800 mm²
Przekrój poprzeczny	298 cm²
Rodzaj złącza kablowego systemu nośnego	przykręcane
Rozstaw podpór 1,5 m	1,5 kN/m
Rozstaw podpór 1,75 m	1,25 kN/m

Rozstaw podpór 2,0 m	1 kN/m
Rozstaw podpór 2,5 m	0,5 kN/m
Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	11,8242 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	500 mm
Szerokość	20 in
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	bez łącznika
Wykonanie szerokorozpiętościowe	brak

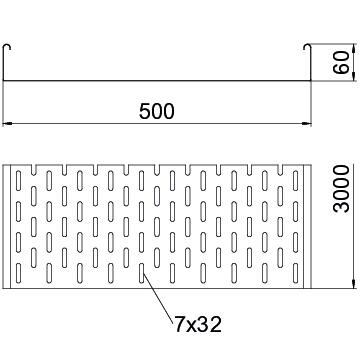

Wymiar	60 x 500
Wymiar	60x500x3000
Wymiar B	500 mm
Wysokość	2 in
Wysokość	60 mm
Z pokrywą	brak

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Grubość blachy	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MKS 610 FT	3000 mm	100 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6055532	m	3 m
MKS 615 FT	3000 mm	150 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6055559	m	3 m
MKS 620 FT	3000 mm	200 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6055575	m	3 m
MKS 630 FT	3000 mm	300 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6055613	m	3 m
MKS 640 FT	3000 mm	400 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6055664	m	3 m
MKS 650 FT	3000 mm	500 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6055699	m	3 m
MKS 660 FT	3000 mm	600 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6055710	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik wzdłużny FT	RLVK 60 FT	6067603	Sztuka	10 Sztuka
Listwa stykowa DD	SSLB 500 DD	7070326	Sztuka	20 Sztuka
Pokrywa z ryglem obrotowym FT	DRL 500 FT	6051448	m	3 m
Łuk 45° 60 FT	RB 45 650 FT	6036140	Sztuka	1 Sztuka
Łuk 90° 60 FT	RB 90 650 FT	6036600	Sztuka	1 Sztuka
Łuk regulowany 60 FT	RB W 650 FT	6037130	Sztuka	1 Sztuka
Trójnik rozgałęźny 60 FT	RAA 650 FT	6042221	Sztuka	1 Sztuka
Trójnik 60 FT	RT 650 FT	6038140	Sztuka	1 Sztuka
Czwórnik 60 FT	RK 650 FT	7027419	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym DD	DRL 500 DD	6052718	m	3 m
Przegroda 60 DD	TSG 60 DD	6062327	m	3 m
45° - Łuk 60 FT	RB 45 650 FT	7066503	Sztuka	1 Sztuka
