Koryto kablowe MKS 60 A2 3000 | 400 | 1 | brak | stal nierdzewna 1.4301 | pusty, po obróbce
morepic-1 morepic-2 video-1

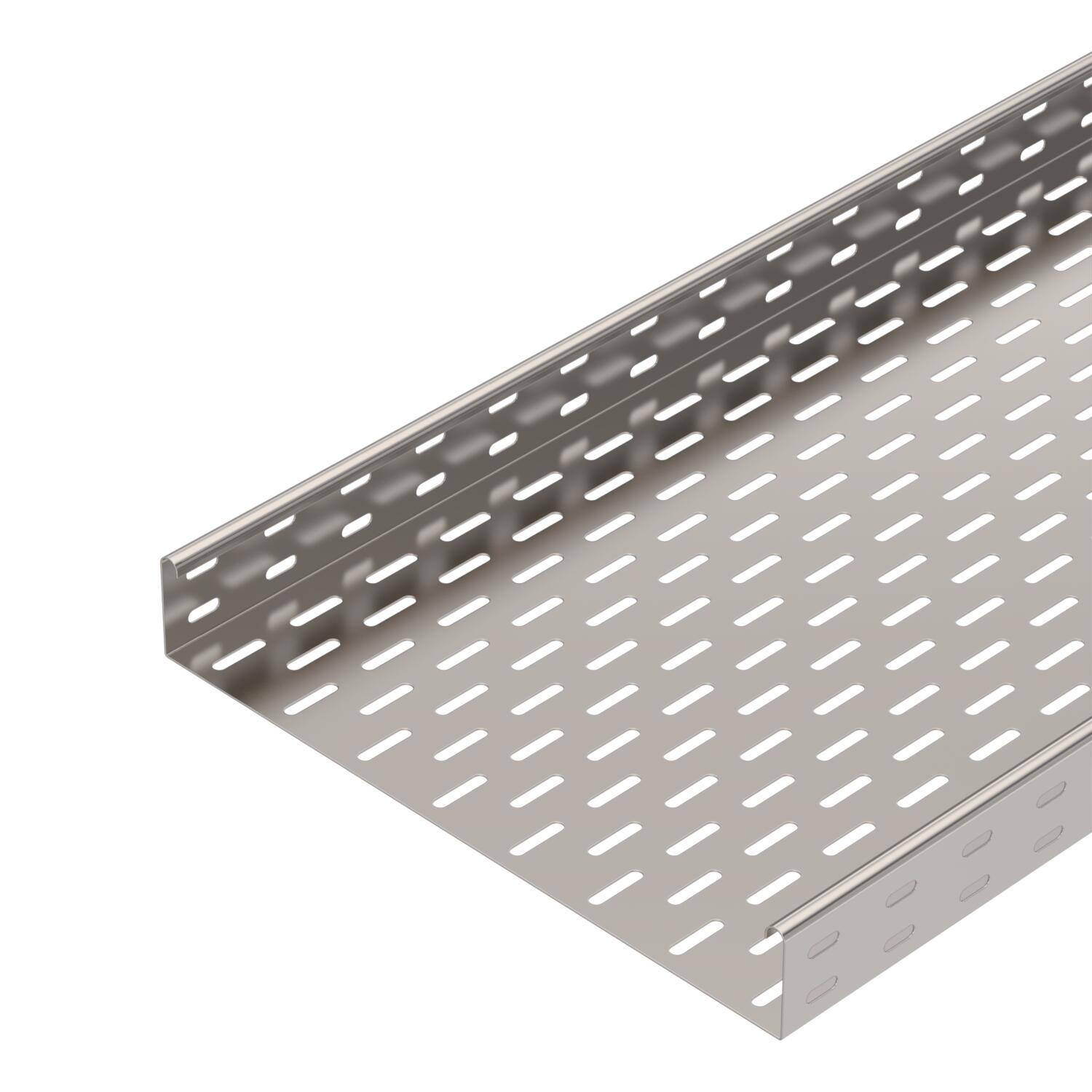

Koryto kablowe MKS 60 A2

Nr kat. 6056059 | EAN 4012196389476

3000 mm
1 mm
brak
stal nierdzewna 1.4301
pusty, po obróbce
Opis produktu
Opis produktu
MKS 60 = System średnio-ciężkich koryt kablowych o wysokości boku 60 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 10 ft
Długość 3000 mm
Grubość blachy 0,04 in
Grubość blachy 1 mm
Kolor stal szlachetna
Maß W 400 mm
Materiał stal nierdzewna 1.4301
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia pusty, po obróbce
Przekrój poprzeczny 238 cm²
Przekrój poprzeczny 23800 mm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 1,5 m 1,5 kN/m
Rozstaw podpór 1,75 m 1,25 kN/m
Rozstaw podpór 2,0 m 1 kN/m
Rozstaw podpór 2,5 m 0,5 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 21,1376 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 400 mm
Szerokość 16 in
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak

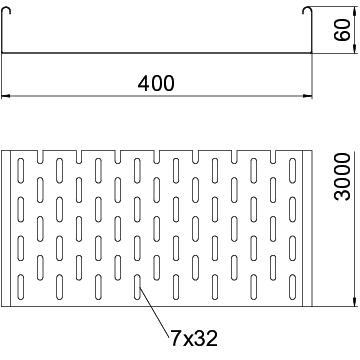

Wymiar 60x400x3000
Wymiar B 400 mm
Wysokość 60 mm
Wysokość 2 in
Z pokrywą brak

Dane techniczne

Wykres obciążenia korytka kablowego typu MKS 60 VA

Wykres obciążenia korytka kablowego typu MKS 60 VA
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
MKS 610 A2 3000 mm 100 mm 1 mm brak stal nierdzewna 1.4301 pusty, po obróbce 6056016
3 m
MKS 620 A2 3000 mm 200 mm 1 mm brak stal nierdzewna 1.4301 pusty, po obróbce 6056024
3 m
MKS 630 A2 3000 mm 300 mm 1 mm brak stal nierdzewna 1.4301 pusty, po obróbce 6056040
3 m
MKS 640 A2 3000 mm 400 mm 1 mm brak stal nierdzewna 1.4301 pusty, po obróbce 6056059
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny A2 Łącznik wzdłużny A2 RLVK 60 A2 6067654
10 Sztuka
Łuk 90° 60 A2 Łuk 90° 60 A2 RB 90 640 A2 6036628
1 Sztuka
Łuk regulowany 60 A2 Łuk regulowany 60 A2 RB W 640 A2 6037158
1 Sztuka
Dołączany trójnik rozgałęźny 60 A2 Dołączany trójnik rozgałęźny 60 A2 RAA 640 A2 6042319
1 Sztuka
Trójnik 60/400 A2 Trójnik 60/400 A2 RT 640 A2 6038166
1 Sztuka
Czwórnik 60/400 A2 Czwórnik 60/400 A2 RK 640 A2 7027507
1 Sztuka
Pokrywa z ryglem obrotowym A2 Pokrywa z ryglem obrotowym A2 DRL 400 A2 6052932
3 m
Przegroda 60 A2 Przegroda 60 A2 TSG 60 A2 6062084
3 m
