Koryto kablowe MKS 35 FT 3000 | 200 | 1 | brak | Stal | cynkowana metodą zanurzeniową
morepic-1 morepic-2 video-1

Koryto kablowe MKS 35 FT

Nr kat. 6053203 | EAN 4012196059355

3000 mm
1 mm
brak
Stal
cynkowana metodą zanurzeniową
Opis produktu
Opis produktu
MKS 35 = System średniociężkich koryt kablowych o wysokości boku 35 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 10 ft
Długość 3000 mm
Grubość blachy 0,04 in
Grubość blachy 1 mm
Kolor cyjan
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Przekrój poprzeczny 68 cm²
Przekrój poprzeczny 6800 mm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 1,0 m 1,1 kN/m
Rozstaw podpór 1,5 m 0,5 kN/m
Rozstaw podpór 2,0 m 0,3 kN/m
Rozstaw podpór 2,5 m 0,3 kN/m
Rozstaw podpór 3,0 m 0,2 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 5,4379 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 200 mm
Szerokość 8 in
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak
Wymiar 35 x 200
Wymiar 35x200x3000
Wymiar B 200 mm
Wysokość 35 mm
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typ MKS 35

Wykres obciążenia koryta kablowego typ MKS 35
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
MKS 310 FT 3000 mm 100 mm 1 mm brak Stal cynkowana metodą zanurzeniową 6053106
3 m
MKS 315 FT 3000 mm 150 mm 1 mm brak Stal cynkowana metodą zanurzeniową 6053165
3 m
MKS 320 FT 3000 mm 200 mm 1 mm brak Stal cynkowana metodą zanurzeniową 6053203
3 m
MKS 330 FT 3000 mm 300 mm 1 mm brak Stal cynkowana metodą zanurzeniową 6053300
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny FT Łącznik wzdłużny FT RLVK 35 FT 6067301
10 Sztuka
Pokrywka z blokadą obrotową FT Pokrywka z blokadą obrotową FT DRL 200 FT 6051367
3 m

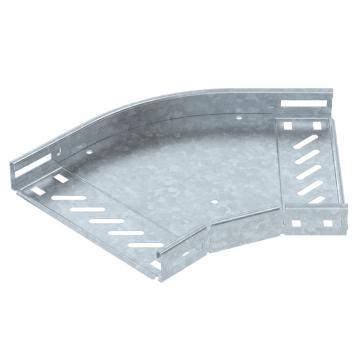

Łuk 45° 35 FT Łuk 45° 35 FT RB 45 320 FT 6036012
1 Sztuka

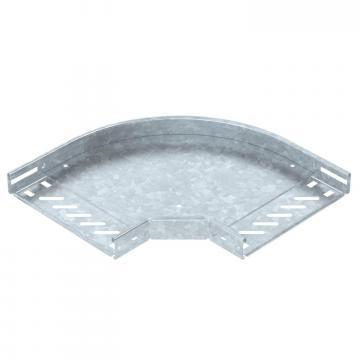

Łuk 90° 35 FT Łuk 90° 35 FT RB 90 320 FT 6036512
1 Sztuka

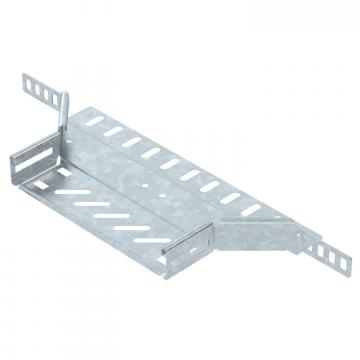

Trójnik dostawny 35 FT Trójnik dostawny 35 FT RAA 320 FT 6042203
1 Sztuka

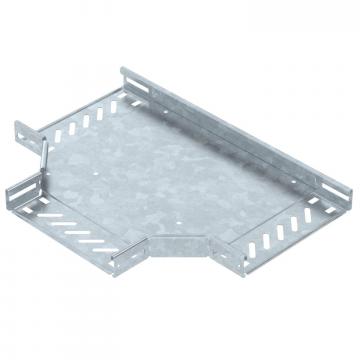

Trójnik 35 FT Trójnik 35 FT RT 320 FT 6038012
1 Sztuka

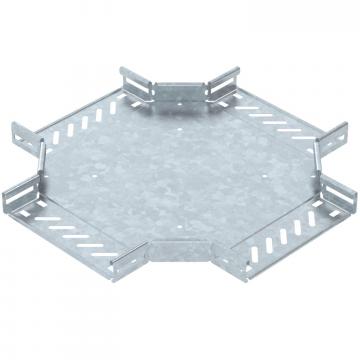

Czwórnik 35 FT Czwórnik 35 FT RK 320 FT 7027403
1 Sztuka
Pokrywa z ryglem obrotowym DD Pokrywa z ryglem obrotowym DD DRL 200 DD 6052709
3 m
Przegroda 30 DD Przegroda 30 DD TSG 30 DD 6062314
3 m
Łuk 45° 35 FT Łuk 45° 35 FT RB 45 320 FT 7065213
1 Sztuka
