Koryto kablowe MKS 35 FS 3000 | 200 | 1 | brak | Stal | cynkowana metodą Sendzimira
morepic-1 morepic-2 video-1

Koryto kablowe MKS 35 FS

Nr kat. 6053599 | EAN 4012196059539

3000 mm
1 mm
brak
Stal
cynkowana metodą Sendzimira
Opis produktu
Opis produktu
MKS 35 = System średnio-ciężkich koryt kablowych o wysokości boku 35 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 3000 mm
Długość 10 ft
Grubość blachy 0,04 in
Grubość blachy 1 mm
Kolor cyjan
Materiał Stal
Perforacja boczna tak
Perforacja dna 1
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 6800 mm²
Przekrój poprzeczny 68 cm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 1,0 m 1,1 kN/m
Rozstaw podpór 1,5 m 0,5 kN/m
Rozstaw podpór 2,0 m 0,3 kN/m
Rozstaw podpór 2,5 m 0,3 kN/m
Rozstaw podpór 3,0 m 0,2 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 5,4867 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 8 in
Szerokość 200 mm
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia dostarczony łącznik
Wykonanie szerokorozpiętościowe brak
Wymiar 35x200x3000
Wymiar 35 x 200
Wymiar B 200 mm
Wysokość 35 mm
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typ MKS 35

Wykres obciążenia koryta kablowego typ MKS 35
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
MKS 310 FS 3000 mm 100 mm 1 mm brak Stal cynkowana metodą Sendzimira 6053548
3 m
MKS 315 FS 3000 mm 150 mm 1 mm brak Stal cynkowana metodą Sendzimira 6053572
3 m
MKS 320 FS 3000 mm 200 mm 1 mm brak Stal cynkowana metodą Sendzimira 6053599
3 m
MKS 330 FS 3000 mm 300 mm 1 mm brak Stal cynkowana metodą Sendzimira 6053637
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS Łącznik wzdłużny FS RLVK 35 FS 6067085
10 Sztuka
Listwa stykowa FS Listwa stykowa FS SSLB 200 FS 7070213
20 Sztuka

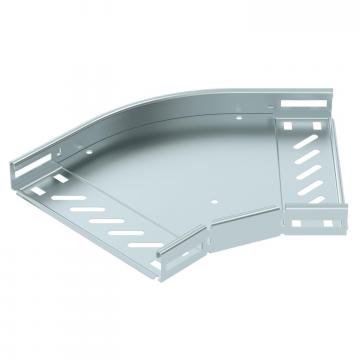

Łuk 45° 35 FS Łuk 45° 35 FS RB 45 320 FS 6036002
1 Sztuka

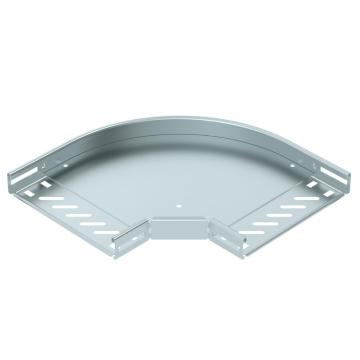

Łuk 90° 35 FS Łuk 90° 35 FS RB 90 320 FS 6036502
1 Sztuka

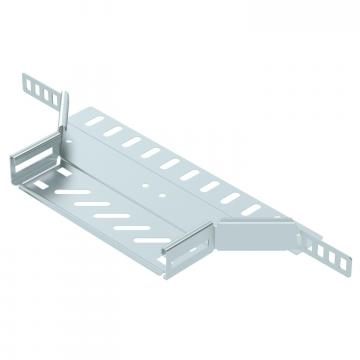

Trójnik dostawny 35 FS Trójnik dostawny 35 FS RAA 320 FS 6042103
1 Sztuka

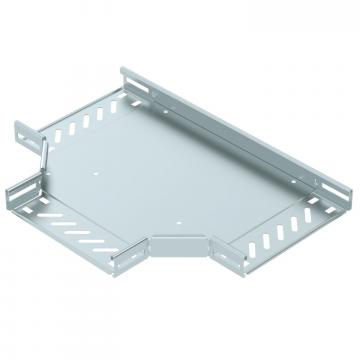

Trójnik 35 FS Trójnik 35 FS RT 320 FS 6038002
1 Sztuka

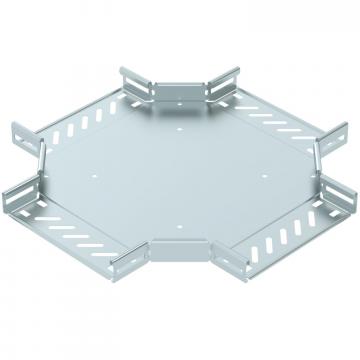

Czwórnik 35 FS Czwórnik 35 FS RK 320 FS 7027303
1 Sztuka
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 200 FS 6052207
3 m
Przegroda 30 FS Przegroda 30 FS TSG 30 FS 6062050
3 m

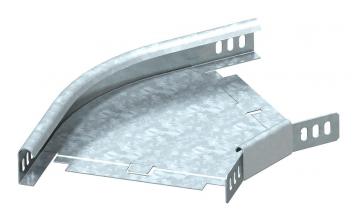

Łuk 45° 35 FS Łuk 45° 35 FS RB 45 320 FS 6043712
1 Sztuka
90° - Łuk 35 FS 90° - Łuk 35 FS RB 90 320 FS 6043127
1 Sztuka
Do pobrania

Karta danych technicznych MKS 320 FS / 6053599 , 0.33MB , pdf
Do pobrania

Deklaracja zgodności UE MKS 320 FS / 6053599 , 0.13MB , pdf
Do pobrania
Deklaracja środowiskowa MKS 320 FS / 6053599 , 1.48MB , pdf
Do pobrania
Brytyjska Deklaracja Zgodności MKS 320 FS / 6053599 , 0.09MB , pdf
Do pobrania
REACH Deklaracja zgodności MKS 320 FS / 6053599 , 0.12MB , pdf
Do pobrania
RoHS Deklaracja zgodności MKS 320 FS / 6053599 , 0.12MB , pdf
