Koryto kablowe MKS 110 FS 3000 | 500 | 1 | brak | Stal | cynkowana metodą Sendzimira
morepic-1 morepic-2 video-1

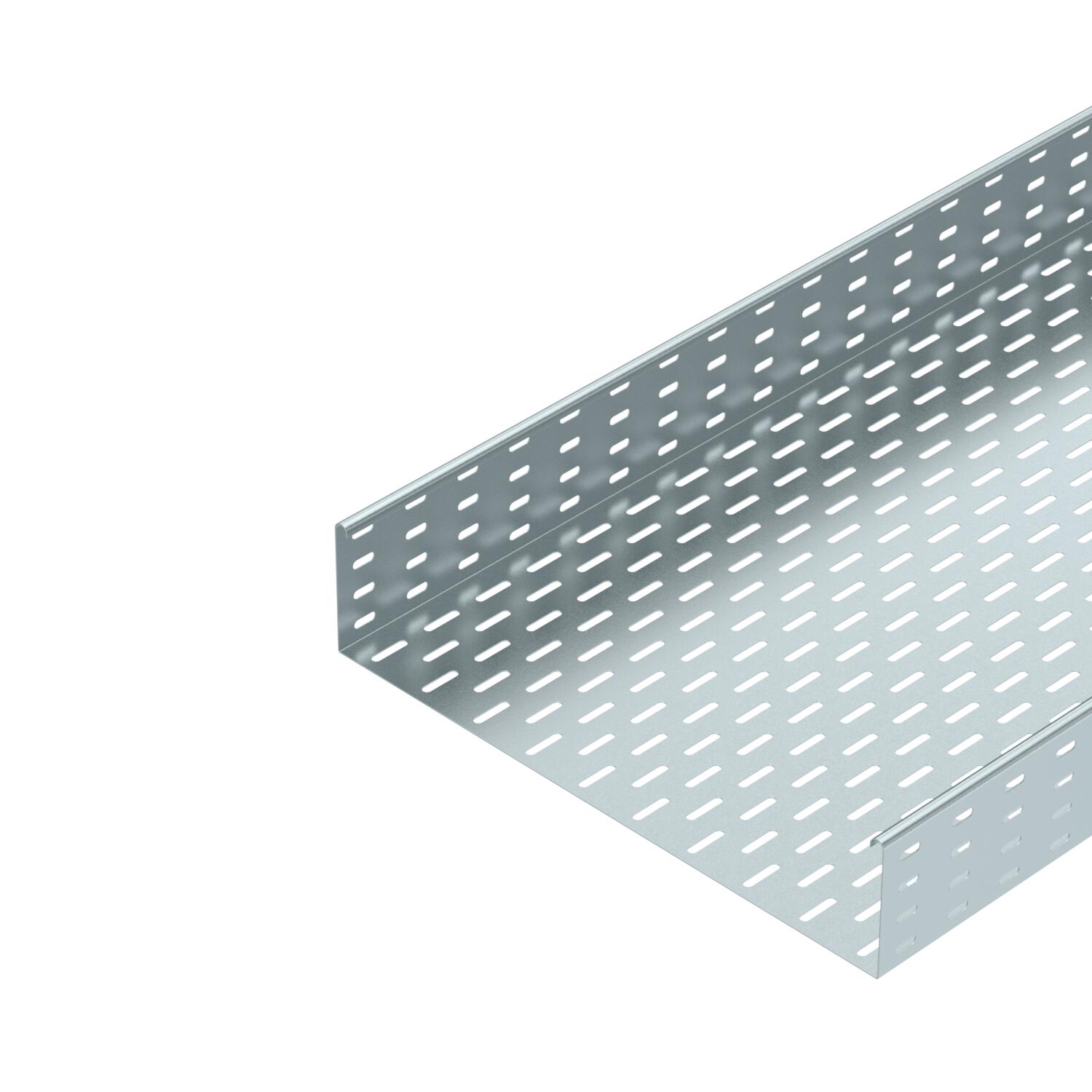

Koryto kablowe MKS 110 FS

Nr kat. 6060412 | EAN 4012196062058

3000 mm
1 mm
brak
Stal
cynkowana metodą Sendzimira
Opis produktu
Opis produktu
MKS 110 = System średnio-ciężkich koryt kablowych o wysokości boku 110 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 10 ft
Długość 3000 mm
Grubość blachy 0,04 in
Grubość blachy 1 mm
Kolor cyjan
Maß W 500 mm
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 548 cm²
Przekrój poprzeczny 54800 mm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 1,5 m 1,85 kN/m
Rozstaw podpór 2,0 m 1,3 kN/m
Rozstaw podpór 2,5 m 0,75 kN/m
Rozstaw podpór 3,0 m 0,6 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 14,0843 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 20 in
Szerokość 500 mm
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia dostarczony łącznik
Wykonanie szerokorozpiętościowe brak

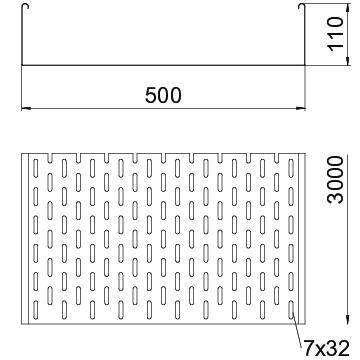

Wymiar 110 x 500
Wymiar 110x500x3000
Wysokość 110 mm
Wysokość 4 in
Z pokrywą brak

Dane techniczne

Wykres obciążenia koryta kablowego typ MKS 110

Wykres obciążenia koryta kablowego typ MKS 110
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
MKS 110 FS 3000 mm 100 mm 1 mm brak Stal cynkowana metodą Sendzimira 6060102
3 m
MKS 120 FS 3000 mm 200 mm 1 mm brak Stal cynkowana metodą Sendzimira 6060196
3 m
MKS 130 FS 3000 mm 300 mm 1 mm brak Stal cynkowana metodą Sendzimira 6060307
3 m
MKS 140 FS 3000 mm 400 mm 1 mm brak Stal cynkowana metodą Sendzimira 6060404
3 m
MKS 150 FS 3000 mm 500 mm 1 mm brak Stal cynkowana metodą Sendzimira 6060412
3 m
MKS 155 FS 3000 mm 550 mm 1 mm brak Stal cynkowana metodą Sendzimira 6060528
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy 110 FS Łącznik wzdłużno-kątowy 110 FS RLVL 110 FS 6067131
10 Sztuka
Listwa stykowa FS Listwa stykowa FS SSLB 500 FS 7070225
20 Sztuka

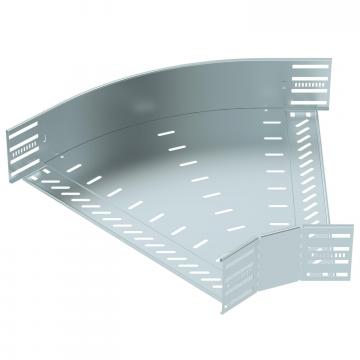

45° - Łuk 110 FS 45° - Łuk 110 FS RB 45 150 FS 6036308
1 Sztuka

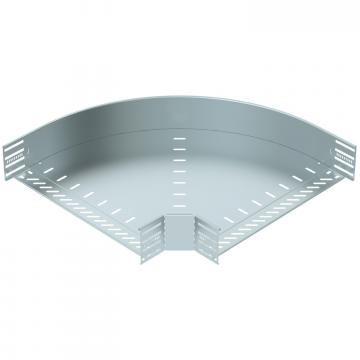

Łuk 90° 110 FS Łuk 90° 110 FS RB 90 150 FS 6036810
1 Sztuka

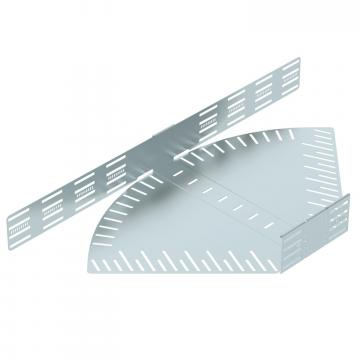

Łuk regulowany 110 FS Łuk regulowany 110 FS RB W 150 FS 6037310
1 Sztuka

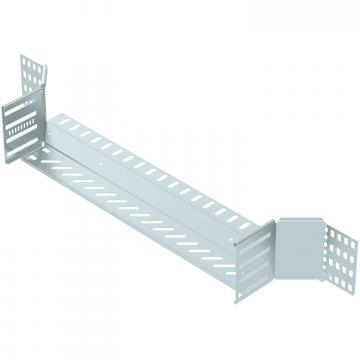

Trójnik dostawny 110 FS Trójnik dostawny 110 FS RAA 150 FS 6042161
1 Sztuka

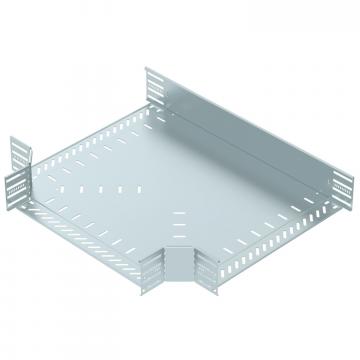

Trójnik 110 FS Trójnik 110 FS RT 150 FS 6038310
1 Sztuka

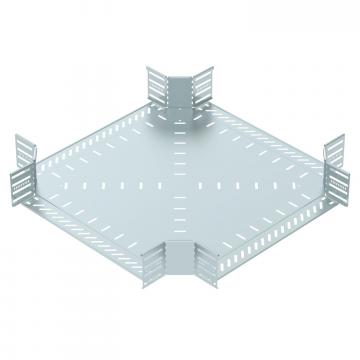

Czwórnik 110 FS Czwórnik 110 FS RK 150 FS 7027361
1 Sztuka
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 500 FS 6052509
3 m
Przegroda 110 FS Przegroda 110 FS TSG 110 FS 6062122
3 m
