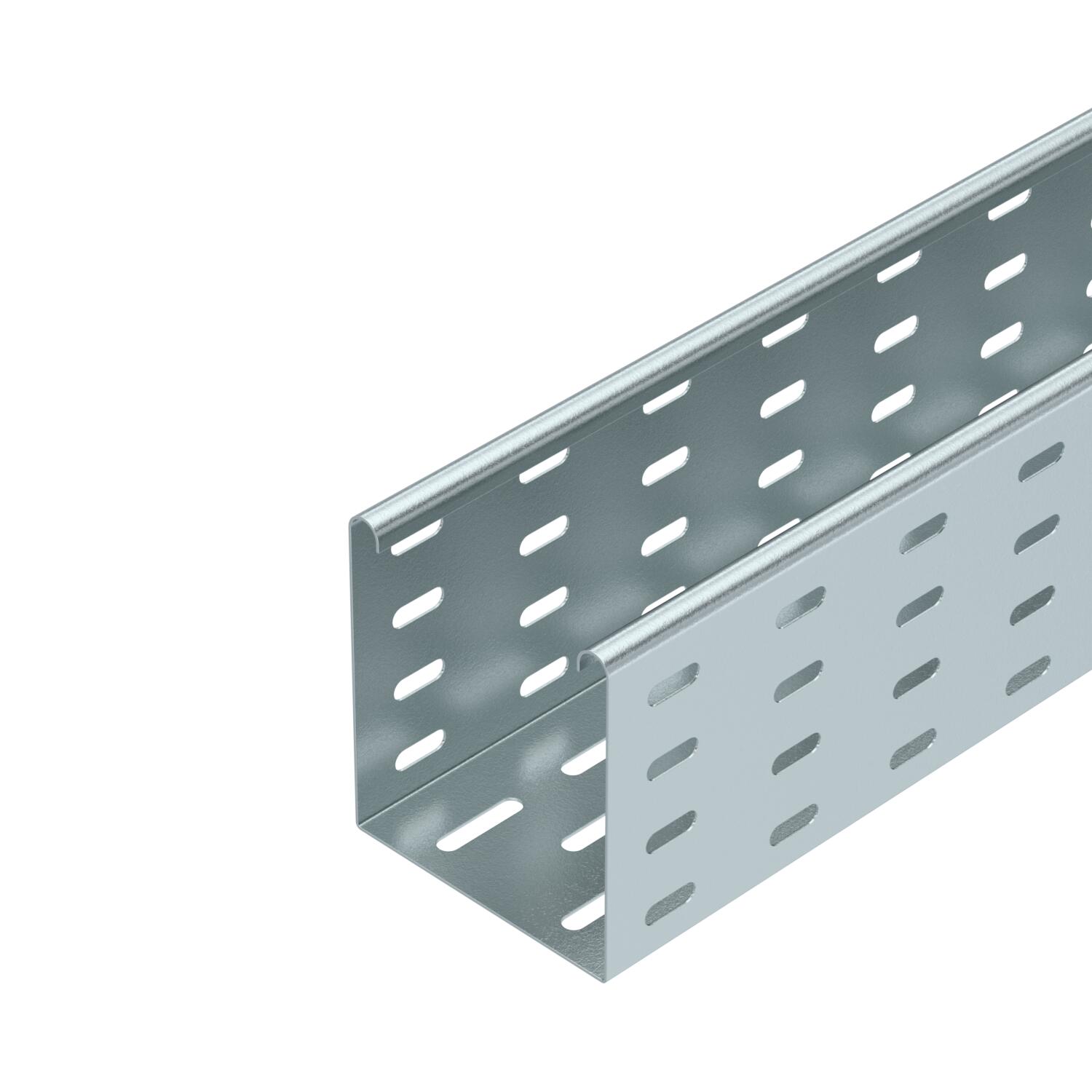

Koryto kablowe MKS 110 FS

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość blachy	1 mm

Podtrzymanie funkcji	brak

Materiał	Stal

Powierzchnia	cynkowana metodą Sendzimira

Opis produktu

Opis produktu

MKS 110 = System średnio-ciężkich koryt kablowych o wysokości boku 110 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Długość	3000 mm
Długość	10 ft
Grubość blachy	1 mm
Grubość blachy	0,04 in
Kolor	cyjan
Maß W	100 mm
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą Sendzimira
Przekrój poprzeczny	108 cm²
Przekrój poprzeczny	10800 mm²
Rodzaj złącza kablowego systemu nośnego	przykręcane

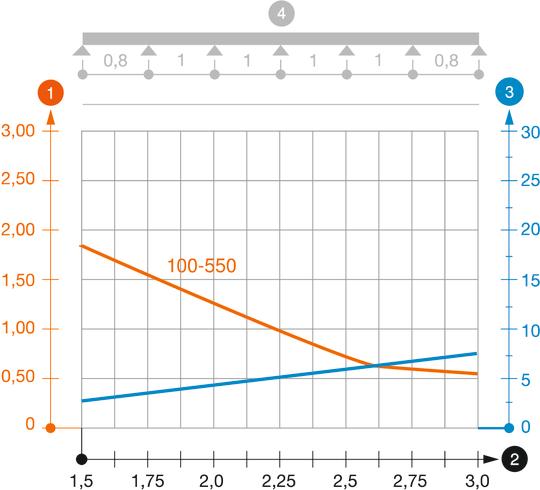

Rozstaw podpór 1,5 m	1,85 kN/m
Rozstaw podpór 2,0 m	1,3 kN/m

Rozstaw podpór 2,5 m	0,75 kN/m
Rozstaw podpór 3,0 m	0,6 kN/m
Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	6,8351 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	4 in
Szerokość	100 mm
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	dostarczony łącznik
Wykonanie szerokorozpiętościowe	brak

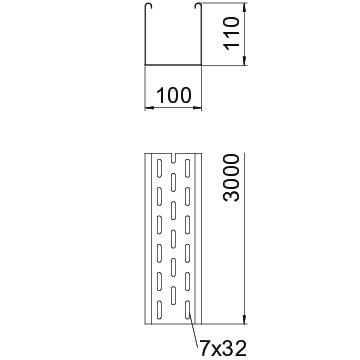

Wymiar	110x100x3000
Wymiar	110 x 100
Wysokość	110 mm
Wysokość	4 in
Z pokrywą	brak

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Grubość blachy	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
MKS 110 FS	3000 mm	100 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6060102	m	3 m
MKS 120 FS	3000 mm	200 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6060196	m	3 m

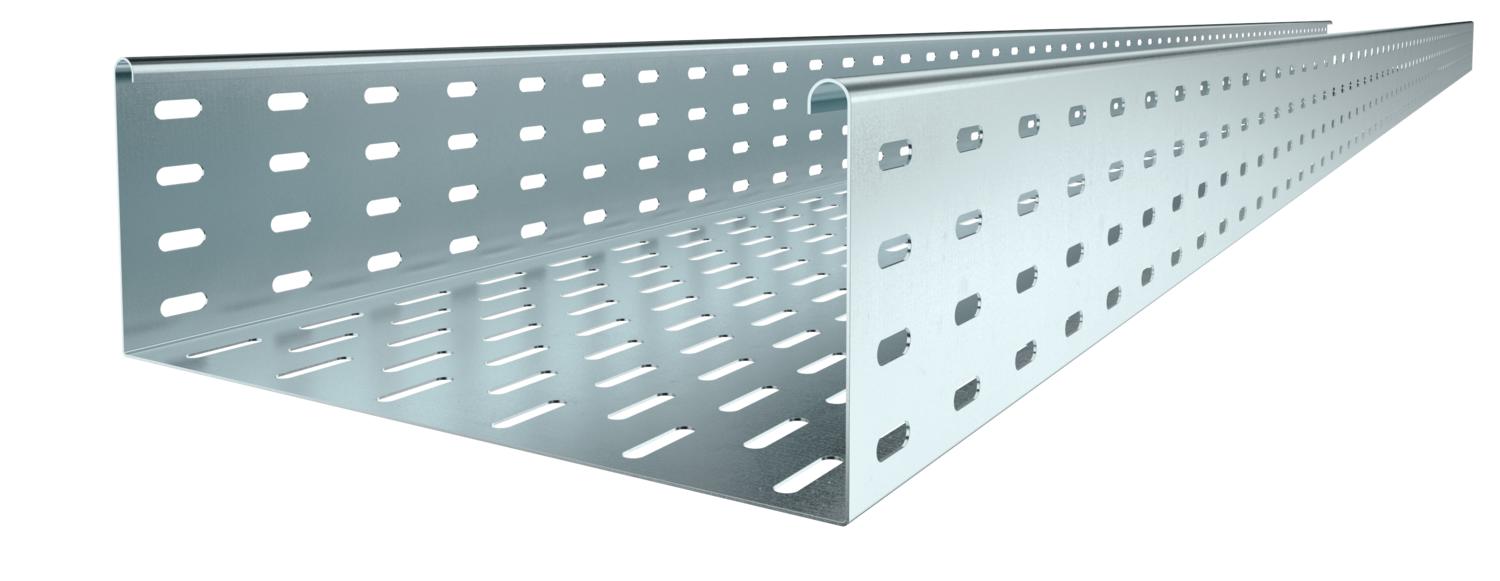

MKS 130 FS	3000 mm	300 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6060307	m	3 m
MKS 140 FS	3000 mm	400 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6060404	m	3 m
MKS 150 FS	3000 mm	500 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6060412	m	3 m
MKS 155 FS	3000 mm	550 mm	1 mm	brak	Stal	cynkowana metodą Sendzimira	6060528	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość

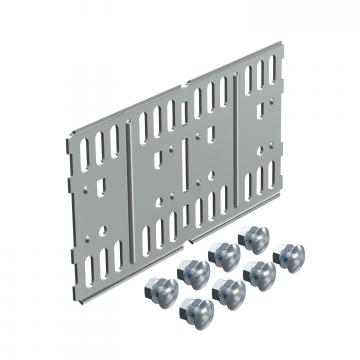

Łącznik wzdłużno-kątowy 110 FS	RLVL 110 FS	6067131	Sztuka	10 Sztuka
Listwa stykowa FS	SSLB 100 FS	7070205	Sztuka	20 Sztuka

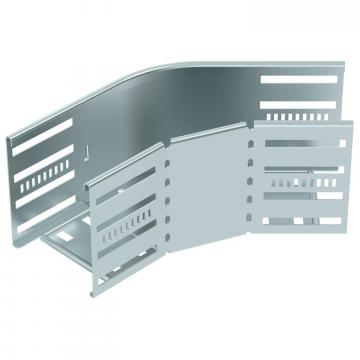

45° - Łuk 110 FS	RB 45 110 FS	6036300	Sztuka	1 Sztuka

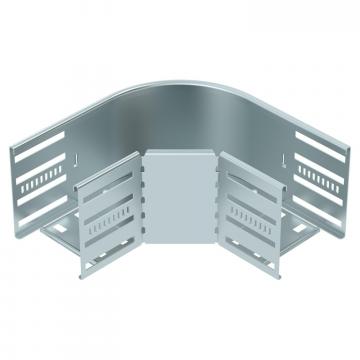

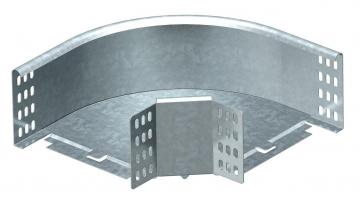

Łuk 90° 110 FS	RB 90 110 FS	6036800	Sztuka	1 Sztuka

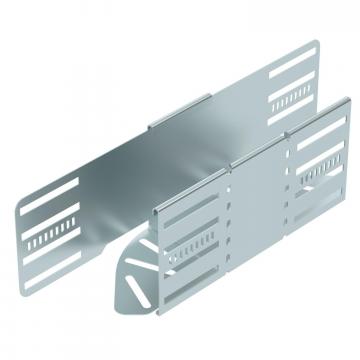

Łuk regulowany 110 FS	RB W 110 FS	6037300	Sztuka	1 Sztuka

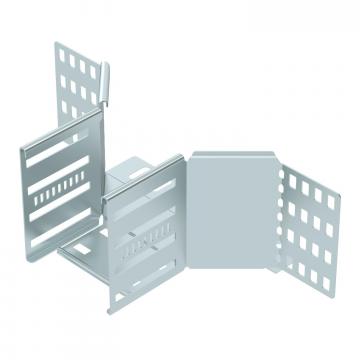

Trójnik dostawny 110 FS	RAA 110 FS	6042151	Sztuka	1 Sztuka

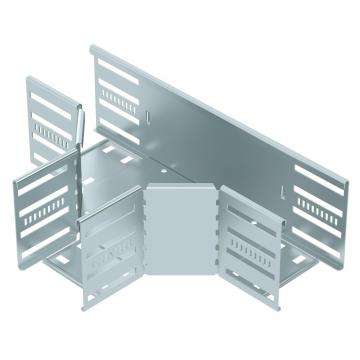

Trójnik 110 FS	RT 110 FS	6038300	Sztuka	1 Sztuka

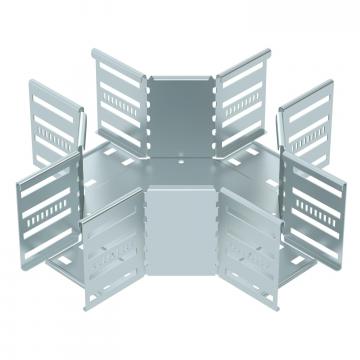

Czwórnik 110 FS	RK 110 FS	7027351	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym FS	DRL 100 FS	6052096	m	3 m
Przegroda 110 FS	TSG 110 FS	6062122	m	3 m
90° - Łuk 110 FS	RB 90 110 FS	7001894	Sztuka	1 Sztuka
