Uwaga: ten artykuł został wycofany. Aktualny produkt znajdziesz tutaj: 6059097 / Koryto kablowe MKS-Magic® 85 FT

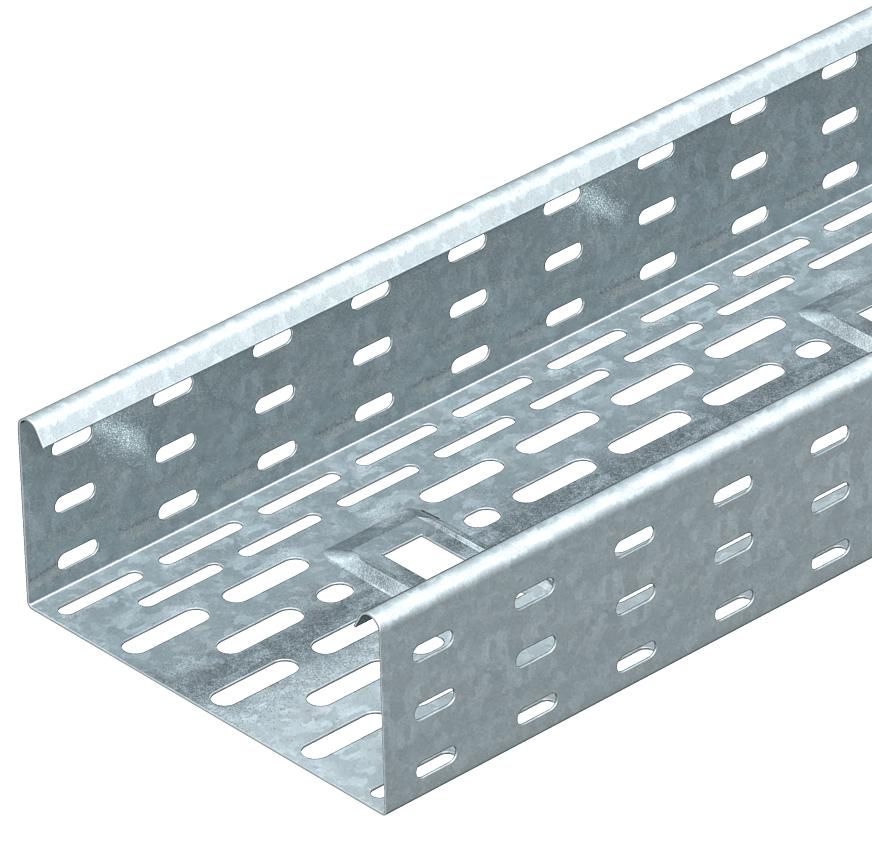

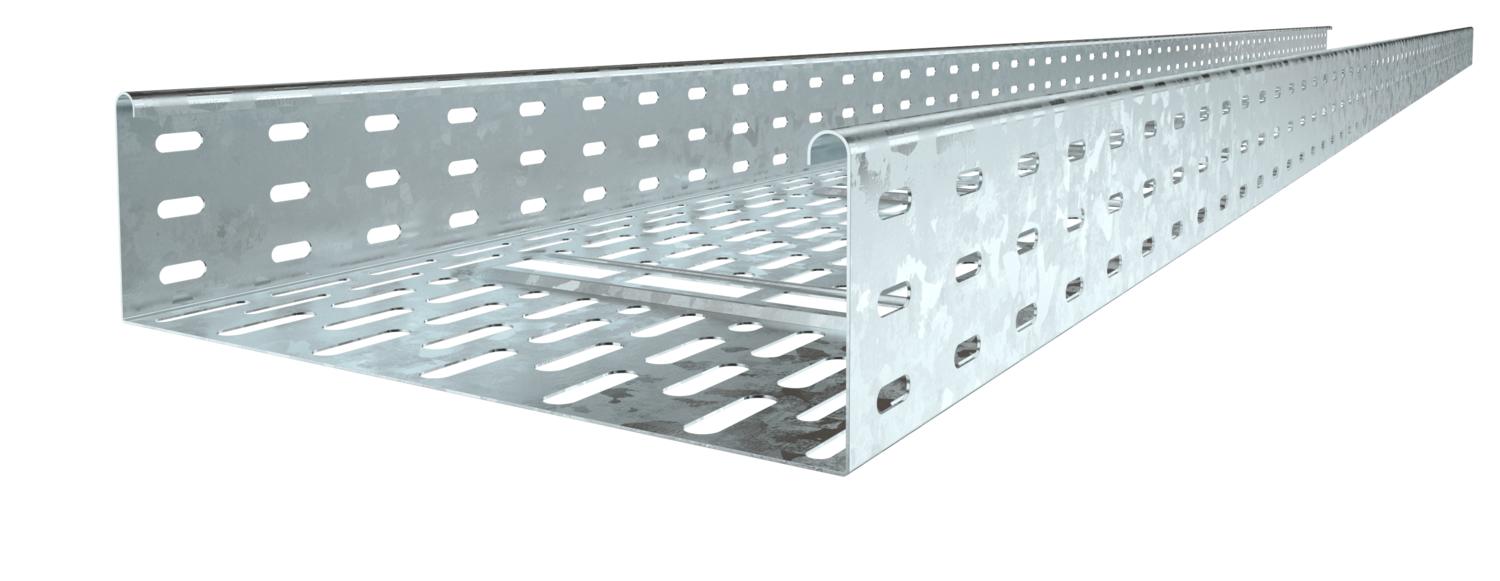

Koryto kablowe DKS 85 FT

Nr kat. / Typ

Długość	3000 mm

Szerokość

Grubość blachy

Podtrzymanie funkcji	brak

Materiał	Stal

Powierzchnia	cynkowana metodą zanurzeniową

Opis produktu

Opis produktu

DKS 85 = System korytek kablowych o wysokości boku 85 mm, z dodatkowymi otworami w dnie.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.

Dane techniczne

Długość	10 ft
Długość	3000 mm
Grubość blachy	1 mm
Grubość blachy	0,04 in
Kolor	cyjan
Materiał	Stal
Perforacja boczna	tak
Perforacja montażowa w dnie	tak
Podtrzymanie funkcji	brak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	8300 mm²
Przekrój poprzeczny	83 cm²
Rodzaj złącza kablowego systemu nośnego	przykręcane

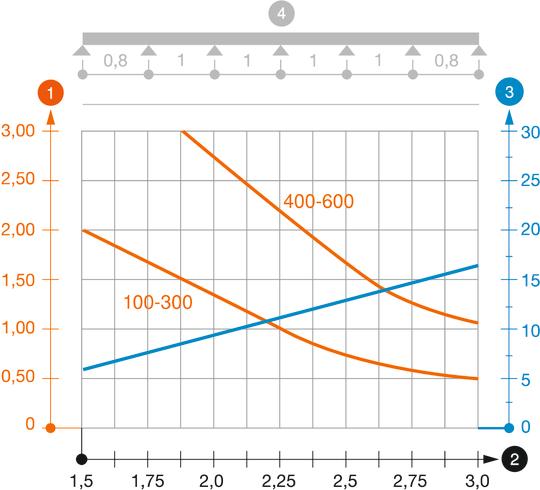

Rozstaw podpór 1,5 m	2 kN/m
Rozstaw podpór 1,75 m	1,5 kN/m
Rozstaw podpór 2,0 m	1,1 kN/m
Rozstaw podpór 2,5 m	0,65 kN/m

Rozstaw podpór 3,0 m	0,5 kN/m
Rysunek otworów NATO	brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę	5,3805 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana	brak
Szerokość	100 mm
Szerokość	4 in
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	bez łącznika
Wykonanie szerokorozpiętościowe	brak
Wymiar	85x100x3000
Wymiar	85 x 100
Wymiar B	100 mm
Wysokość	85 mm
Wysokość	3 in
Z pokrywą	brak
Zastosowanie instalacji spryskującej	tak

Dane techniczne

Wszystkie typy

Typ	Długość	Szerokość	Grubość blachy	Podtrzymanie funkcji	Materiał	Powierzchnia	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
DKS 810 FT	3000 mm	100 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6086470	m	3 m
DKS 820 FT	3000 mm	200 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6086497	m	3 m
DKS 830 FT	3000 mm	300 mm	1 mm	brak	Stal	cynkowana metodą zanurzeniową	6086519	m	3 m
DKS 840 FT	3000 mm	400 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6086659	m	3 m
DKS 850 FT	3000 mm	500 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6086675	m	3 m
DKS 860 FT	3000 mm	600 mm	1,5 mm	brak	Stal	cynkowana metodą zanurzeniową	6086691	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Łącznik wzdłużno-kątowy FT	RLVL 85 FT	6067816	Sztuka	10 Sztuka
Pokrywka z blokadą obrotową FT	DRL 100 FT	6051340	m	3 m
Łuk 45° 85 FT	RB 45 810 FT	6036230	Sztuka	1 Sztuka
Łuk 90° 85 FT	RB 90 810 FT	6036712	Sztuka	1 Sztuka
Łuk regulowany 85 FT	RB W 810 FT	6037220	Sztuka	1 Sztuka
Trójnik dostawny 60 FT	RAA 810 FT	6042231	Sztuka	1 Sztuka
Trójnik 85 FT	RT 810 FT	6038230	Sztuka	1 Sztuka
Czwórnik 85 FT	RK 810 FT	7027431	Sztuka	1 Sztuka
Pokrywa z ryglem obrotowym DD	DRL 100 DD	6052703	m	3 m
Przegroda 85 DD	TSG 85 DD	6062331	m	3 m
Łuk 90° 85 FT	RB 90 810 FT	7126127	Sztuka	1 Sztuka
