Koryto kablowe DKS 60 FS 3000 | 100 | 1 | brak | Stal | cynkowana metodą Sendzimira
morepic-1 morepic-2

Koryto kablowe DKS 60 FS

Nr kat. 6085016 | EAN 4012196069736

3000 mm
brak
Stal
cynkowana metodą Sendzimira
Opis produktu
Opis produktu
DKS 60 = system korytek kablowych z dodatkowymi otworami, o wysokości boku 60 mm.
Tłumienie magnetyczne bez pokrywy 20 dB, z pokrywą 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
Dane techniczne

Wymiary

Długość 10 ft
Długość 3000 mm
Grubość blachy 0,04 in
Grubość blachy 1 mm
Kolor cyjan
Materiał Stal
Perforacja boczna tak
Perforacja montażowa w dnie tak
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą Sendzimira
Przekrój poprzeczny 5800 mm²
Przekrój poprzeczny 58 cm²
Rodzaj złącza kablowego systemu nośnego przykręcane
Rozstaw podpór 1,5 m 1,75 kN/m
Rozstaw podpór 2,0 m 0,95 kN/m
Rozstaw podpór 2,5 m 0,5 kN/m
Rozstaw podpór 3,0 m 0,4 kN/m
Rysunek otworów NATO brak
Ślad węglowy CO₂ (GWP) od kołyski po bramę 4,4318 kg CO₂e / 1 Metr
Stal nierdzewna, wytrawiana brak
Szerokość 100 mm
Szerokość 4 in
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia bez łącznika
Wykonanie szerokorozpiętościowe brak

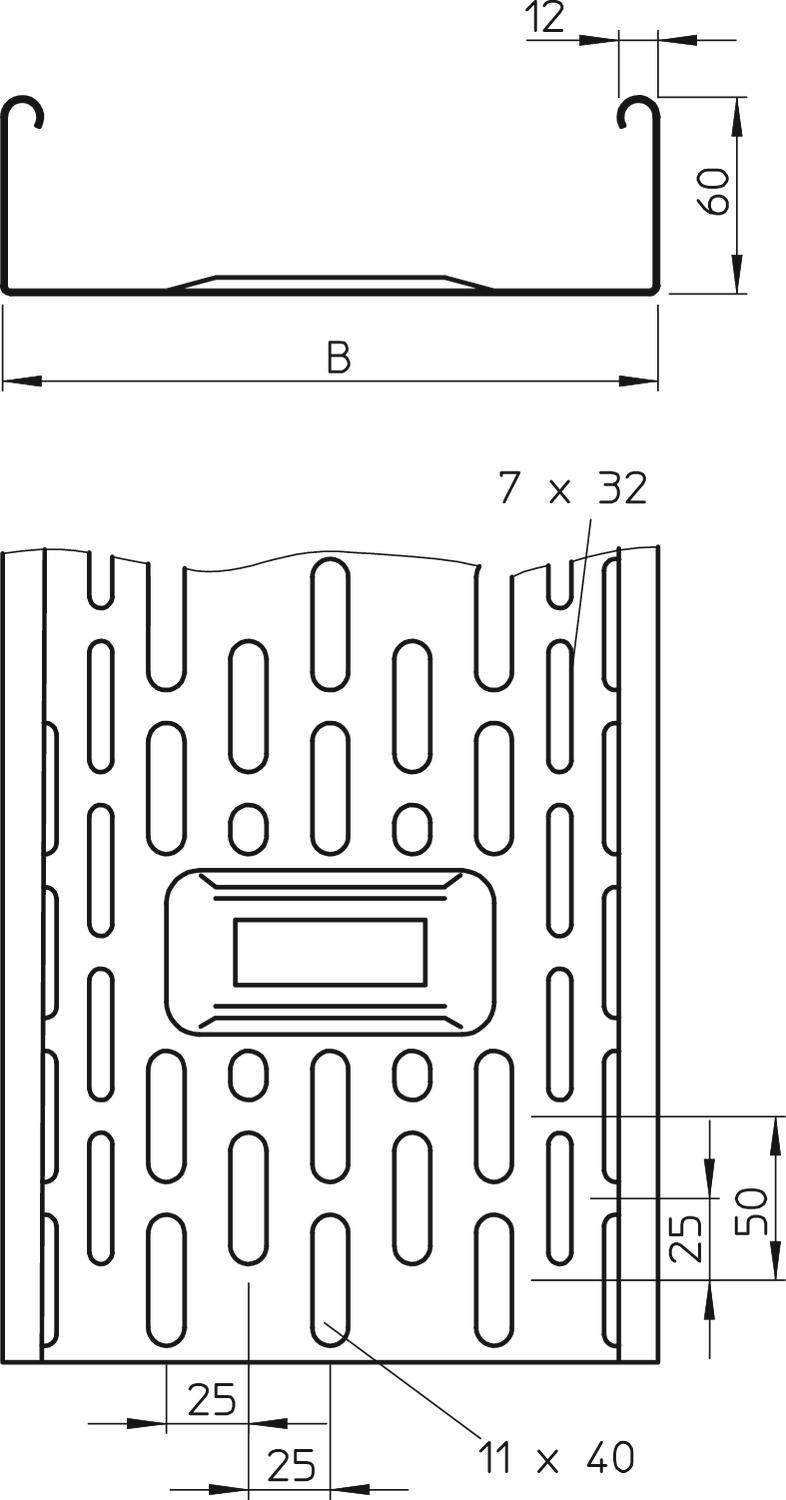

Wymiar 60 x 100
Wymiar 60x100x3000
Wymiar B 100 mm
Wysokość 2 in
Wysokość 60 mm
Z pokrywą brak
Zastosowanie instalacji spryskującej tak

Dane techniczne

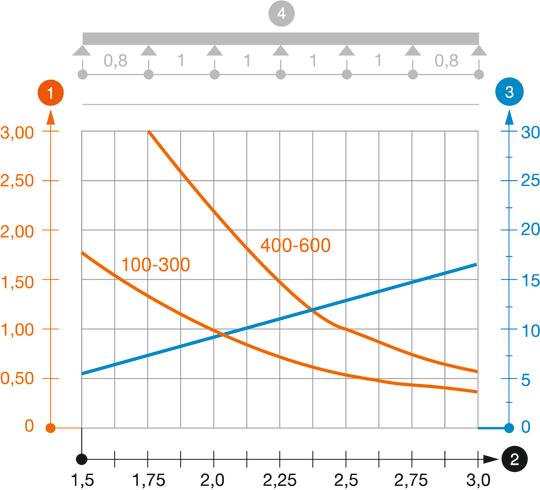

Wykres obciążenia koryta kablowego typ DKS 60

Wykres obciążenia koryta kablowego typ DKS 60
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Grubość blachy Podtrzymanie funkcji Materiał Powierzchnia Nr kat. Ilość Najmniejsza sprzedawana ilość
DKS 610 FS 3000 mm 100 mm 1 mm brak Stal cynkowana metodą Sendzimira 6085016
3 m

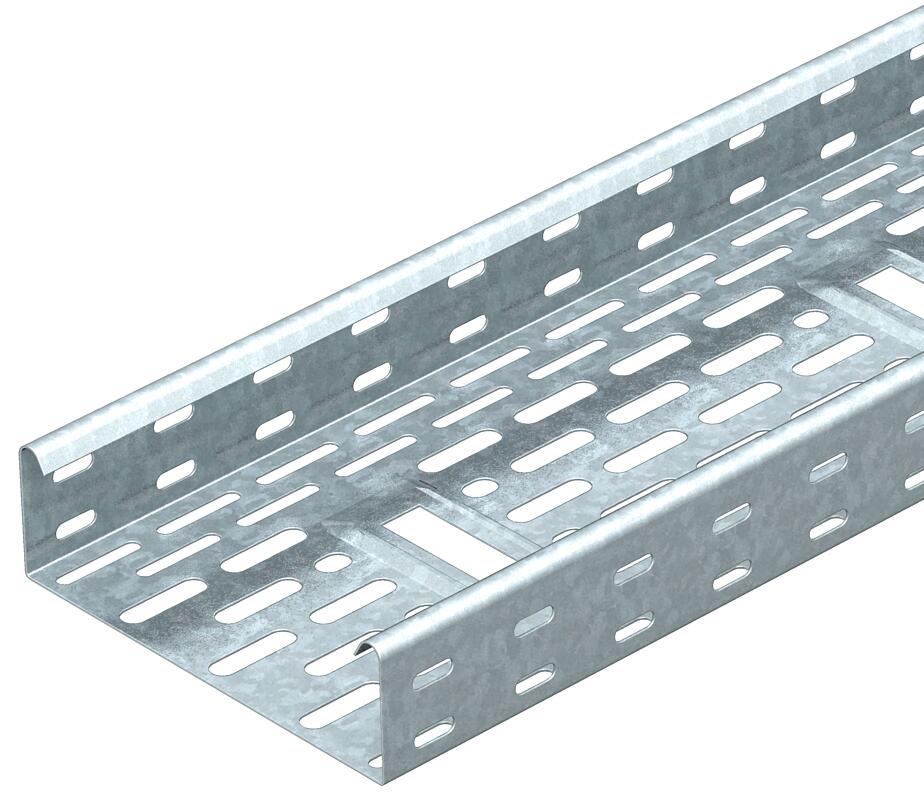

DKS 620 FS 3000 mm 200 mm 1 mm brak Stal cynkowana metodą Sendzimira 6085032
3 m

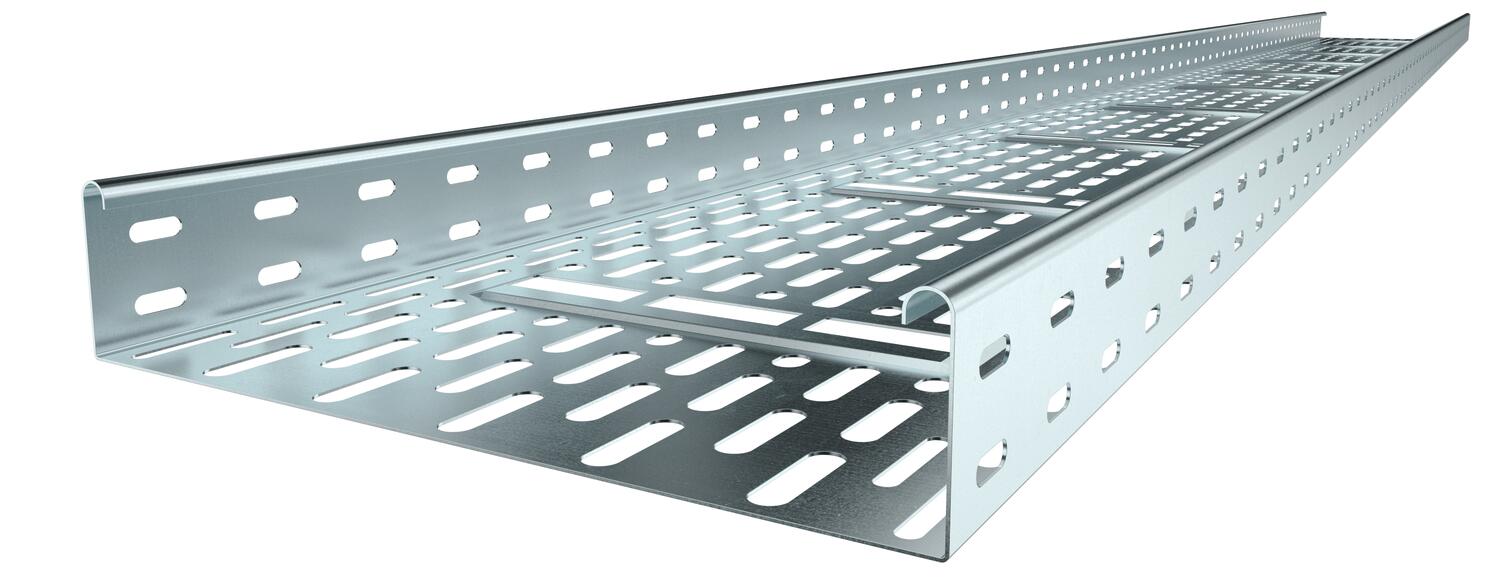

DKS 630 FS 3000 mm 300 mm 1 mm brak Stal cynkowana metodą Sendzimira 6085059
3 m
DKS 640 FS 3000 mm 400 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6085202
3 m
DKS 650 FS 3000 mm 500 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6085229
3 m
DKS 660 FS 3000 mm 600 mm 1,5 mm brak Stal cynkowana metodą Sendzimira 6085245
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik wzdłużny FS Łącznik wzdłużny FS RLVK 60 FS 6067093
10 Sztuka
Łącznik wzdłużny FT Łącznik wzdłużny FT RLVK 60 FT 6067603
10 Sztuka

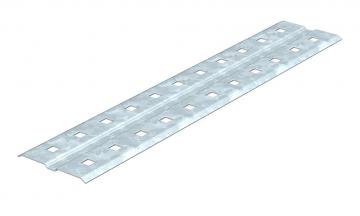

Listwa stykowa FS Listwa stykowa FS SSLB 100 FS 7070205
20 Sztuka
Listwa stykowa DD Listwa stykowa DD SSLB 100 DD 7070306
20 Sztuka
Łuk 45° 60 FS Łuk 45° 60 FS RB 45 610 FS 6036100
1 Sztuka
Łuk 45° 60 FT Łuk 45° 60 FT RB 45 610 FT 6036130
1 Sztuka
Łuk 90° 60 FS Łuk 90° 60 FS RB 90 610 FS 6036560
1 Sztuka
Łuk 90° 60 FT Łuk 90° 60 FT RB 90 610 FT 6036590
1 Sztuka
Łuk regulowany 60 FS Łuk regulowany 60 FS RB W 610 FS 6037100
1 Sztuka
Łuk regulowany 60 FT Łuk regulowany 60 FT RB W 610 FT 6037120
1 Sztuka
Dołączany trójnik rozgałęźny 60 FS Dołączany trójnik rozgałęźny 60 FS RAA 610 FS 6042111
1 Sztuka
Trójnik rozgałęźny 60 FT Trójnik rozgałęźny 60 FT RAA 610 FT 6042211
1 Sztuka
Trójnik 60 FS Trójnik 60 FS RT 610 FS 6038100
1 Sztuka
Trójnik 60 FT Trójnik 60 FT RT 610 FT 6038130
1 Sztuka
Czwórnik 60 FS Czwórnik 60 FS RK 610 FS 7027311
1 Sztuka
Czwórnik 60 FT Czwórnik 60 FT RK 610 FT 7027411
1 Sztuka
Pokrywa z ryglem obrotowym FS Pokrywa z ryglem obrotowym FS DRL 100 FS 6052096
3 m
Pokrywa z ryglem obrotowym DD Pokrywa z ryglem obrotowym DD DRL 100 DD 6052703
3 m
Przegroda 60 FS Przegroda 60 FS TSG 60 FS 6062068
3 m
Przegroda 60 DD Przegroda 60 DD TSG 60 DD 6062327
3 m
Łuk 45° 60 FS Łuk 45° 60 FS RB 45 610 FS 6043763
1 Sztuka
Łuk 90° 60 FS Łuk 90° 60 FS RB 90 610 FS 6043216
1 Sztuka
Do pobrania

Karta danych technicznych DKS 610 FS / 6085016 , 0.37MB , pdf
Do pobrania

Do pobrania
Do pobrania

Deklaracja zgodności UE DKS 610 FS / 6085016 , 0.13MB , pdf
Do pobrania
Deklaracja środowiskowa DKS 610 FS / 6085016 , 1.48MB , pdf
Do pobrania
Brytyjska Deklaracja Zgodności DKS 610 FS / 6085016 , 0.09MB , pdf
Do pobrania

Do pobrania

Do pobrania
Do pobrania
Do pobrania

DKS 610 FS / 6085016
