Korytko siatkowe GR-Magic® 55 G 3000 | 500 | 55 | 4,8 | 220 | brak

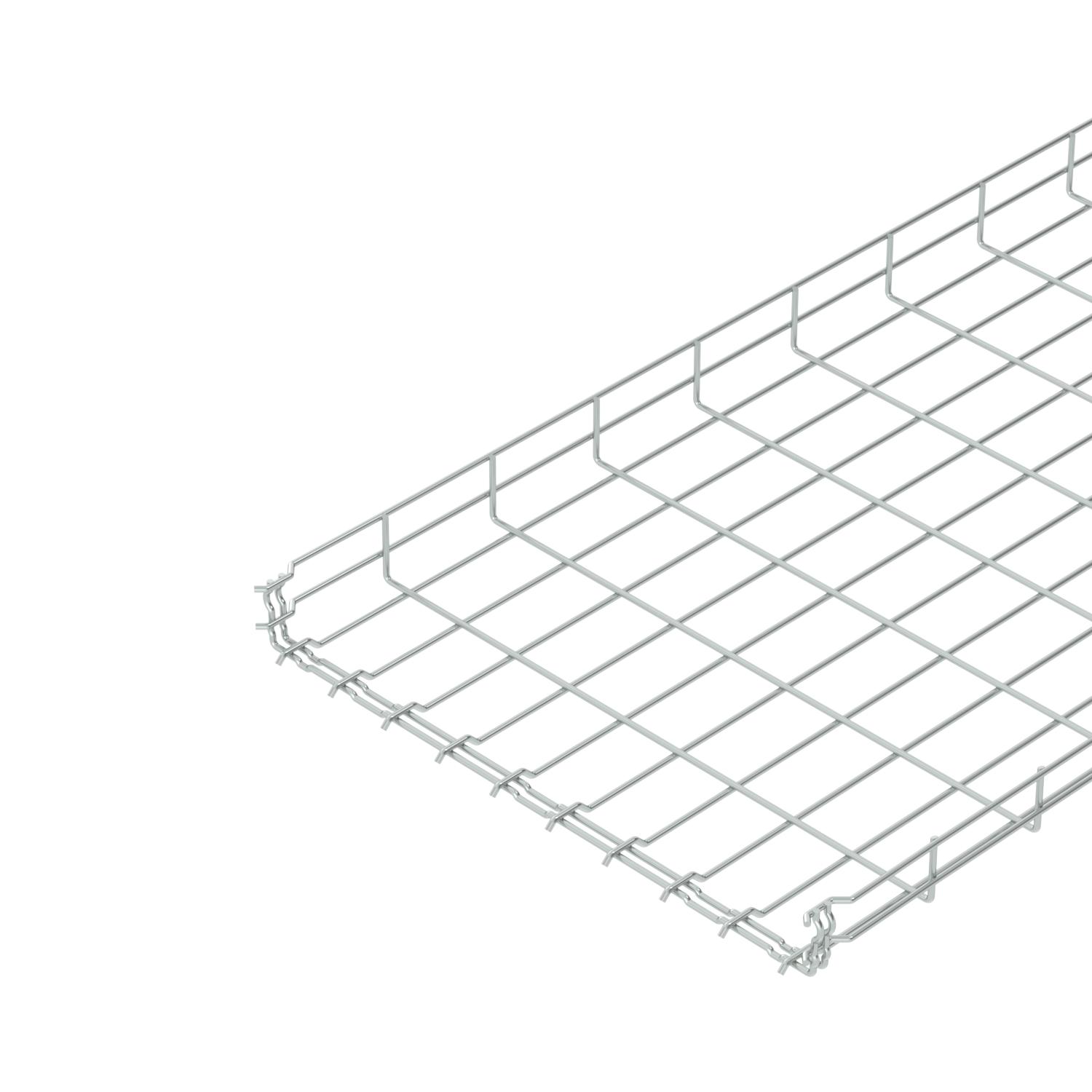

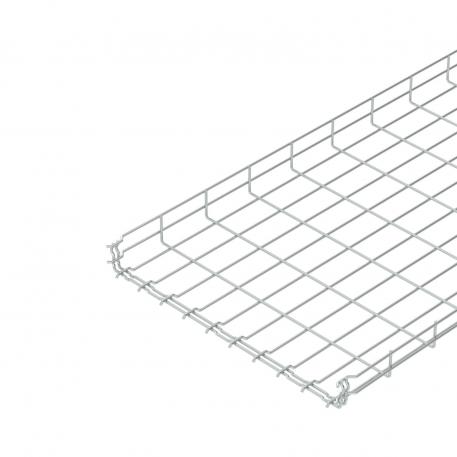

Korytko siatkowe GR-Magic® 55 G

Nr kat. 6001452 | EAN 4012196858798

Nr kat. / Typ

Długość	3000 mm

Szerokość

Wysokość	55 mm

Średnica drutu

Przekrój poprzeczny

Podtrzymanie funkcji

Opis produktu

Opis produktu

Korytko siatkowe z ukształtowanym łącznikiem o wysokości boku 55 mm.
Tłumienie magnetyczne bez pokrywy 15 dB, z pokrywą 25 dB.

Dokładne informacje na temat klasyfikacji UL do uzyskania na zapytanie.

Dane techniczne

Wymiary

Długość	3000 mm
Forma profilu	Kształt U
Kolor	cyjan
Materiał	Stal
Ochrona przeciwpożarowa	Zastosowanie sufitów przeciwpożarowych
Podtrzymanie funkcji	brak
Powierzchnia	cynkowane galwanicznie
Przekrój poprzeczny	220 cm²
Przekrój poprzeczny	22000 mm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rozstaw podpór 1,0 m	0,9 kN/m
Rozstaw podpór 1,5 m	0,6 kN/m
Rozstaw podpór 2,0 m	0,3 kN/m
Rozstaw podpór 2,5 m	0,25 kN/m
Ślad węglowy CO₂ (GWP) od kołyski po bramę	5,124 kg CO₂e / 1 Metr

Średnica drutu	4,8 mm
Stal nierdzewna, wytrawiana	brak
Szerokość	500 mm
Szerokość	19,69 in
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak

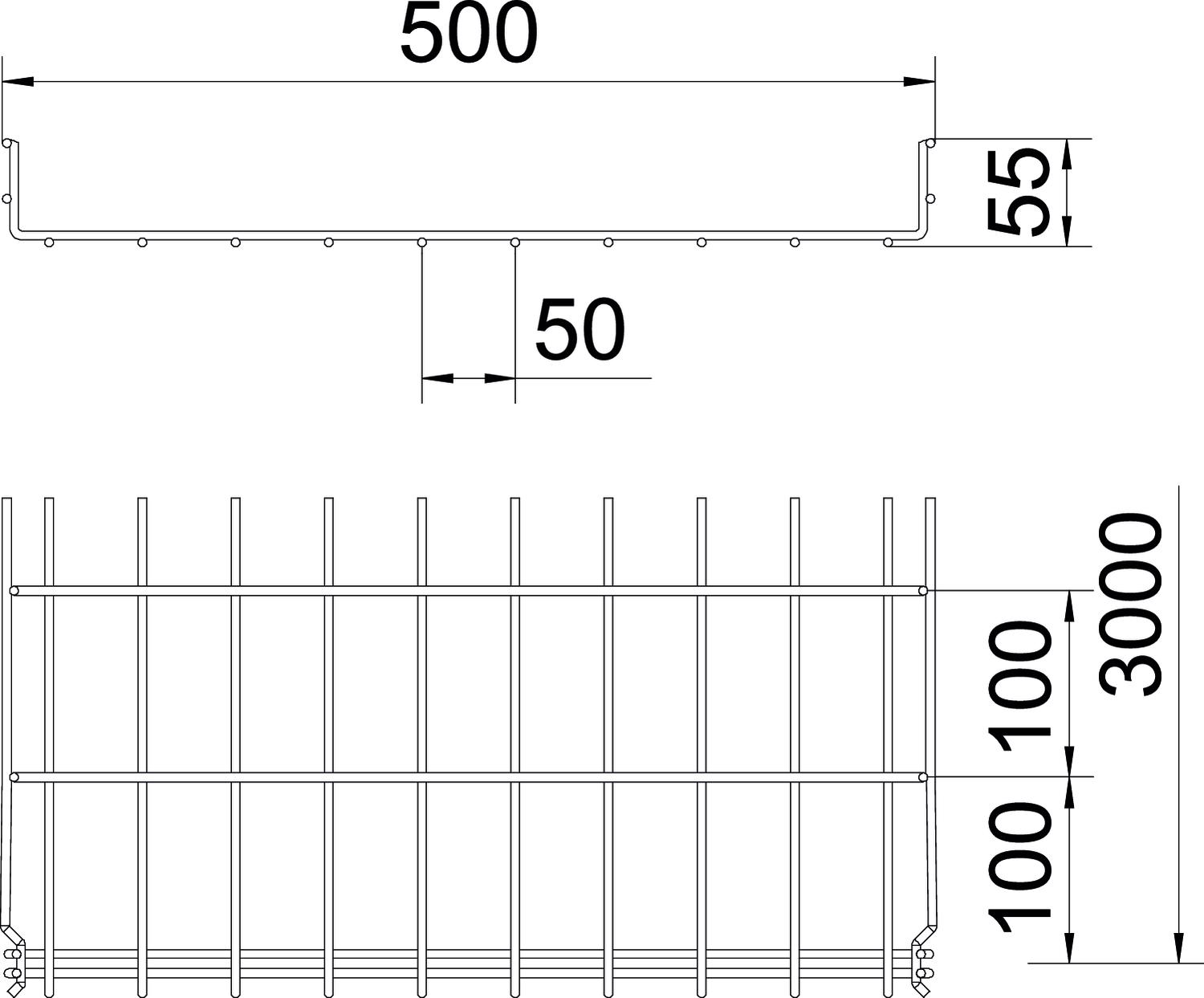

Wymiar	55x500x3000
Wymiar B	500 mm
Wymiar H	58 mm
Wysokość	55 mm
Wysokość	2,17 in
Zintegrowana przegroda	bez
Złącza bezśrubowe	tak

Dane techniczne

Diagram obciążenia korytka siatkowego GR-Magic typu GRM 55

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Średnica drutu	Przekrój poprzeczny	Podtrzymanie funkcji	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	tak	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	tak	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	tak	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	tak	6001446	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	tak	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	tak	6001450	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	brak	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	brak	6001454	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywa do siatkowego korytka kablowego, zatrzaskiwana FS	DGRR 500 FS	6001852	m	3 m
Łącznik narożny G	GEV 36 G	6016715	Sztuka	20 Sztuka

Akcesoria montażowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Przegroda 45 FS	TSG 45 FS	6062033	m	3 m
Zacisk do mocowania przegrody	KS GR A2	6062282	Sztuka	30 Sztuka
Płyta zejściowa kabli FS	KAB GR FS	6220139	Sztuka	10 Sztuka
