Korytko siatkowe GR-Magic® 55 G 3000 | 50 | 55 | 3,9 | 16 | tak
morepic-1 morepic-2 video-1 video-2 video-3

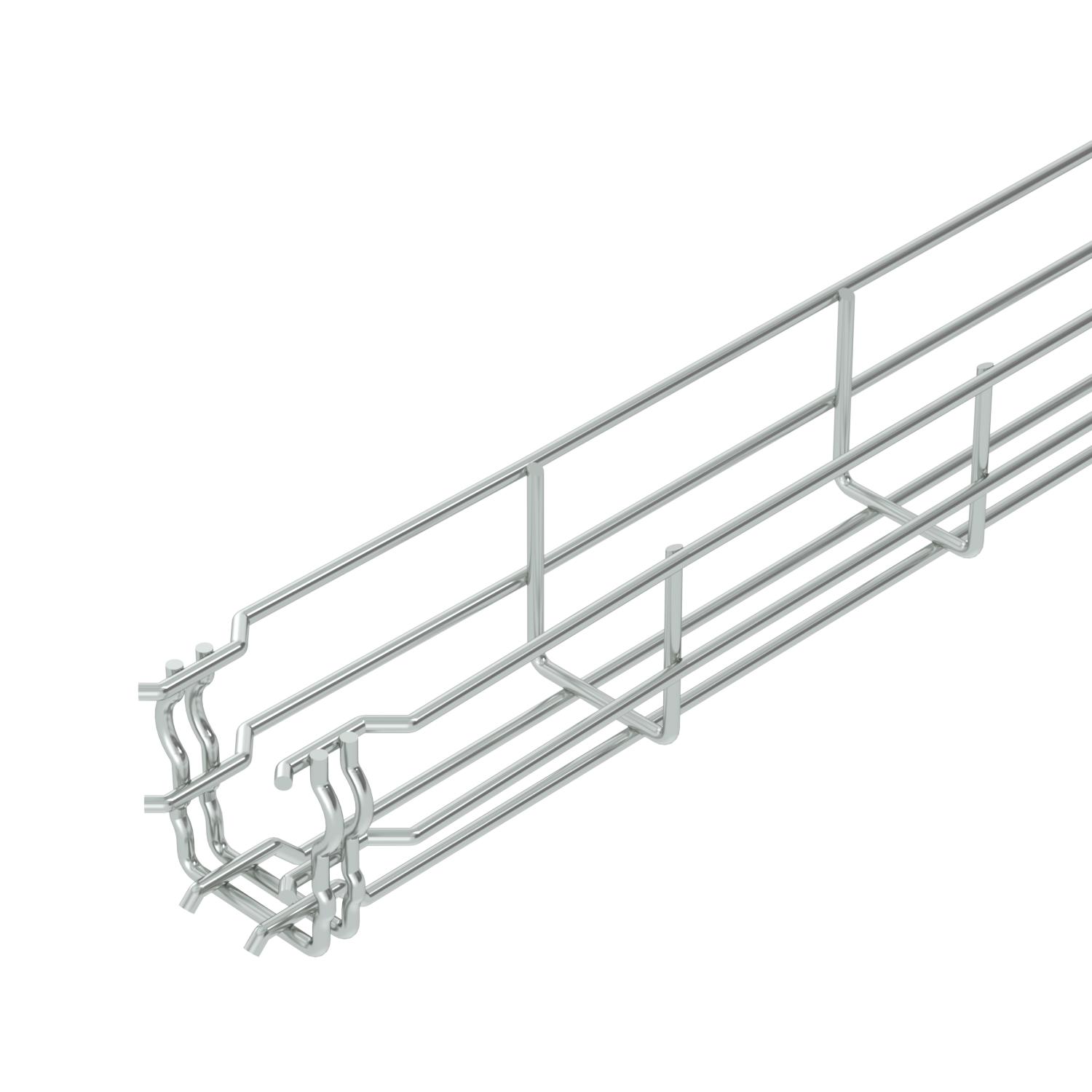

Korytko siatkowe GR-Magic® 55 G

Nr kat. 6001441 | EAN 4012195430957

3000 mm
55 mm
Opis produktu
Opis produktu
Korytko siatkowe z ukształtowanym łącznikiem o wysokości boku 55 mm.
Tłumienie magnetyczne bez pokrywy 15 dB, z pokrywą 25 dB.

Dokładne informacje na temat klasyfikacji UL do uzyskania na zapytanie.
  • RINA 1861, Klasyfikacja morska, Certyfikacja i usługi
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • Oświadczenie o zgodności z dyrektywami WE
  • Deklaracja zgodności UKCA
  • Klasa podtrzymania funkcji E30
  • Klasa podtrzymania funkcji E60
  • Klasa podtrzymania funkcji E90
Dane techniczne

Wymiary

Długość 3000 mm
Forma profilu Kształt U
Kolor cyjan
Materiał Stal
Ochrona przeciwpożarowa Zastosowanie sufitów przeciwpożarowych
Podtrzymanie funkcji tak
Powierzchnia cynkowane galwanicznie
Przekrój poprzeczny 1600 mm²
Przekrój poprzeczny 16 cm²
Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe
Rozstaw podpór 1,0 m 0,35 kN/m
Rozstaw podpór 1,5 m 0,2 kN/m
Rozstaw podpór 2,0 m 0,1 kN/m
Rozstaw podpór 2,5 m 0,1 kN/m
Ślad węglowy CO₂ (GWP) od kołyski po bramę 1,2752 kg CO₂e / 1 Metr
Średnica drutu 3,9 mm
Stal nierdzewna, wytrawiana brak
Szerokość 1,97 in
Szerokość 50 mm
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia zintegrowany łącznik
Wykonanie szerokorozpiętościowe brak

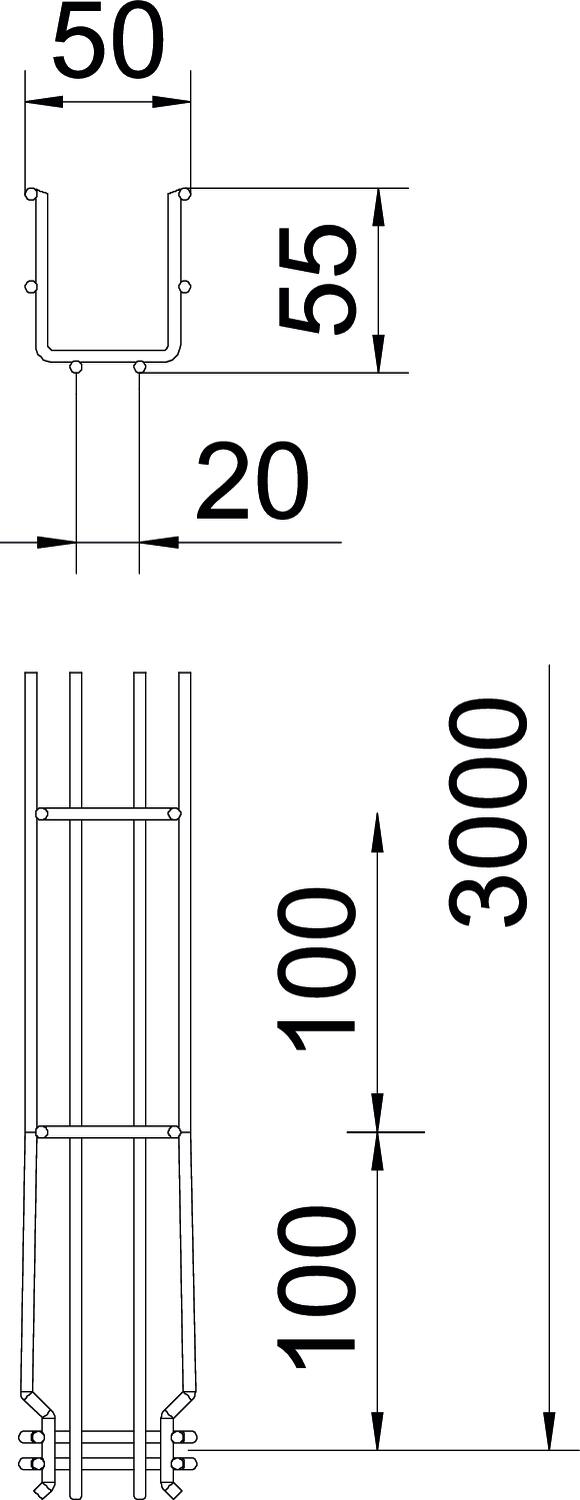

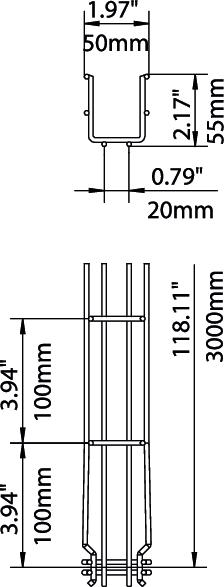

Wymiar 55x50x3000
Wymiar B 52 mm
Wymiar H 58 mm
Wysokość 55 mm
Wysokość 2,17 in
Zintegrowana przegroda bez
Złącza bezśrubowe tak

Dane techniczne

Diagram obciążenia korytka siatkowego GR-Magic typu GRM 55

Diagram obciążenia korytka siatkowego GR-Magic typu GRM 55
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Średnica drutu Przekrój poprzeczny Podtrzymanie funkcji Nr kat. Ilość Najmniejsza sprzedawana ilość
GRM 55 50 G 3000 mm 50 mm 55 mm 3,9 mm 16 cm² tak 6001441
3 m
GRM 55 100 G 3000 mm 100 mm 55 mm 3,9 mm 40 cm² tak 6001442
3 m
GRM 55 150 G 3000 mm 150 mm 55 mm 3,9 mm 63 cm² tak 6001444
3 m
GRM 55 200 G 3000 mm 200 mm 55 mm 3,9 mm 87 cm² tak 6001446
3 m
GRM 55 300 G 3000 mm 300 mm 55 mm 4,8 mm 129 cm² tak 6001448
3 m
GRM 55 400 G 3000 mm 400 mm 55 mm 4,8 mm 175 cm² tak 6001450
3 m
GRM 55 500 G 3000 mm 500 mm 55 mm 4,8 mm 220 cm² brak 6001452
3 m
GRM 55 600 G 3000 mm 600 mm 55 mm 4,8 mm 265 cm² brak 6001454
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa do siatkowego korytka kablowego, zatrzaskiwana FS Pokrywa do siatkowego korytka kablowego, zatrzaskiwana FS DGRR 50 FS 6001840
3 m
Łącznik narożny G Łącznik narożny G GEV 36 G 6016715
20 Sztuka

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Przegroda 45 FS Przegroda 45 FS TSG 45 FS 6062033
3 m
Zacisk do mocowania przegrody Zacisk do mocowania przegrody KS GR A2 6062282
30 Sztuka
Płyta zejściowa kabli FS Płyta zejściowa kabli FS KAB GR FS 6220139
10 Sztuka
