Korytko siatkowe GR-Magic® 55 FT 3000 | 150 | 55 | 3,9 | 63 | tak

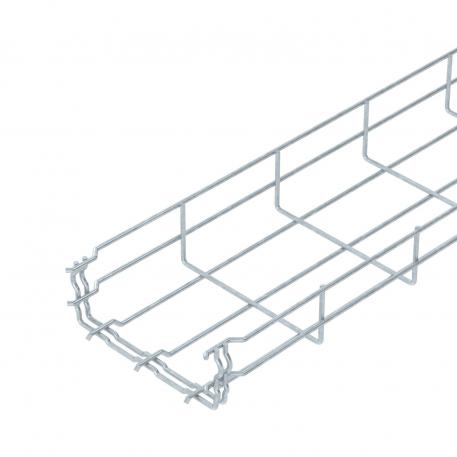

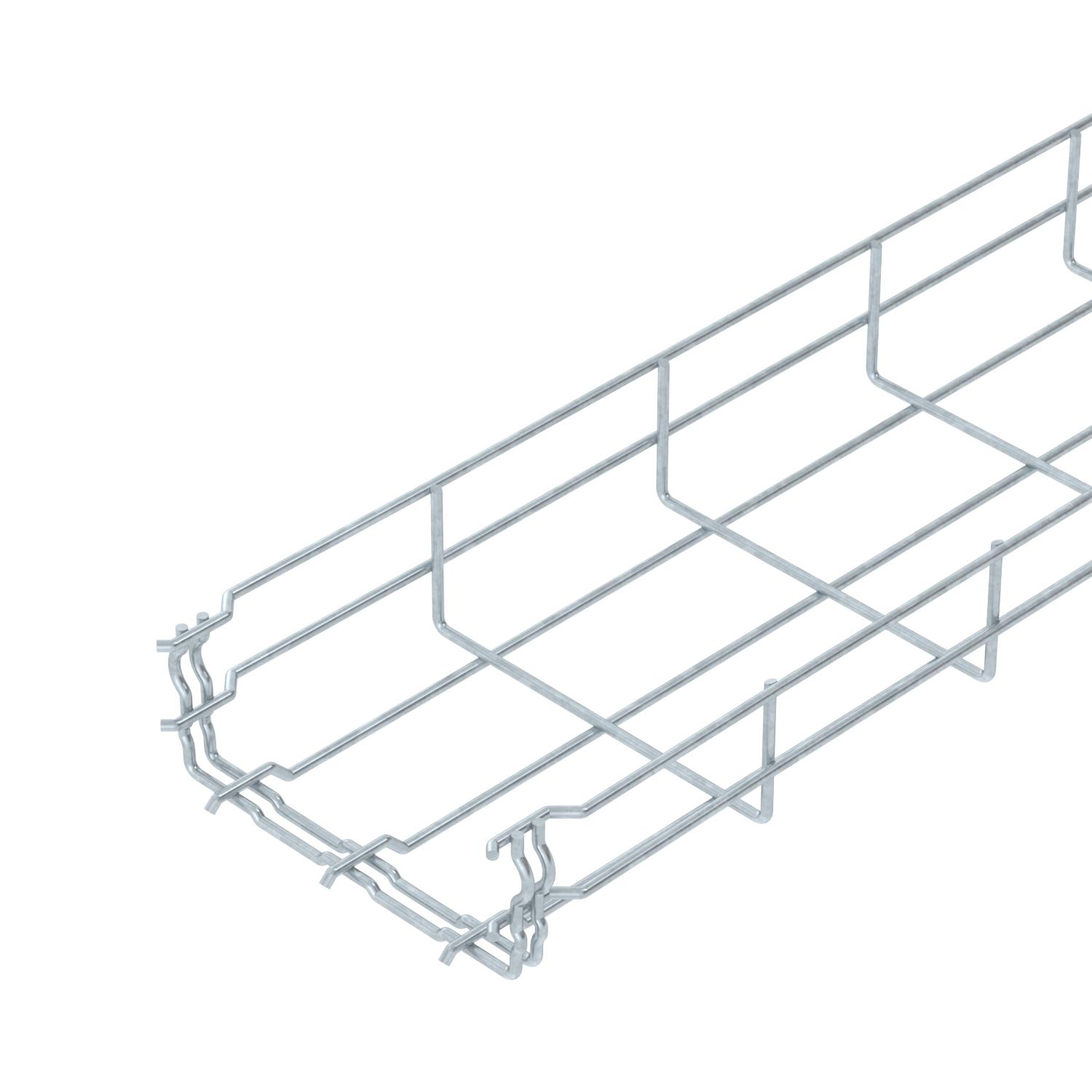

Korytko siatkowe GR-Magic® 55 FT

Nr kat. 6001418 | EAN 4012196078912

Nr kat. / Typ

Długość	3000 mm

Szerokość

Wysokość	55 mm

Średnica drutu

Przekrój poprzeczny

Podtrzymanie funkcji

Opis produktu

Opis produktu

Korytko siatkowe z ukształtowanym łącznikiem o wysokości boku 55 mm.
Tłumienie magnetyczne bez pokrywy 15 dB, z pokrywą 25 dB.

Dokładne informacje na temat klasyfikacji UL do uzyskania na zapytanie.

Dane techniczne

Dane techniczne

Forma profilu	Kształt U
Materiał	Stal
Ochrona przeciwpożarowa	Podtrzymanie funkcji: ponadnormatywna konstrukcja nośna
Podtrzymanie funkcji	tak
Powierzchnia	cynkowana metodą zanurzeniową
Przekrój poprzeczny	63 cm²
Przekrój poprzeczny	6300 mm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe

Średnica drutu	3,9 mm
Stal nierdzewna, wytrawiana	brak
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak
Wymiar	55x150x3000
Zintegrowana przegroda	bez
Złącza bezśrubowe	tak

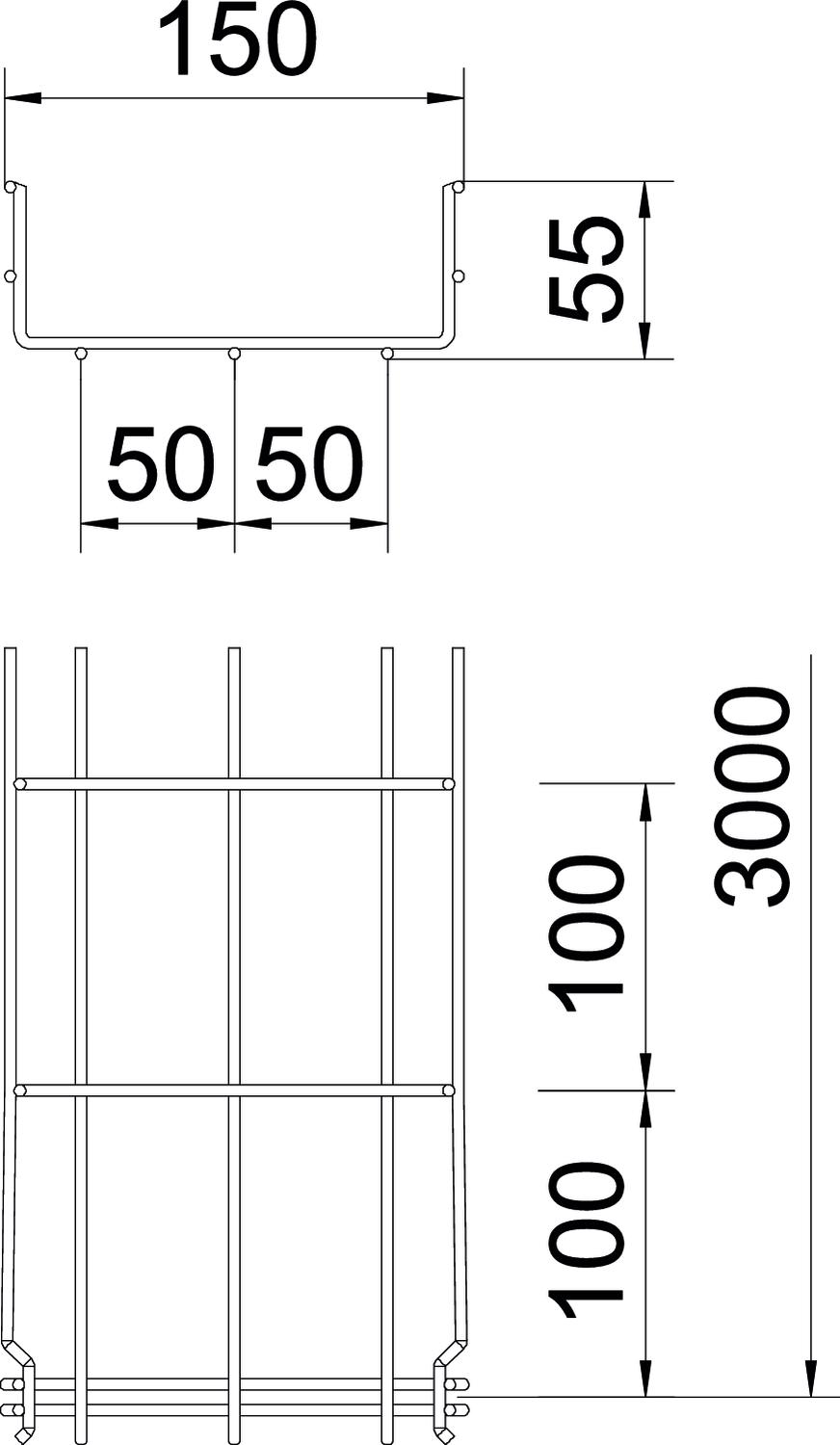

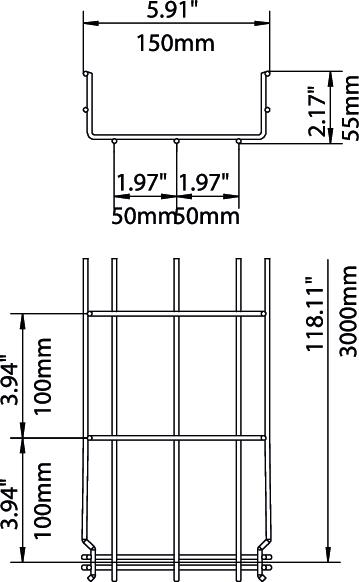

Wymiary

Długość	3000 mm
Szerokość	150 mm
Szerokość	5,91 in
Wymiar B	150 mm

Wymiar H	58 mm
Wysokość	55 mm
Wysokość	2,17 in

Obciążenie

Rozstaw podpór 1,0 m	0,35 kN/m
Rozstaw podpór 1,5 m	0,2 kN/m

Rozstaw podpór 2,0 m	0,1 kN/m
Rozstaw podpór 2,5 m	0,1 kN/m

Dane techniczne

Diagram obciążenia korytka siatkowego GR-Magic typu GRM 55

Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
Odstęp pomiędzy podporami w m
Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
Rozkład obciążenia podczas badania
Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
Wykres ugięcia trasy w zależności od rozstawu podpór

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Średnica drutu	Przekrój poprzeczny	Podtrzymanie funkcji	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	tak	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	tak	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	tak	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	tak	6001420	m	3 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	tak	6001421	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	tak	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	tak	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	brak	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	brak	6001436	m	3 m

Dodatki

Akcesoria systemowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość

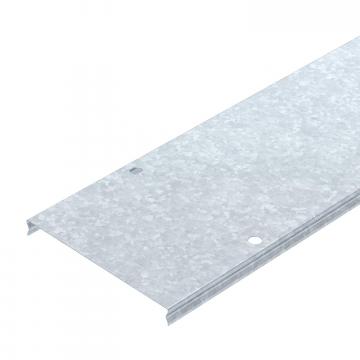

Pokrywa do siatkowego korytka kablowego, zatrzaskiwana FT	DGRR 150 FT	6001824	m	3 m
Łącznik narożny FT	GEV 36 FT	6016723	Sztuka	20 Sztuka

Akcesoria montażowe

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Zacisk do mocowania przegrody	KS GR A2	6062282	Sztuka	30 Sztuka
Przegroda 45 DD	TSG 45 DD	6062321	m	3 m
Płyta zejściowa kabli FT	KAB GR FT	6220142	Sztuka	10 Sztuka
Adapter siatkowego korytka kablowego do uchwytu dachowego	165 MBG HGRM	5218886	Sztuka	50 Sztuka
