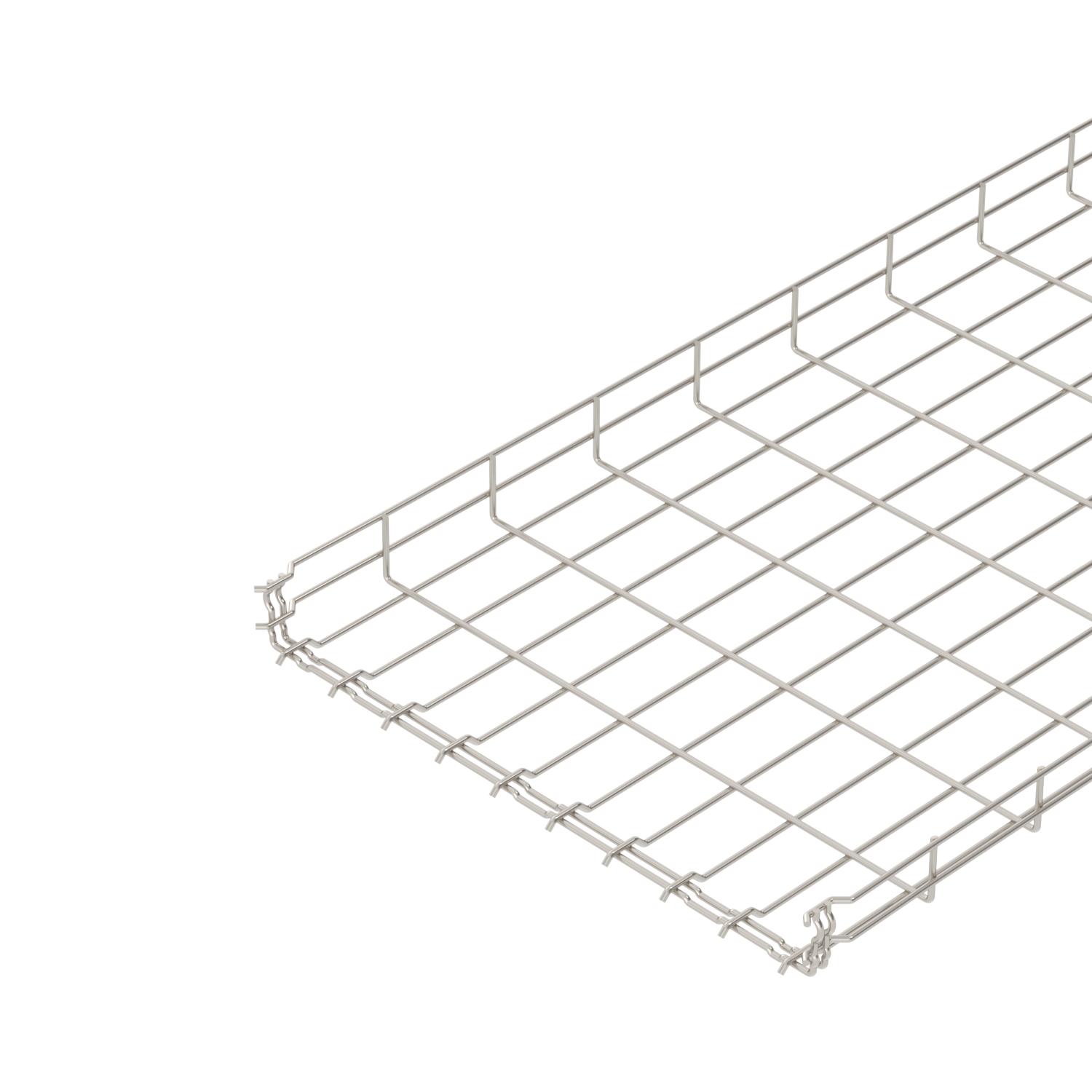

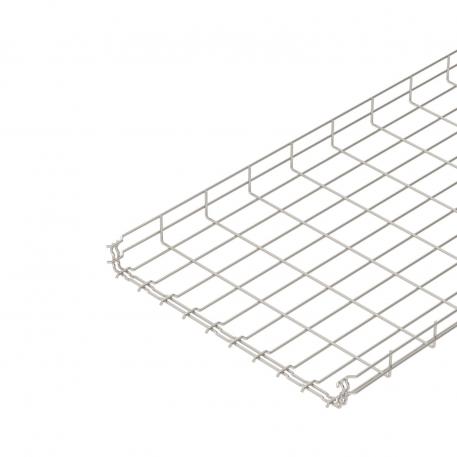

Korytko siatkowe GR-Magic® 55 A4

Nr kat. 6001097 | EAN 4012195166122

3000 mm
55 mm
Opis produktu
Opis produktu
Korytko siatkowe z ukształtowanym łącznikiem o wysokości boku 55 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 15 dB, z pokrywą 25 dB.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • RINA 1861, Klasyfikacja morska, Certyfikacja i usługi
  • Oświadczenie o zgodności z dyrektywami WE
Dane techniczne

Wymiary

Długość 3000 mm
Forma profilu Kształt U
Kolor stal szlachetna
Materiał Stal nierdzewna 1.4401
Podtrzymanie funkcji brak
Powierzchnia pusty, po obróbce
Przekrój poprzeczny 22000 mm²
Przekrój poprzeczny 220 cm²
Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe
Rozstaw podpór 1,0 m 0,9 kN/m
Rozstaw podpór 1,5 m 0,6 kN/m
Rozstaw podpór 2,0 m 0,3 kN/m
Rozstaw podpór 2,5 m 0,25 kN/m
Ślad węglowy CO₂ (GWP) od kołyski po bramę 14,0056 kg CO₂e / 1 Metr
Średnica drutu 4,8 mm
Stal nierdzewna, wytrawiana tak
Szerokość 19,69 in
Szerokość 500 mm
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia zintegrowany łącznik
Wykonanie szerokorozpiętościowe brak

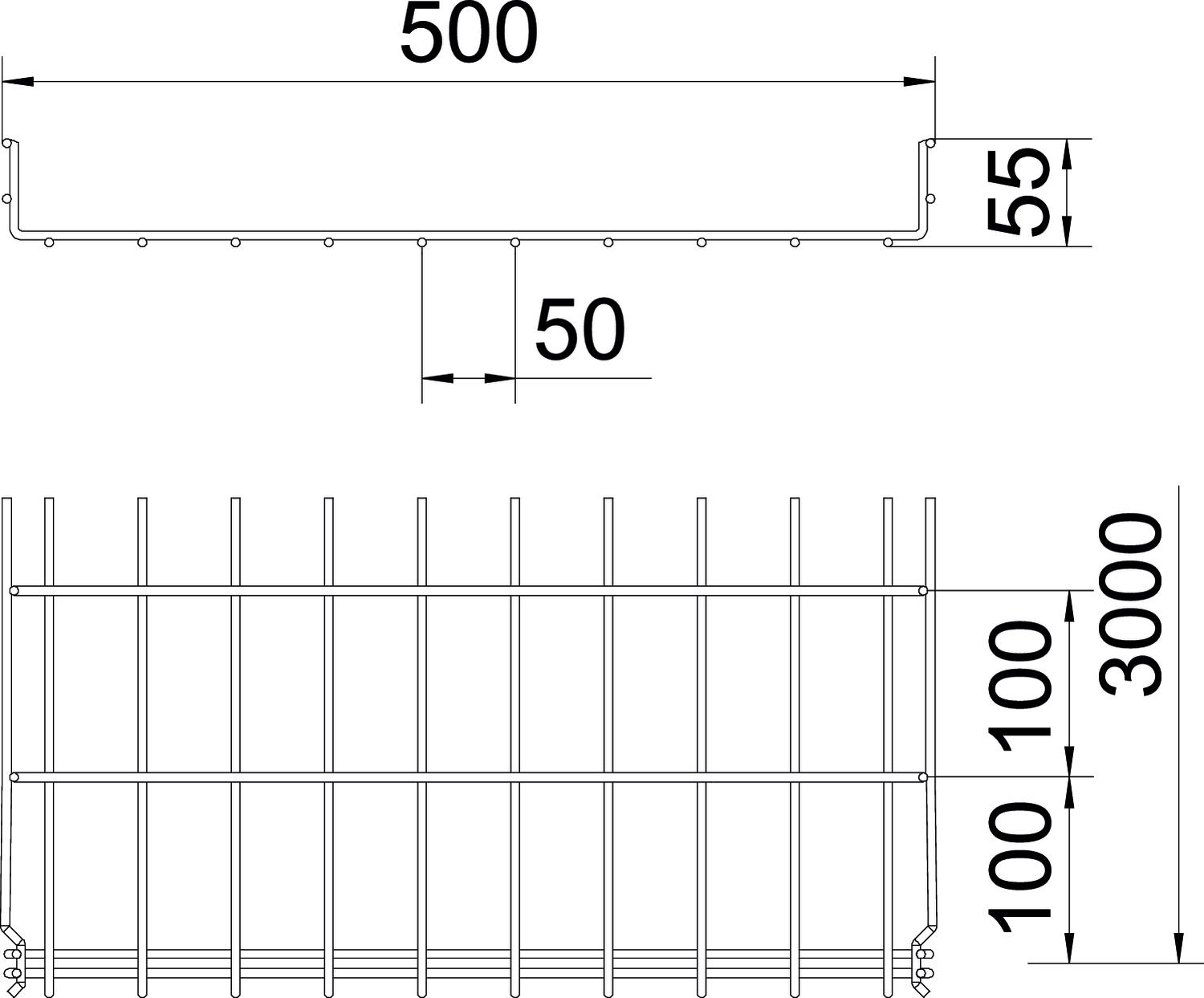

Wymiar 55x500x3000
Wymiar B 500 mm
Wymiar H 58 mm
Wysokość 55 mm
Wysokość 2,17 in
Zintegrowana przegroda bez
Złącza bezśrubowe tak

Dane techniczne

Wykres obciążenia korytka siatkowego typu GRM 55 VA

Wykres obciążenia korytka siatkowego typu GRM 55 VA
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Średnica drutu Przekrój poprzeczny Podtrzymanie funkcji Nr kat. Ilość Najmniejsza sprzedawana ilość
GRM 55 50 A4 3000 mm 50 mm 55 mm 3,9 mm 16 cm² tak 6001087
3 m
GRM 55 100 A4 3000 mm 100 mm 55 mm 3,9 mm 40 cm² tak 6001088
3 m
GRM 55 150 A4 3000 mm 150 mm 55 mm 3,9 mm 63 cm² tak 6001090
3 m
GRM 55 200 A4 3000 mm 200 mm 55 mm 3,9 mm 87 cm² tak 6001091
3 m
GRM 55 300 A4 3000 mm 300 mm 55 mm 4,8 mm 129 cm² tak 6001093
3 m
GRM 55 400 A4 3000 mm 400 mm 55 mm 4,8 mm 175 cm² tak 6001095
3 m
GRM 55 500 A4 3000 mm 500 mm 55 mm 4,8 mm 220 cm² brak 6001097
3 m
GRM 55 600 A4 3000 mm 600 mm 55 mm 4,8 mm 265 cm² brak 6001099
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik narożny A4 Łącznik narożny A4 GEV 36 A4 6016764
