- Opis produktu
-
Opis produktu

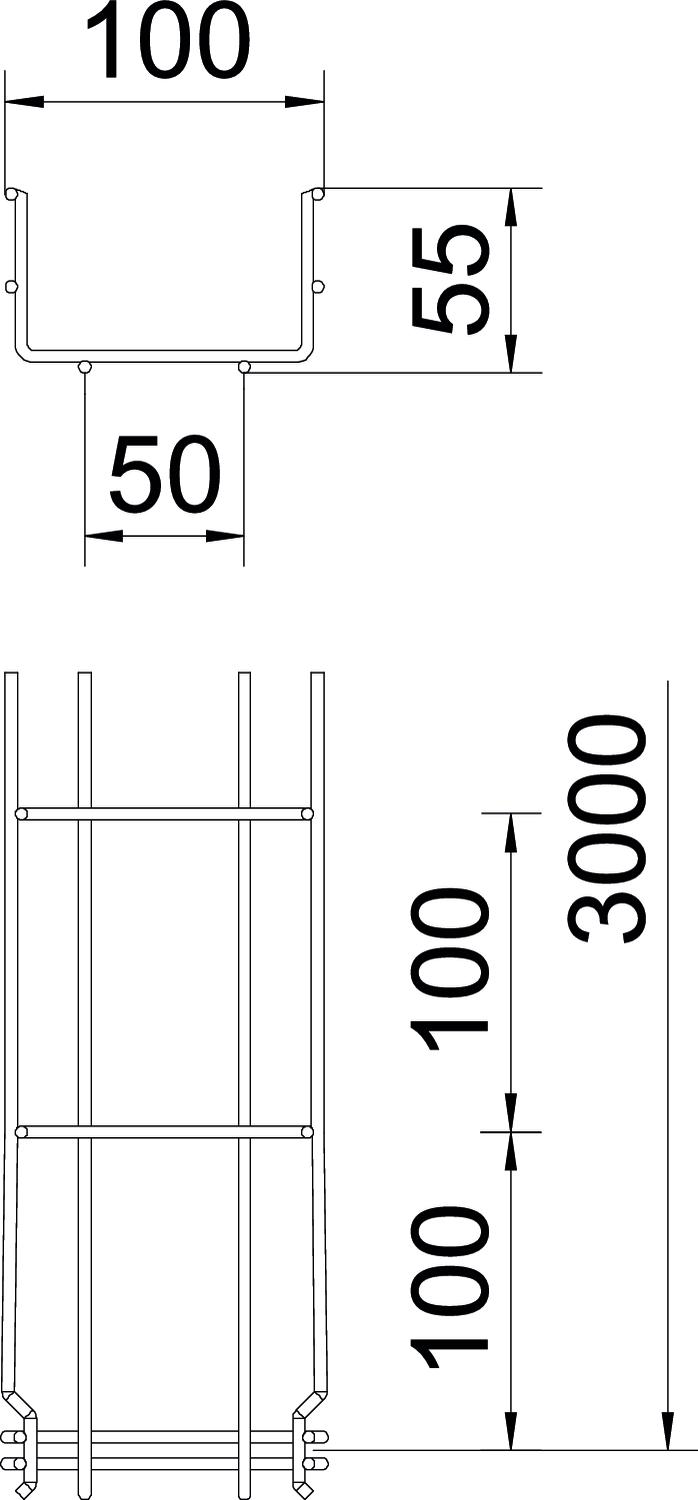

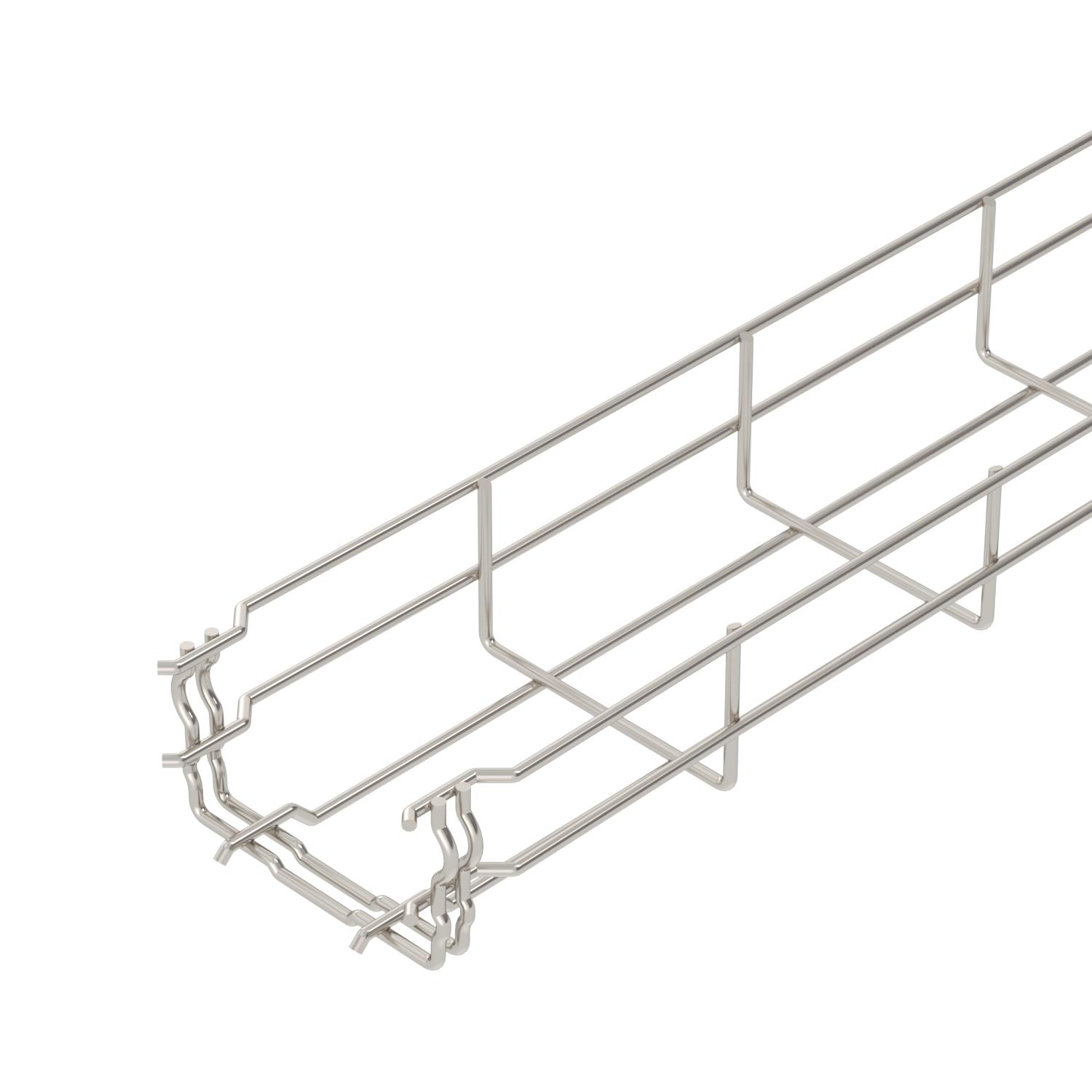

Korytko siatkowe z ukształtowanym łącznikiem o wysokości boku 55 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 15 dB, z pokrywą 25 dB.
- Dane techniczne
-
Dane techniczne
Forma profilu Kształt U Materiał stal nierdzewna 1.4301 Ochrona przeciwpożarowa Podtrzymanie funkcji: ponadnormatywna konstrukcja nośna Podtrzymanie funkcji tak Powierzchnia pusty, po obróbce Przekrój poprzeczny 4000 mm² Przekrój poprzeczny 40 cm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Średnica drutu 3,9 mm Stal nierdzewna, wytrawiana tak Typ obciążenia wg IEC 61537 Typ II Wersja połączenia zintegrowany łącznik Wymiar 55x100x3000 Zintegrowana przegroda bez Złącza bezśrubowe tak Wymiary

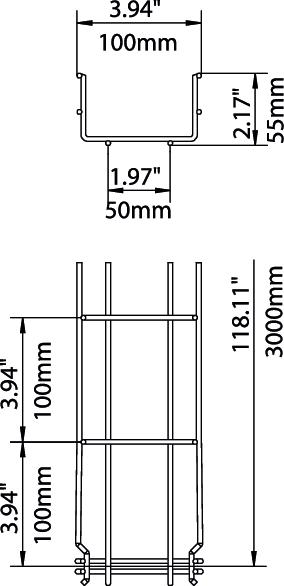

Długość 3000 mm Szerokość 3,94 in Szerokość 100 mm Wymiar B 100 mm Wymiar H 58 mm Wysokość 55 mm Wysokość 2,17 in Obciążenie
Rozstaw podpór 1,0 m 0,35 kN/m Rozstaw podpór 1,5 m 0,2 kN/m Rozstaw podpór 2,0 m 0,1 kN/m Rozstaw podpór 2,5 m 0,1 kN/m Dane techniczne
Wykres obciążenia korytka siatkowego typu GRM 55 VA
- Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
- Odstęp pomiędzy podporami w m
- Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
- Rozkład obciążenia podczas badania
- Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
- Wykres ugięcia trasy w zależności od rozstawu podpór
- Wszystkie typy
-
Wszystkie typy
