Korytko siatkowe GR-Magic® 105 G

Nr kat. / Typ

Długość	3000 mm

Szerokość

Wysokość	105 mm

Średnica drutu

Przekrój poprzeczny

Podtrzymanie funkcji	brak

Opis produktu

Opis produktu

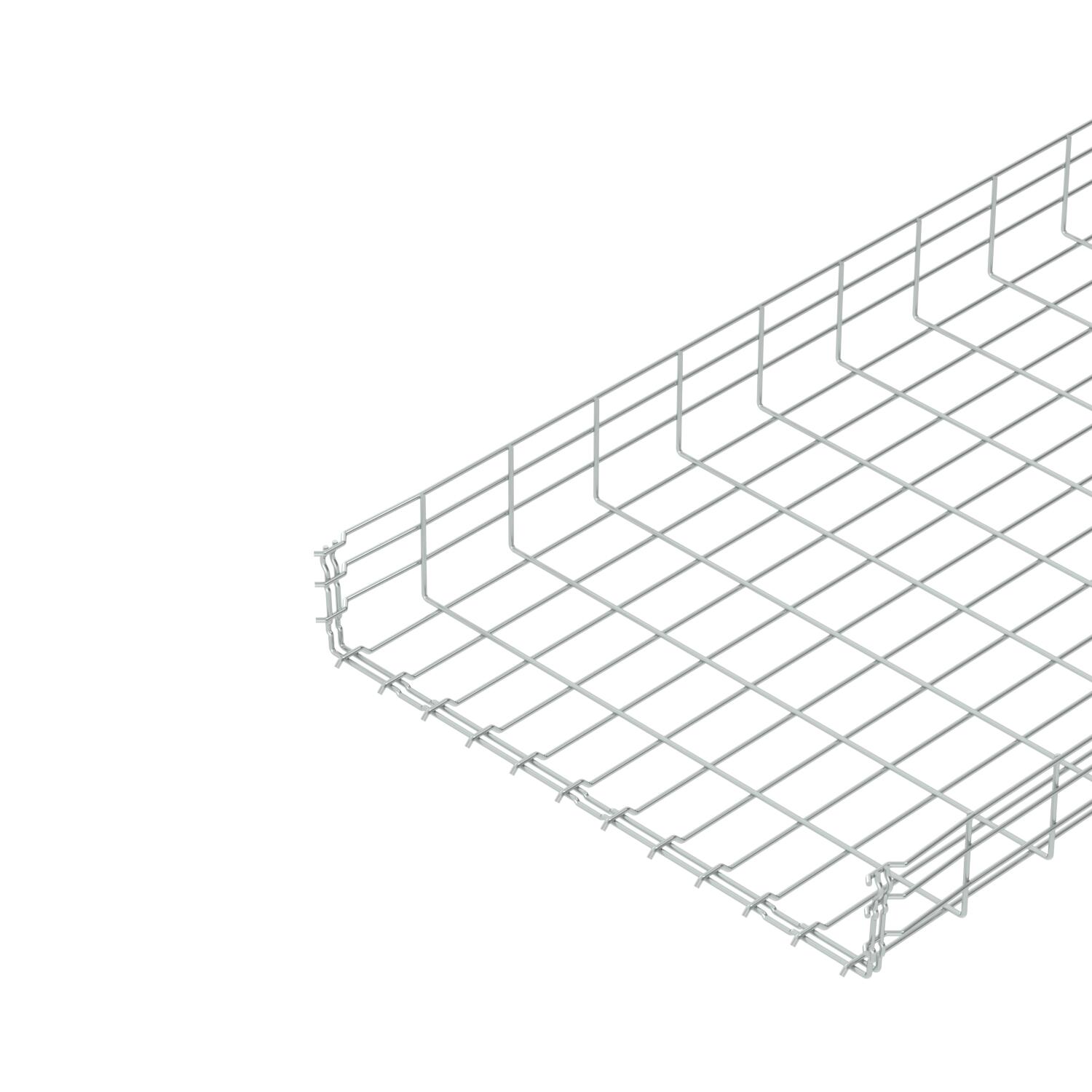

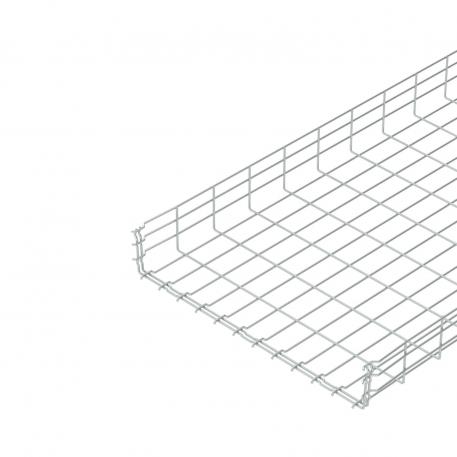

Korytko siatkowe z łącznikiem o wysokości boku 105 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 15 dB, z pokrywą 25 dB.

Dane techniczne

Długość	3000 mm
Forma profilu	Kształt U
Kolor	cyjan
Materiał	Stal
Podtrzymanie funkcji	brak
Powierzchnia	cynkowane galwanicznie
Przekrój poprzeczny	55400 mm²
Przekrój poprzeczny	554 cm²
Rodzaj złącza kablowego systemu nośnego	Zamocowanie zatrzaskowe
Rozstaw podpór 1,0 m	1,6 kN/m
Rozstaw podpór 1,5 m	0,8 kN/m
Rozstaw podpór 2,0 m	0,5 kN/m
Rozstaw podpór 2,5 m	0,33 kN/m
Rozstaw podpór 3,0 m	0,3 kN/m
Ślad węglowy CO₂ (GWP) od kołyski po bramę	6,6165 kg CO₂e / 1 Metr

Średnica drutu	4,8 mm
Stal nierdzewna, wytrawiana	brak
Szerokość	600 mm
Szerokość	23,62 in
Typ obciążenia wg IEC 61537	Typ II
Wersja połączenia	zintegrowany łącznik
Wykonanie szerokorozpiętościowe	brak

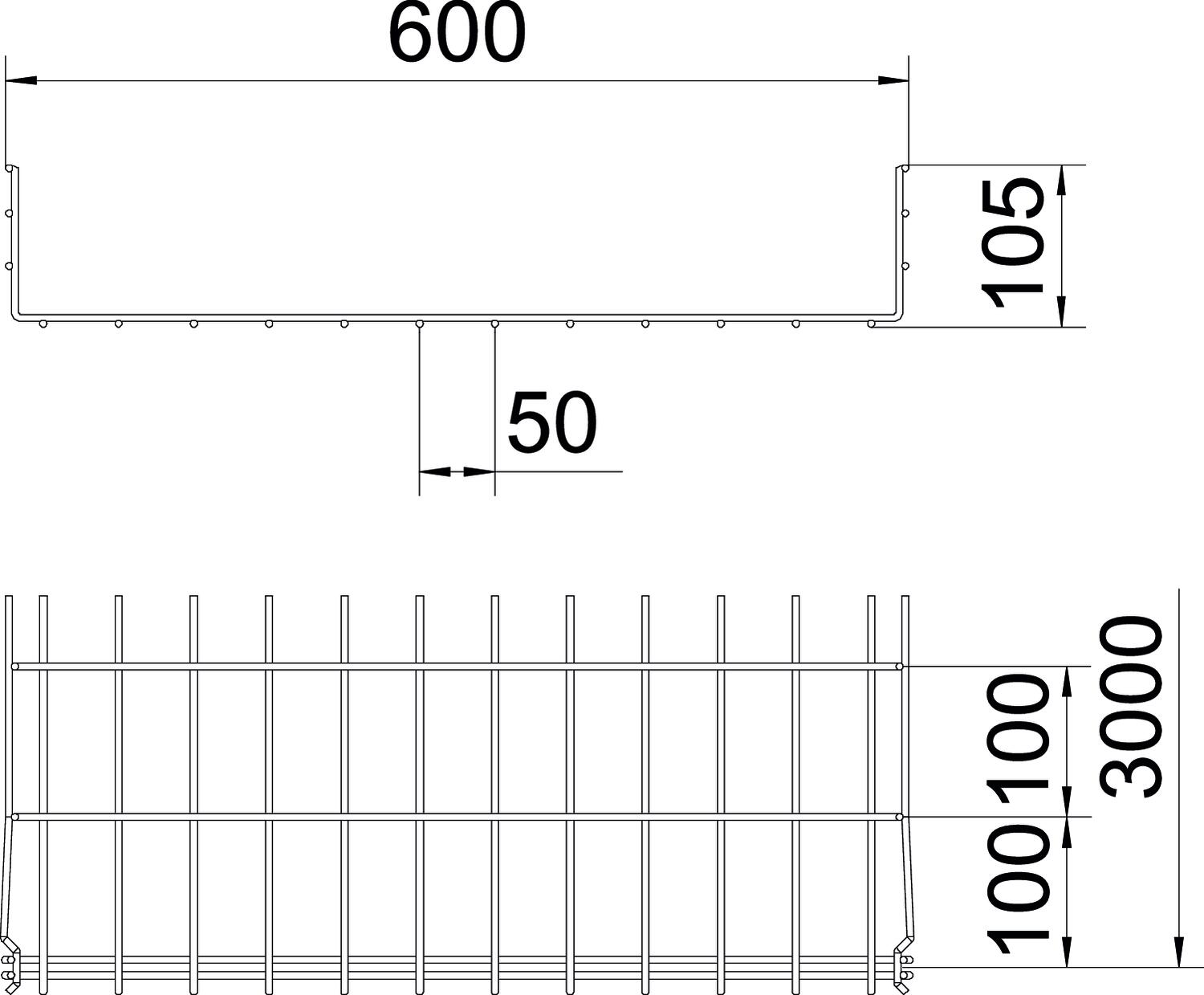

Wymiar	105x600x3000
Wymiar B	600 mm
Wymiar H	108 mm
Wysokość	4,13 in
Wysokość	105 mm
Zintegrowana przegroda	bez
Złącza bezśrubowe	tak

Wszystkie typy

Wszystkie typy

Typ	Długość	Szerokość	Wysokość	Średnica drutu	Przekrój poprzeczny	Podtrzymanie funkcji	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
GRM 105 100 G	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	brak	6002402	m	3 m
GRM 105 150 G	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	brak	6002404	m	3 m
GRM 105 200 G	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	brak	6002406	m	3 m
GRM 105 300 G	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	brak	6002408	m	3 m
GRM 105 400 G	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	brak	6002410	m	3 m
GRM 105 500 G	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	brak	6002415	m	3 m
GRM 105 600 G	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	brak	6002417	m	3 m

Dodatki

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Pokrywa do siatkowego korytka kablowego, zatrzaskiwana FS	DGRR 600 FS	6001854	m	3 m
Łącznik narożny G	GEV 36 G	6016715	Sztuka	20 Sztuka

Produkty	Typ	Nr kat.	Ilość	Najmniejsza sprzedawana ilość
Przegroda 85 FS	TSG 85 FS	6062114	m	3 m
Zacisk do mocowania przegrody	KS GR A2	6062282	Sztuka	30 Sztuka
Płyta zejściowa kabli FS	KAB GR FS	6220139	Sztuka	10 Sztuka
