- Opis produktu
-
Opis produktu

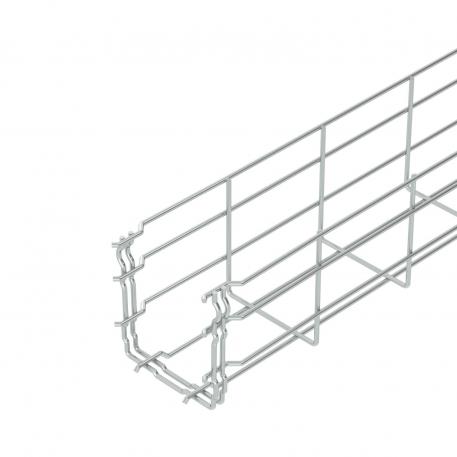

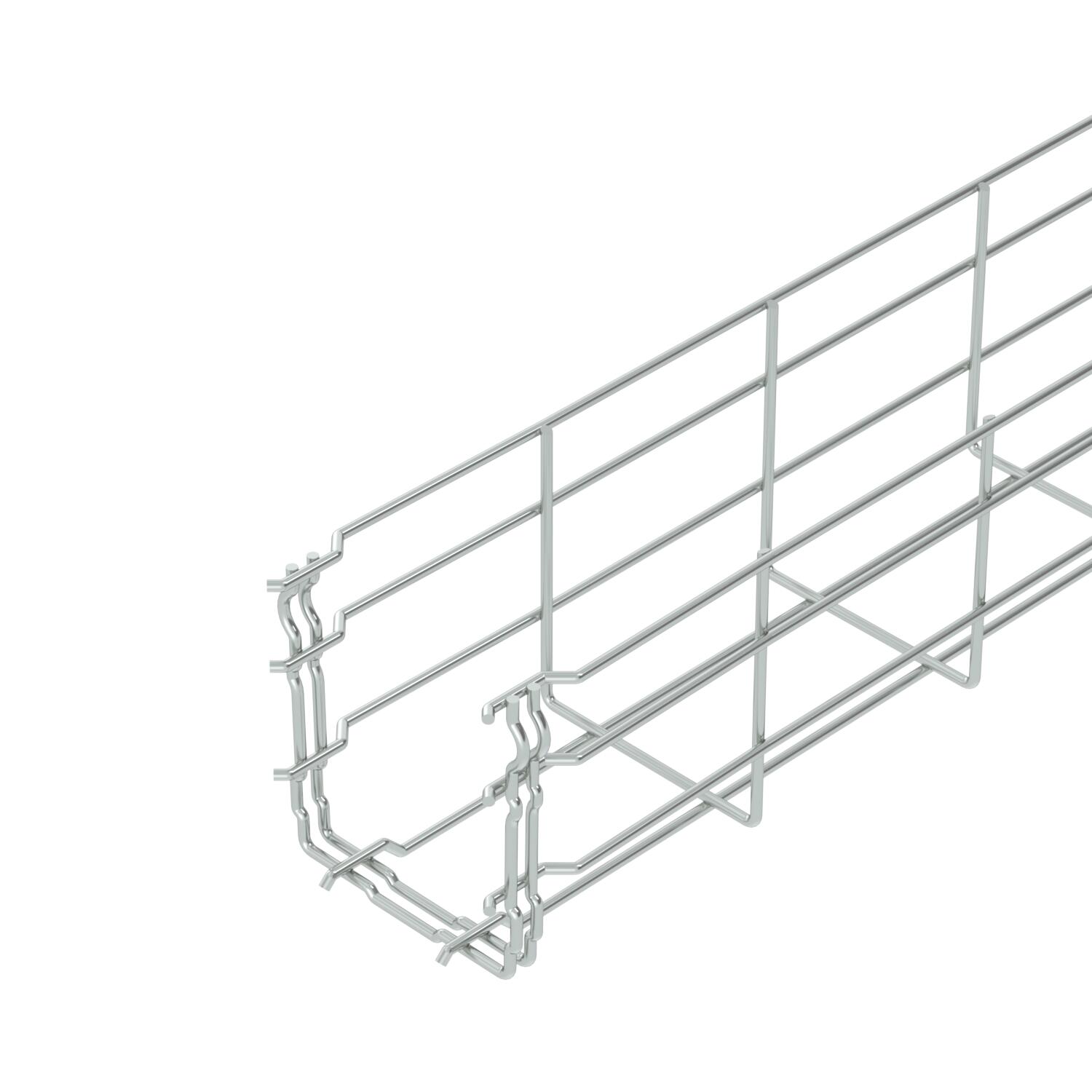

Korytko siatkowe z łącznikiem o wysokości boku 105 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 15 dB, z pokrywą 25 dB.
- Dane techniczne
-
Dane techniczne

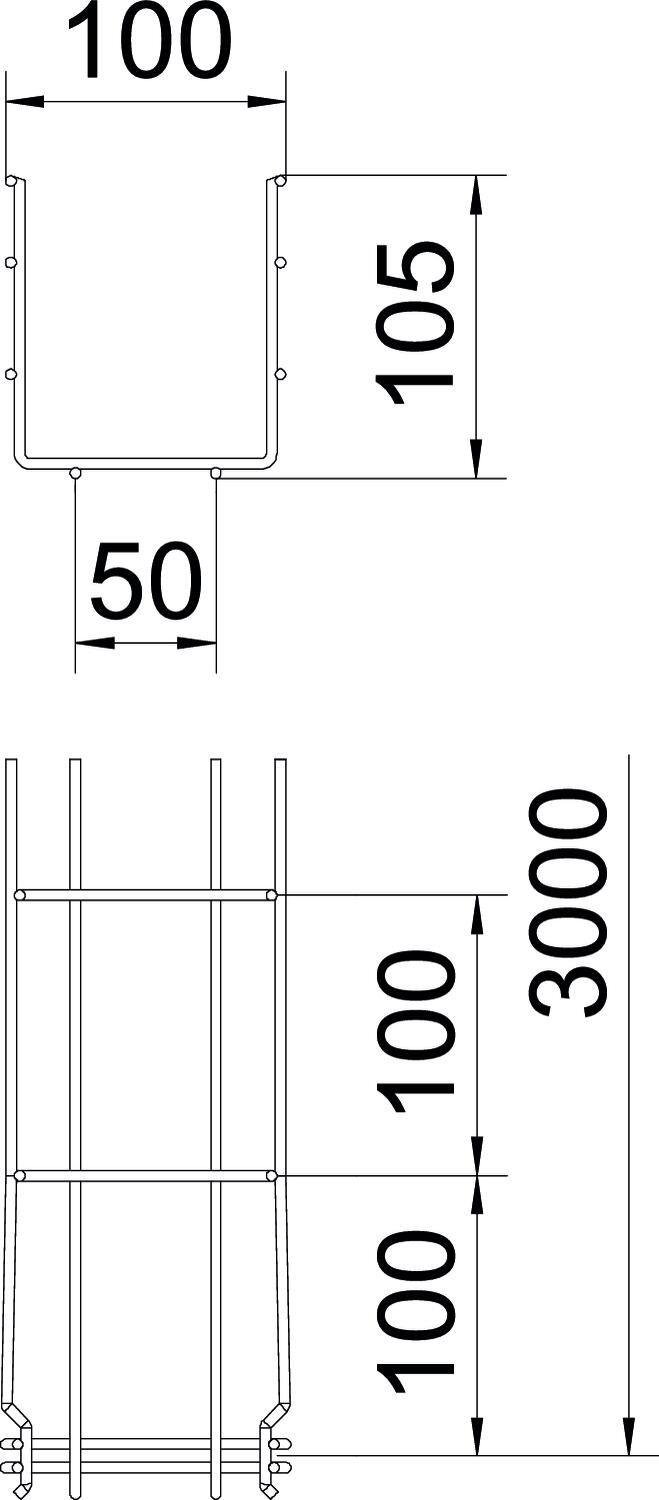

Forma profilu Kształt U Materiał Stal Podtrzymanie funkcji brak Powierzchnia cynkowane galwanicznie Przekrój poprzeczny 82 cm² Przekrój poprzeczny 8200 mm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Średnica drutu 3,9 mm Stal nierdzewna, wytrawiana brak Typ obciążenia wg IEC 61537 Typ II Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 105x100x3000 Zintegrowana przegroda bez Złącza bezśrubowe tak Wymiary

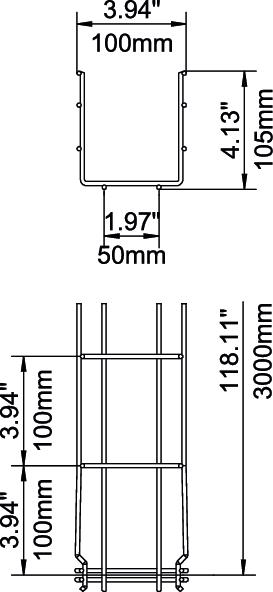

Długość 3000 mm Szerokość 100 mm Szerokość 3,94 in Wymiar B 100 mm Wymiar H 108 mm Wysokość 4,13 in Wysokość 105 mm Obciążenie
Rozstaw podpór 1,0 m 0,8 kN/m Rozstaw podpór 1,5 m 0,55 kN/m Rozstaw podpór 2,0 m 0,37 kN/m Rozstaw podpór 2,5 m 0,27 kN/m Rozstaw podpór 3,0 m 0,25 kN/m - Wszystkie typy
-
Wszystkie typy
- Do pobrania
-
Karta danych technicznych GRM 105 100 G / 6002402 , 0.31MB , pdfPrzewodnik KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfDeklaracja zgodności GRM 105 100 G / 6002402 , 0.16MB , pdfBrytyjska Deklaracja Zgodności GRM 105 100 G / 6002402 , 0.14MB , pdfREACH Deklaracja zgodności GRM 105 100 G / 6002402 , 0.12MB , pdfRoHS Deklaracja zgodności GRM 105 100 G / 6002402 , 0.12MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat pozwolenie na używanie znaku VDE GRM , 0.50MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat pozwolenie na używanie znaku RINA GRM , 0.61MB , pdfCertyfikat (pozwolenie na używanie znaku) Certyfikat ASTA Korytko siatkowe GR-Magic® , 0.37MB , pdfRaport zrównoważonego rozwoju Raport zrównoważonego rozwoju dla kablowych systemów nośnych , 2.00MB , pdfPomoc przy doborze GR-Magic® , 2.00MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Instrukcja montażu systemów korytek siatkowych , 9.52MB , pdf
