Korytko siatkowe GR-Magic® 105 FT 3000 | 100 | 105 | 3,9 | 82 | brak
morepic-1 morepic-2 video-1 video-2

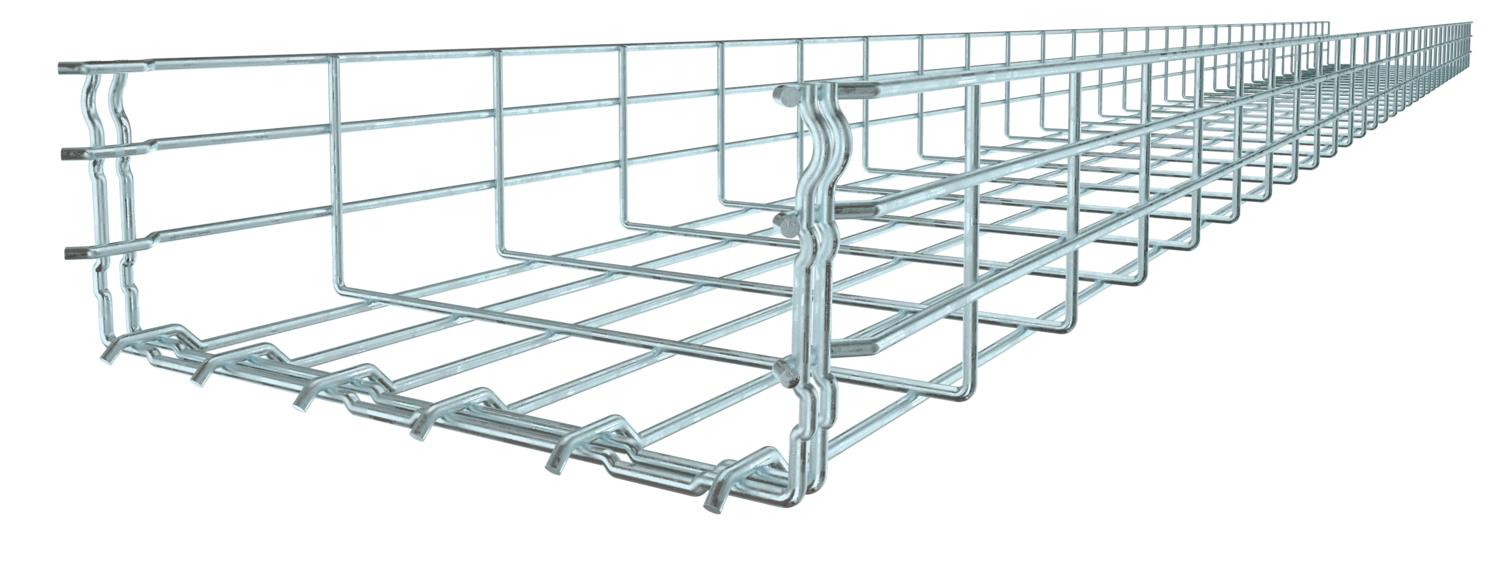

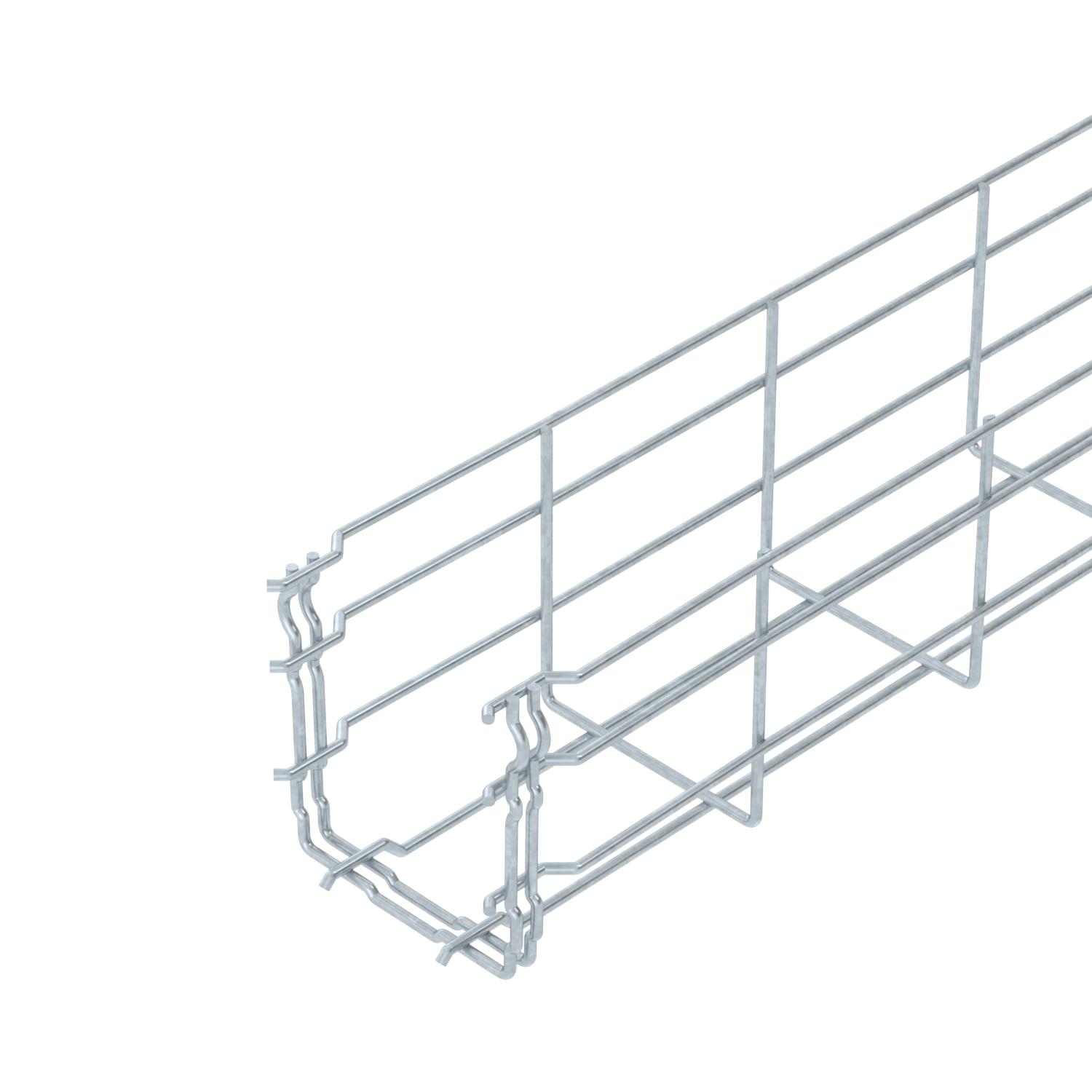

Korytko siatkowe GR-Magic® 105 FT

Nr kat. 6002431 | EAN 4012196021239

3000 mm
105 mm
brak
Opis produktu

Opis produktu

Korytko siatkowe z łącznikiem o wysokości boku 105 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 15 dB, z pokrywą 25 dB.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • RINA 1861, Klasyfikacja morska, Certyfikacja i usługi
  • Oświadczenie o zgodności z dyrektywami WE
Dane techniczne

Dane techniczne

Forma profilu Kształt U
Materiał Stal
Podtrzymanie funkcji brak
Powierzchnia cynkowana metodą zanurzeniową
Przekrój poprzeczny 8200 mm²
Przekrój poprzeczny 82 cm²
Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe
Średnica drutu 3,9 mm
Stal nierdzewna, wytrawiana brak
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia zintegrowany łącznik
Wykonanie szerokorozpiętościowe brak
Wymiar 105x100x3000
Zintegrowana przegroda bez
Złącza bezśrubowe tak

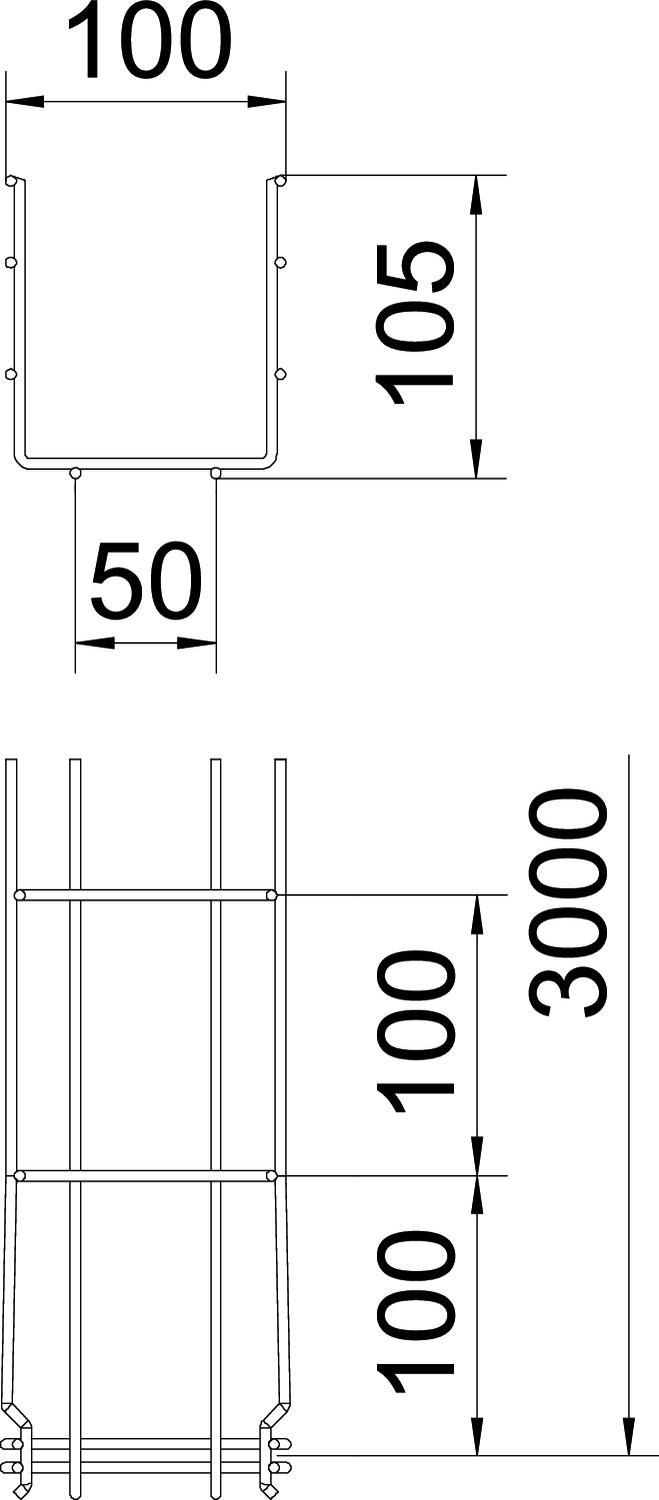

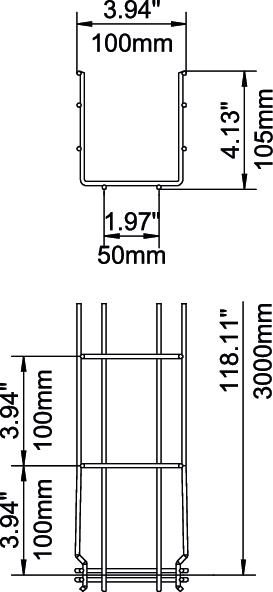

Wymiary

Długość 3000 mm
Szerokość 100 mm
Szerokość 3,94 in
Wymiar B 100 mm
Wymiar H 108 mm
Wysokość 105 mm
Wysokość 4,13 in

Obciążenie

Rozstaw podpór 1,0 m 0,8 kN/m
Rozstaw podpór 1,5 m 0,55 kN/m
Rozstaw podpór 2,0 m 0,37 kN/m
Rozstaw podpór 2,5 m 0,27 kN/m
Rozstaw podpór 3,0 m 0,25 kN/m

Dane techniczne

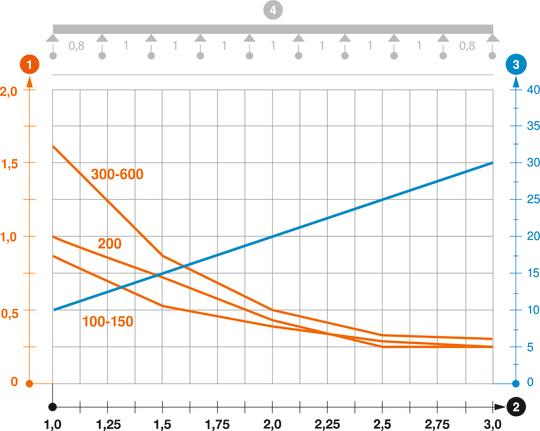

Wykres obciążenia korytka siatkowego typu GRM 105

Wykres obciążenia korytka siatkowego typu GRM 105
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Średnica drutu Przekrój poprzeczny Podtrzymanie funkcji Nr kat. Ilość Najmniejsza sprzedawana ilość
GRM 105 100 FT 3000 mm 100 mm 105 mm 3,9 mm 82 cm² brak 6002431
3 m
GRM 105 150 FT 3000 mm 150 mm 105 mm 3,9 mm 130 cm² brak 6002433
3 m
GRM 105 200 FT 3000 mm 200 mm 105 mm 4,8 mm 175 cm² brak 6002435
3 m
GRM 105 300 FT 3000 mm 300 mm 105 mm 4,8 mm 268 cm² brak 6002437
3 m
GRM 105 400 FT 3000 mm 400 mm 105 mm 4,8 mm 363 cm² brak 6002439
3 m
GRM 105 500 FT 3000 mm 500 mm 105 mm 4,8 mm 459 cm² brak 6002443
3 m
GRM 105 600 FT 3000 mm 600 mm 105 mm 4,8 mm 554 cm² brak 6002445
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

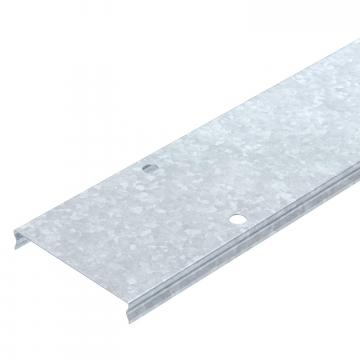

Pokrywa do siatkowego korytka kablowego, zatrzaskiwana FT Pokrywa do siatkowego korytka kablowego, zatrzaskiwana FT DGRR 100 FT 6001822
3 m
Łącznik narożny FT Łącznik narożny FT GEV 36 FT 6016723
20 Sztuka

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zacisk do mocowania przegrody Zacisk do mocowania przegrody KS GR A2 6062282
30 Sztuka
Przegroda 85 DD Przegroda 85 DD TSG 85 DD 6062331
3 m
Płyta zejściowa kabli FT Płyta zejściowa kabli FT KAB GR FT 6220142
10 Sztuka
