Korytko siatkowe GR-Magic® 105 A2 3000 | 100 | 105 | 3,9 | 82 | brak
morepic-1 morepic-2 video-1 video-2

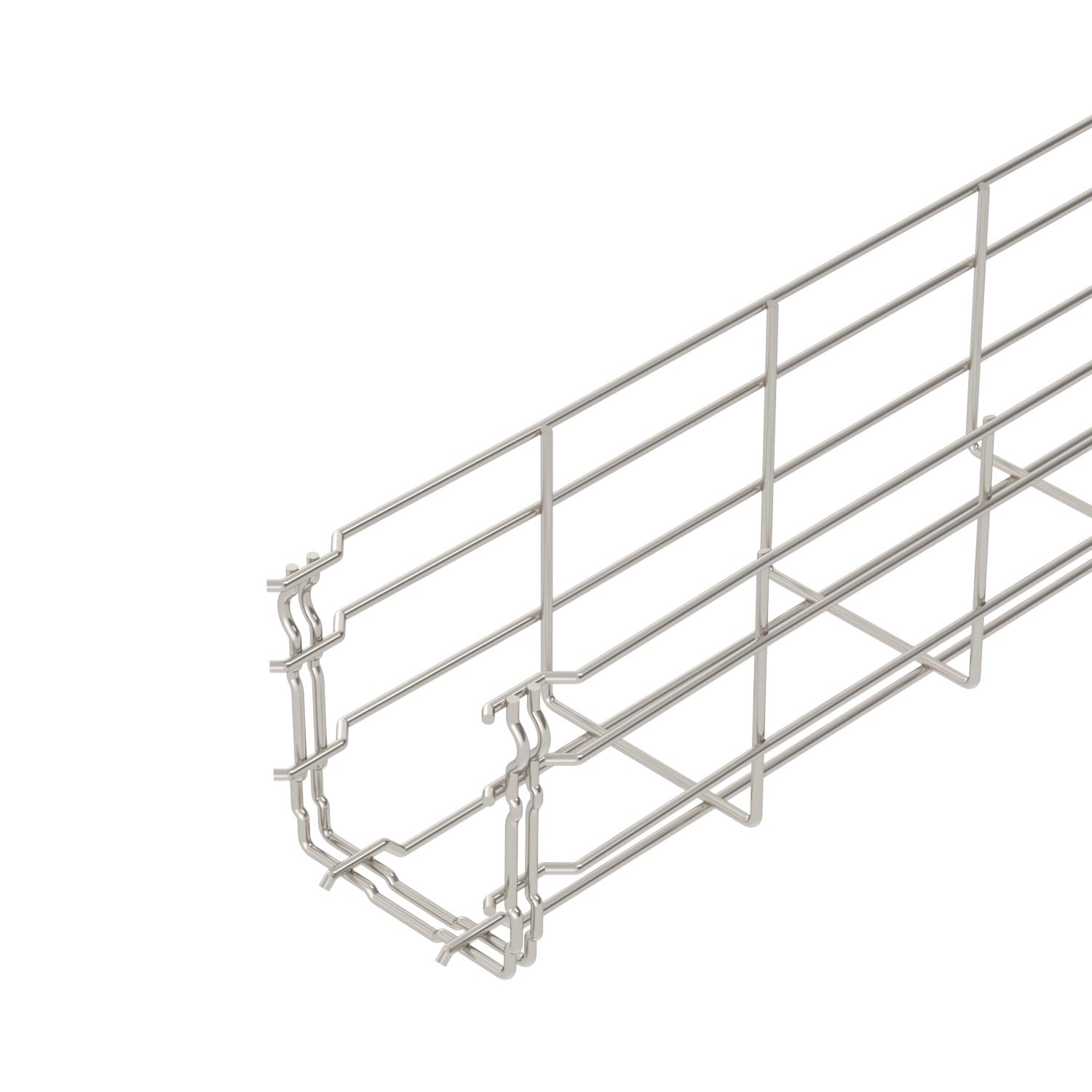

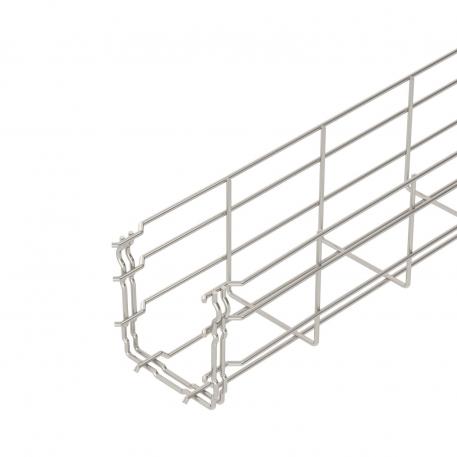

Korytko siatkowe GR-Magic® 105 A2

Nr kat. 6002451 | EAN 4012195149620

3000 mm
105 mm
brak
Opis produktu
Opis produktu
Korytko siatkowe z łącznikiem o wysokości boku 105 mm.
Magnetyczna tłumienność sprzężeniowa bez pokrywy 15 dB, z pokrywą 25 dB.
  • Stowarzyszenie elektrotechniki, elektroniki i technologii informacyjnej, zw. zarejestr., Niemcy
  • RINA 1861, Klasyfikacja morska, Certyfikacja i usługi
  • Oświadczenie o zgodności z dyrektywami WE
Dane techniczne

Wymiary

Długość 3000 mm
Forma profilu Kształt U
Kolor stal szlachetna
Materiał stal nierdzewna 1.4301
Podtrzymanie funkcji brak
Powierzchnia pusty, po obróbce
Przekrój poprzeczny 8200 mm²
Przekrój poprzeczny 82 cm²
Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe
Rozstaw podpór 1,0 m 0,8 kN/m
Rozstaw podpór 1,5 m 0,55 kN/m
Rozstaw podpór 2,0 m 0,37 kN/m
Rozstaw podpór 2,5 m 0,27 kN/m
Rozstaw podpór 3,0 m 0,25 kN/m
Ślad węglowy CO₂ (GWP) od kołyski po bramę 5,0002 kg CO₂e / 1 Metr
Średnica drutu 3,9 mm
Stal nierdzewna, wytrawiana tak
Szerokość 100 mm
Szerokość 3,94 in
Typ obciążenia wg IEC 61537 Typ II
Wersja połączenia zintegrowany łącznik
Wykonanie szerokorozpiętościowe brak

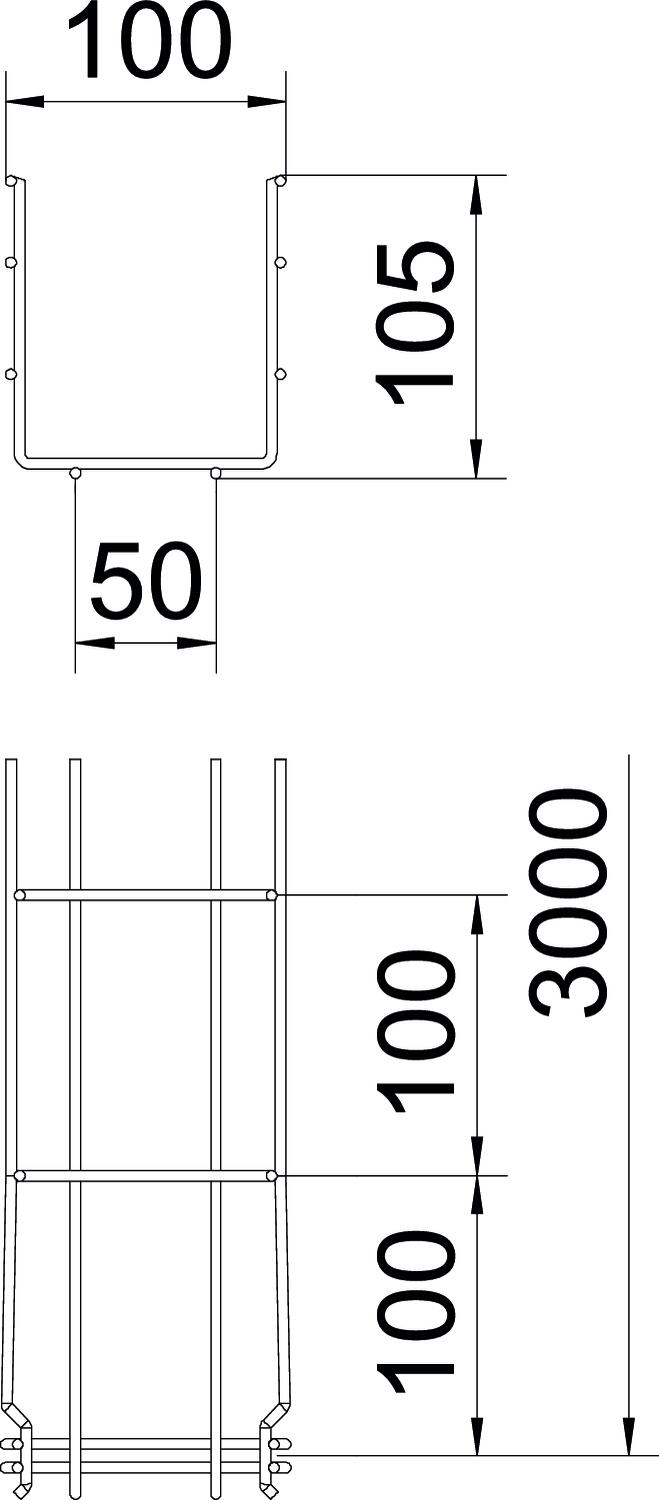

Wymiar 105x100x3000
Wymiar B 100 mm
Wymiar H 108 mm
Wysokość 4,13 in
Wysokość 105 mm
Zintegrowana przegroda bez
Złącza bezśrubowe tak

Dane techniczne

Wykres obciążenia korytka siatkowego typu GRM 105

Wykres obciążenia korytka siatkowego typu GRM 105
  • Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera Dopuszczalne obciążenie korytka/drabiny w kN/m bez ciężaru montera
  • Odstęp pomiędzy podporami w m Odstęp pomiędzy podporami w m
  • Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m Ugięcie trasy w mm przy dopuszczalnym obciążeniu kN/m
  • Rozkład obciążenia podczas badania Rozkład obciążenia podczas badania
  • Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm Wykresy obciążeń dla różnych szerokości koryta kablowego / drabiny w mm
  • Wykres ugięcia trasy w zależności od rozstawu podpór Wykres ugięcia trasy w zależności od rozstawu podpór
Wszystkie typy

Wszystkie typy

Typ Długość Szerokość Wysokość Średnica drutu Przekrój poprzeczny Podtrzymanie funkcji Nr kat. Ilość Najmniejsza sprzedawana ilość
GRM 105 100 A2 3000 mm 100 mm 105 mm 3,9 mm 82 cm² brak 6002451
3 m
GRM 105 150 A2 3000 mm 150 mm 105 mm 3,9 mm 130 cm² brak 6002455
3 m
GRM 105 200 A2 3000 mm 200 mm 105 mm 4,8 mm 175 cm² brak 6002457
3 m

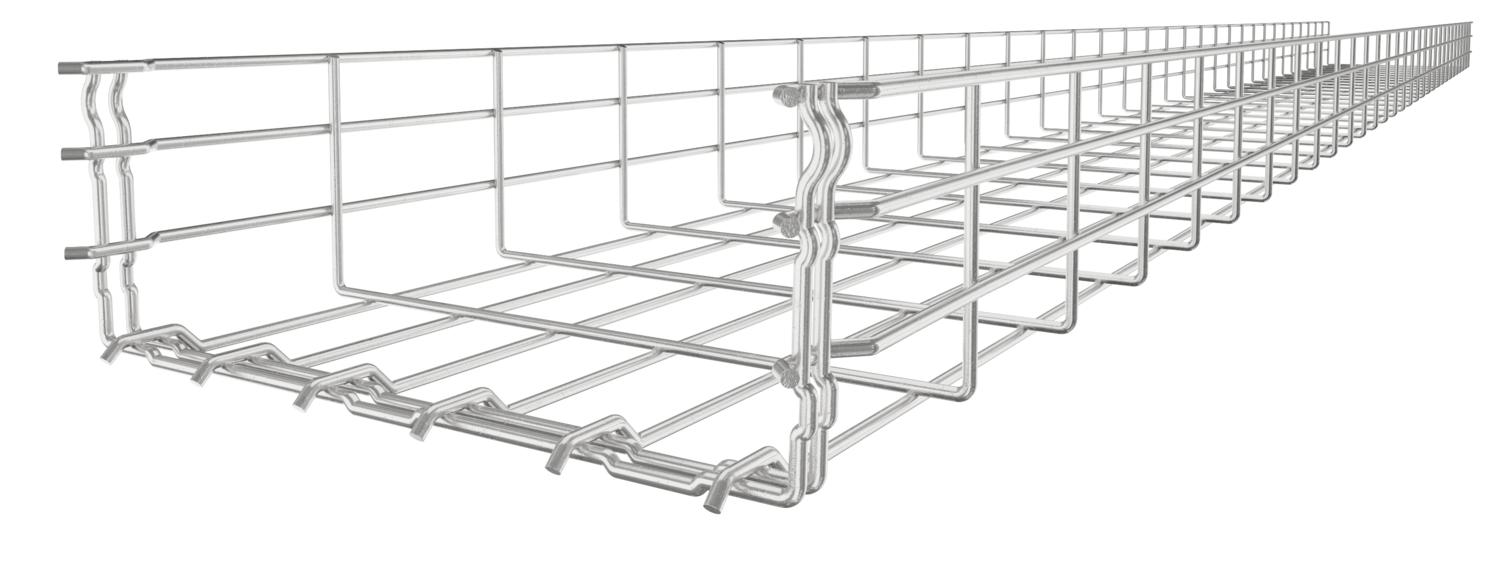

GRM 105 300 A2 3000 mm 300 mm 105 mm 4,8 mm 268 cm² brak 6002460
3 m
GRM 105 400 A2 3000 mm 400 mm 105 mm 4,8 mm 363 cm² brak 6002463
3 m
GRM 105 500 A2 3000 mm 500 mm 105 mm 4,8 mm 459 cm² brak 6002466
3 m
GRM 105 600 A2 3000 mm 600 mm 105 mm 4,8 mm 554 cm² brak 6002469
3 m
Dodatki

Akcesoria systemowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Pokrywa do siatkowego korytka kablowego, zatrzaskiwana A2 Pokrywa do siatkowego korytka kablowego, zatrzaskiwana A2 DGRR 100 A2 6001862
3 m
Łącznik narożny A2 Łącznik narożny A2 GEV 36 A2 6016731
20 Sztuka

Akcesoria montażowe

Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Zacisk do mocowania przegrody Zacisk do mocowania przegrody KS GR A2 6062282
30 Sztuka
