Korytko siatkowe G Magic® 75 G
Nr kat. 6005538 | EAN 4012195686446
- Opis produktu
-
Opis produktu

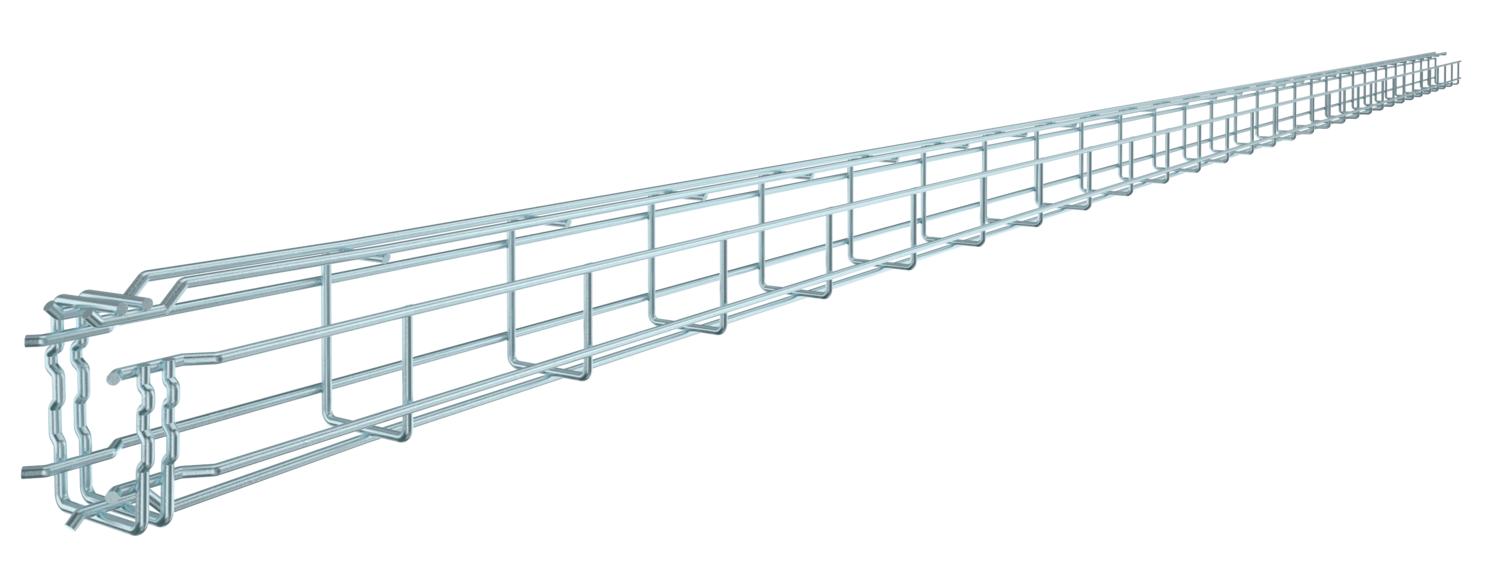

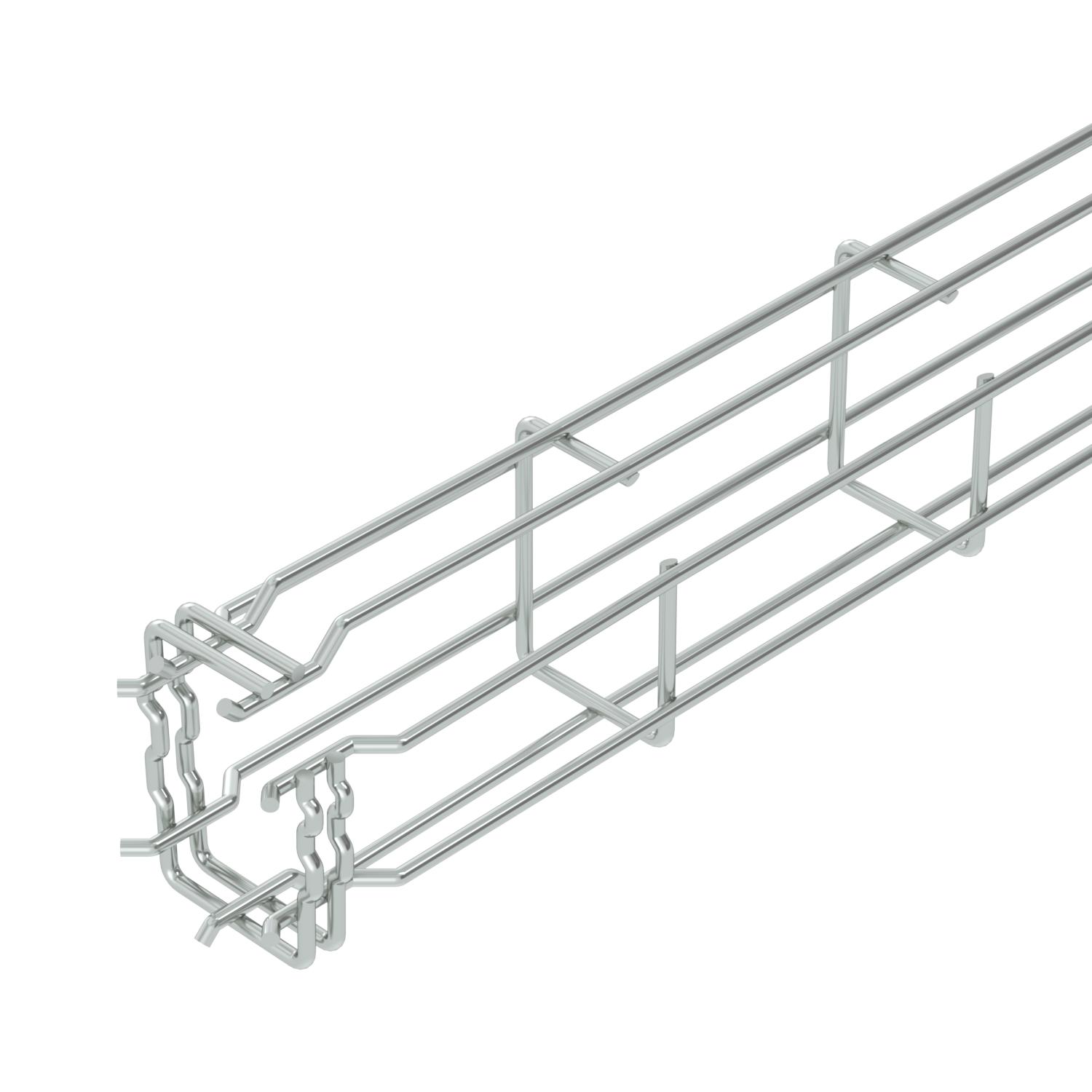

Korytko siatkowe w kształcie G ze spawanymi punktowo drutami stalowymi, o różnych wysokościach i szerokościach boków.
Możliwy bezpośredni montaż ścienny i sufitowy. Dane dot. obciążalności różnych rodzajów ułożenia dostępne są na zapytanie.
Tłumienie magnetyczne 15 dB.
-
- Dane techniczne
-
Dane techniczne
Forma profilu Kształt G Materiał Stal Podtrzymanie funkcji tak Powierzchnia cynkowane galwanicznie Przekrój poprzeczny 22 cm² Przekrój poprzeczny 2200 mm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Średnica drutu 3,9 mm Stal nierdzewna, wytrawiana brak Typ obciążenia wg IEC 61537 Typ II Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 75x50x3000 Zintegrowana przegroda bez Złącza bezśrubowe tak Wymiary

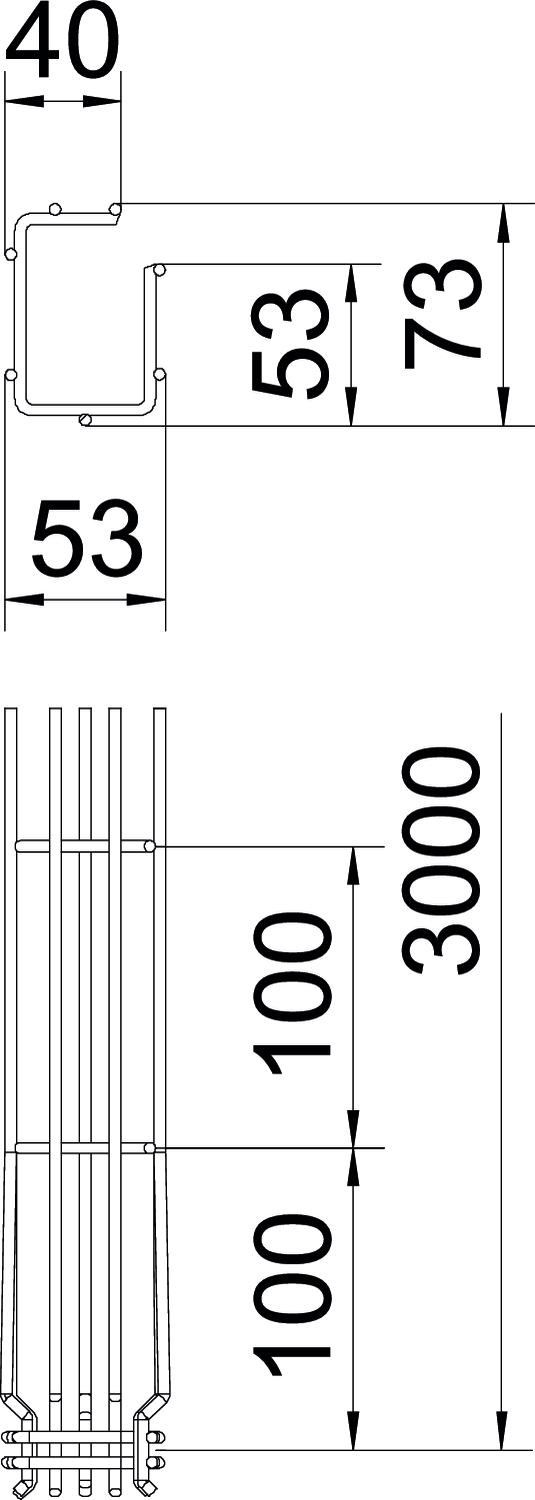

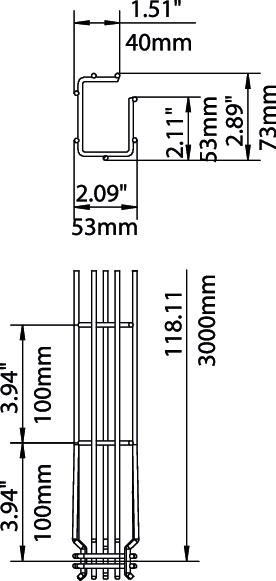

Długość 3000 mm Szerokość 50 mm Szerokość 1,97 in Wymiar A 53 mm Wymiar B 53 mm Wymiar C 38 mm Wymiar H 73 mm Wysokość 2,95 in Wysokość 75 mm - Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość
Łącznik stykowy FT
GSV 34 FT 6016634 20 Sztuka
Uchwyt ścienno-stropowy FT
WB GR FT 6017160 20 Sztuka - Do pobrania
-
Karta danych technicznych G-GRM 75 50 G / 6005538 , 0.23MB , pdfPrzewodnik KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfDeklaracja zgodności G-GRM 75 50 G / 6005538 , 0.16MB , pdfREACH Deklaracja zgodności G-GRM 75 50 G / 6005538 , 0.12MB , pdfRoHS Deklaracja zgodności G-GRM 75 50 G / 6005538 , 0.12MB , pdfRaport zrównoważonego rozwoju Raport zrównoważonego rozwoju dla kablowych systemów nośnych , 2.00MB , pdfPomoc przy doborze GR-Magic® , 2.00MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Instrukcja montażu systemów korytek siatkowych , 9.52MB , pdf
