Korytko siatkowe G Magic® 75 A2
Nr kat. 6005553 | EAN 4012195686484
- Opis produktu
-
Opis produktu

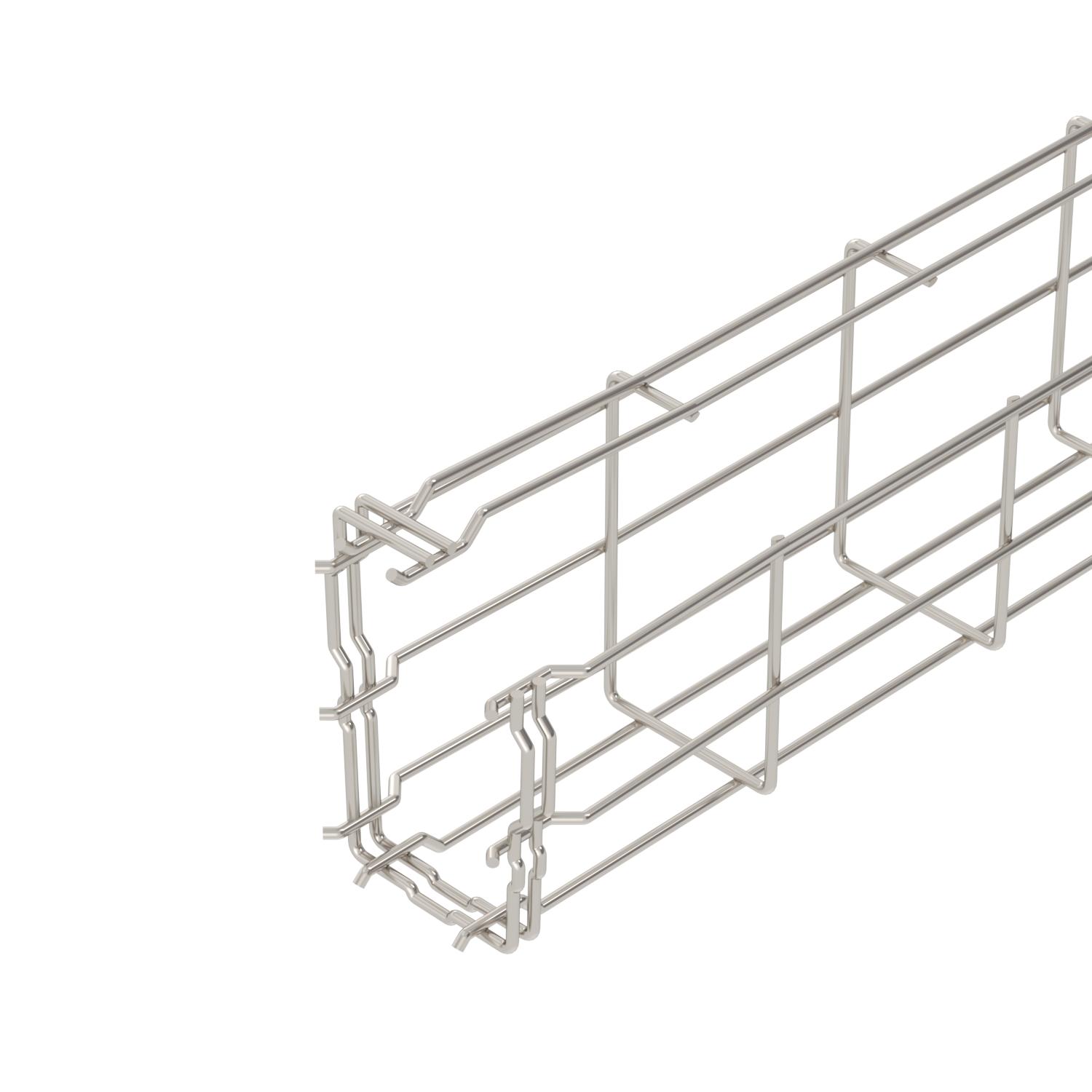

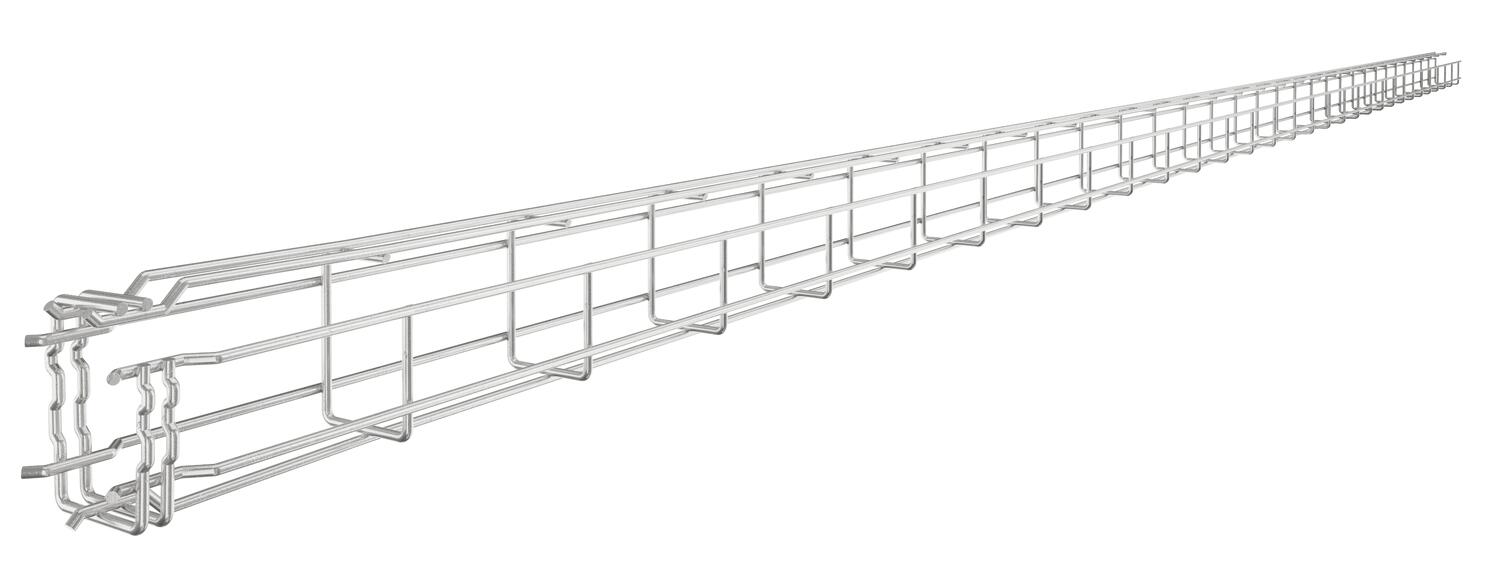

Korytko siatkowe w kształcie G ze spawanymi punktowo drutami stalowymi, o różnych wysokościach i szerokościach boków.
Możliwy bezpośredni montaż ścienny i sufitowy. Dane dot. obciążalności różnych rodzajów ułożenia dostępne są na zapytanie.
Tłumienie magnetyczne 15 dB.
-
- Dane techniczne
-
Dane techniczne
Forma profilu Kształt G Materiał stal nierdzewna 1.4301 Podtrzymanie funkcji brak Powierzchnia pusty, po obróbce Przekrój poprzeczny 2200 mm² Przekrój poprzeczny 22 cm² Rodzaj złącza kablowego systemu nośnego Zamocowanie zatrzaskowe Średnica drutu 3,9 mm Stal nierdzewna, wytrawiana tak Typ obciążenia wg IEC 61537 Typ II Wersja połączenia zintegrowany łącznik Wykonanie szerokorozpiętościowe brak Wymiar 75x50x3000 Zintegrowana przegroda bez Złącza bezśrubowe tak Wymiary

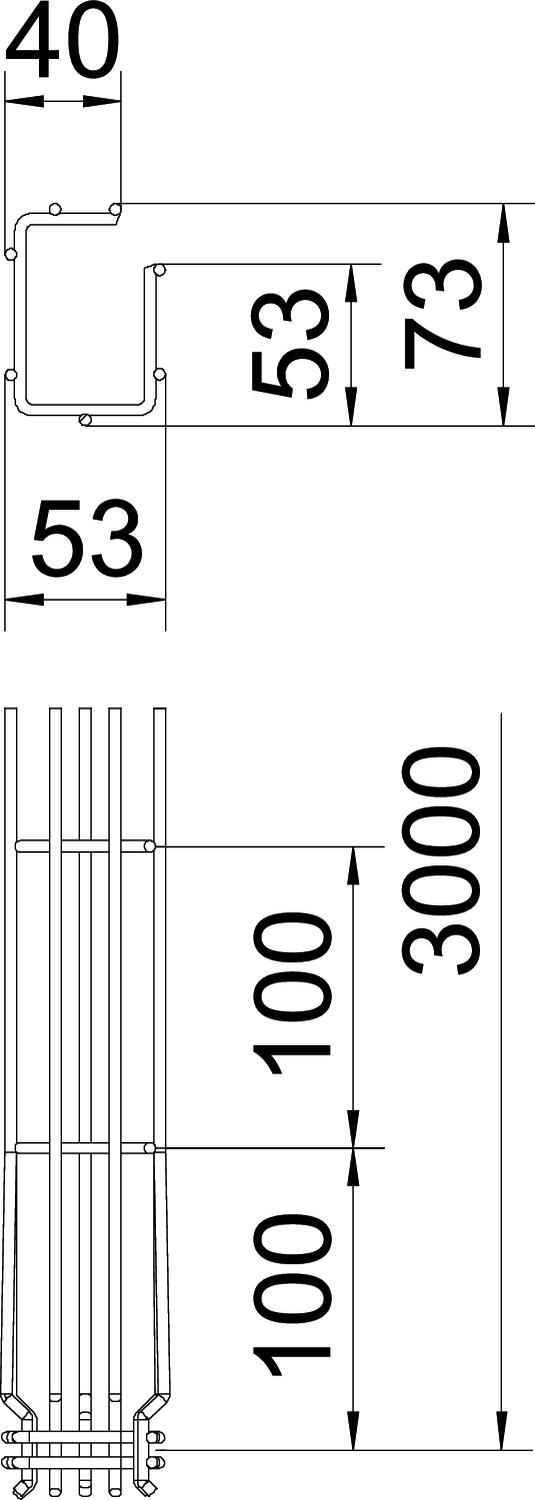

Długość 3000 mm Szerokość 1,97 in Szerokość 50 mm Wymiar A 53 mm Wymiar B 53 mm Wymiar C 38 mm Wymiar H 73 mm Wysokość 2,95 in Wysokość 75 mm - Wszystkie typy
-
Akcesoria montażowe
Produkty Typ Nr kat. Ilość Najmniejsza sprzedawana ilość

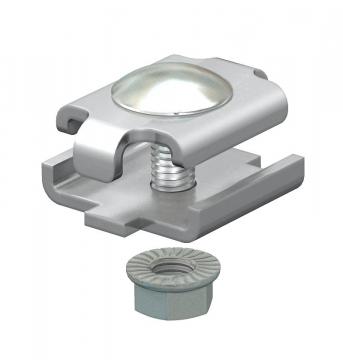

Zacisk połączeniowy A2
GSV 34 A2 6016642 20 Sztuka - Do pobrania
-
Karta danych technicznych G-GRM 75 50 A2 / 6005553 , 0.27MB , pdfPrzewodnik KTS Kabeltragsysteme , 1.61MB , pdfKatalog Kabeltragsysteme , 45.23MB , pdfDeklaracja zgodności G-GRM 75 50 A2 / 6005553 , 0.16MB , pdfREACH Deklaracja zgodności G-GRM 75 50 A2 / 6005553 , 0.12MB , pdfRoHS Deklaracja zgodności G-GRM 75 50 A2 / 6005553 , 0.12MB , pdfRaport zrównoważonego rozwoju Raport zrównoważonego rozwoju dla kablowych systemów nośnych , 2.00MB , pdfPomoc przy doborze GR-Magic® , 2.00MB , pdfInstrukcja montażu General information on the mounting , 2.63MB , pdfInstrukcja montażu Instrukcja montażu systemów korytek siatkowych , 9.52MB , pdf
